ABB 3HNA025019-001 | 机器人 IO 接口模块

描述

关键技术规格

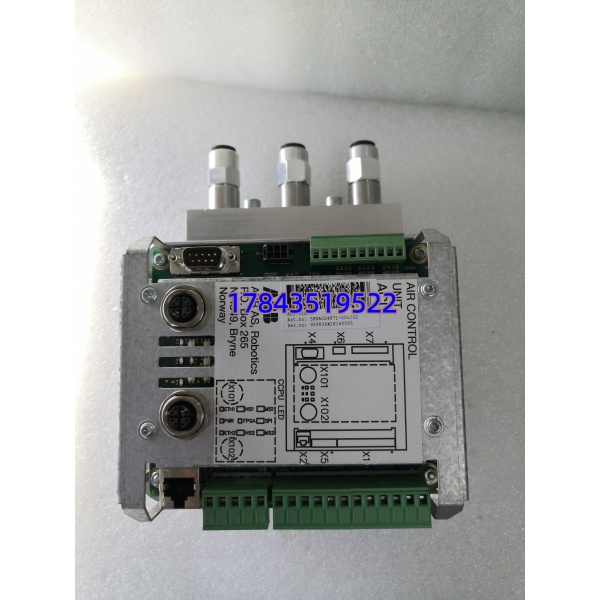

ABB 3HNA025019-001

产品深度介绍

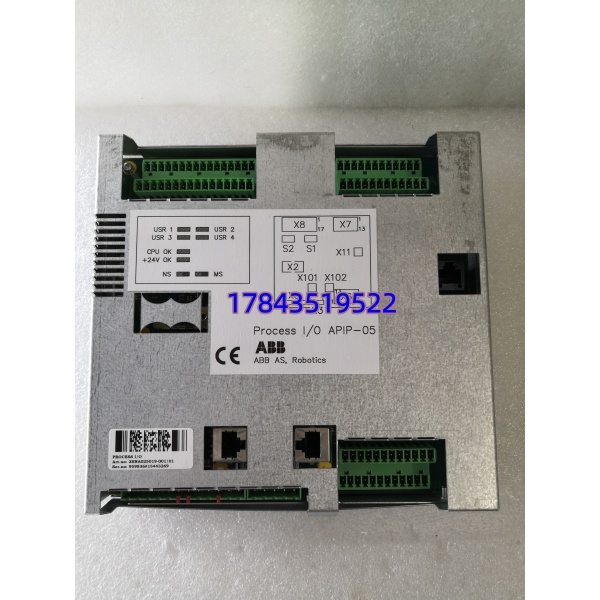

ABB 3HNA025019-001（APIP-05A）是 IRC5 机器人控制系统的标准 IO 扩展模块，专为工业机器人与外部设备（传感器、气缸、变频器、HMI）信号交互设计。

集成高密度数字量与模拟量通道，支持 Profinet/DeviceNet 双协议，可直接接入机器人控制柜或独立安装于现场端子箱。宽温设计与工业级抗干扰能力，适配焊接、搬运、喷涂等恶劣工况，提升机器人系统的灵活性与扩展性。

ABB 3HNA025019-001

应用场景与行业案例

工程痛点

工业机器人本体 IO 通道有限，复杂工位需连接大量传感器（接近开关、光电眼）与执行器（电磁阀、电机），原生接口不足导致无法实现全流程自动化。

典型应用场景

1. 汽车制造 – 焊接工位连接焊枪传感器、工装夹具电磁阀、安全门开关，实现焊接过程的信号互锁与安全联动。
2. 3C 电子 – 精密装配对接视觉相机、压力传感器、伺服压缸，完成高精度装配的力控与位置反馈。
3. 物流仓储 – 码垛搬运连接传送带编码器、限位开关、吸盘电磁阀，实现物料输送与抓取的同步控制。
4. 金属加工 – 机床上下料对接机床 CNC 系统、料仓传感器、液压夹具，完成机床自动化上下料的信号交互。

真实案例

去年 9 月，某汽车零部件厂的 ABB IRB 6700 焊接机器人因工位新增工装夹具，原生 IO 通道耗尽，无法接入新的安全传感器，生产线停滞。原厂订货需 4 周，每日产能损失约 30 万。我们提供现货 3HNA025019-001，24 小时内送达并指导配置，模块安装后 1 小时完成信号调试，生产线恢复运行，避免了百万级损失。

核心卖点与差异化

• 高密度 IO 集成：16DI/16DO+8AI/4AO，单模块覆盖数字与模拟信号，减少扩展成本。
• 双协议兼容：Profinet/DeviceNet 可切换，适配不同品牌 PLC，通用性强。
• 宽温稳定运行：-10°C~+60°C 工作范围，适配车间高温或低温环境。
• 即插即用：直接适配 IRC5 机器人系统，无需额外配置软件，快速上线。
• 全新原装质保：12 个月质保，入库全检 + 上机测试，确保与机器人系统兼容。

ABB 3HNA025019-001

质量控制流程

1. 入库验收检测核验原厂标签、序列号及型号丝印；检查外观无变形、划痕、烧蚀痕迹；核对出厂合格证与配件清单。
2. 上机功能测试测试环境：ABB IRC5 机器人测试机架；测试内容：通电自检、所有 DI/DO 通道通断测试、AI/AO 精度校准、Profinet/DeviceNet 通信测试、24 小时老化测试；生成测试报告。
3. 电气参数测试用 Fluke 115 万用表测试供电电压与电流；500V 摇表测绝缘电阻＞10MΩ；测试通道耐压与接地连续性。
4. 固件验证读取固件版本（如 V5.16）并记录；备份模块配置文件，便于现场快速恢复。
5. 最终质检与包装质检员签字确认；防静电袋密封，气泡膜 + 硬纸箱包装；贴附 QC 合格标签与出库日期，附测试报告复印件。

技术避坑指南

1. 固件版本不匹配问题：新模块固件太新，与旧版 IRC5 系统通信握手失败，IO 通道无响应。避坑：替换前在机器人示教器中查看系统固件版本；采购时明确要求模块固件≤V5.15；必要时联系供应商降级固件。案例：某工程师换了新模块，固件 V5.16，机器人系统 V5.13，导致通信失败，折腾半天降级固件解决。
2. 通道接线错误问题：数字量 / 模拟量通道正负极接反，导致传感器无信号或模块烧毁。避坑：拆机前拍照记录原有接线；新模块按照片复原；核对手册通道定义，数字量 NPN/PNP 不可混接，模拟量正负极需严格对应。
3. 通信协议选错问题：模块拨码开关设置为 DeviceNet，但机器人系统配置为 Profinet，导致无法通信。避坑：安装前确认机器人系统使用的通信协议；对应设置模块拨码开关；配置完成后重启机器人控制器生效。
4. 电源负载不足问题：模块与其他 IO 设备共用电源，总电流超过电源容量，导致模块频繁重启或信号不稳定。避坑：计算总功耗，3HNA025019-001 最大 2.5A，预留 20% 余量；建议配置独立 24VDC/5A 电源；远离变频器、电机等强干扰设备。
5. 静电防护不当问题：秋冬干燥季节，未戴防静电手环操作，静电击穿模块内部电路，通电后无反应。避坑：拆装时必须佩戴防静电手环；在防静电垫上操作；触摸模块前先接触机器人控制柜接地金属释放静电。
