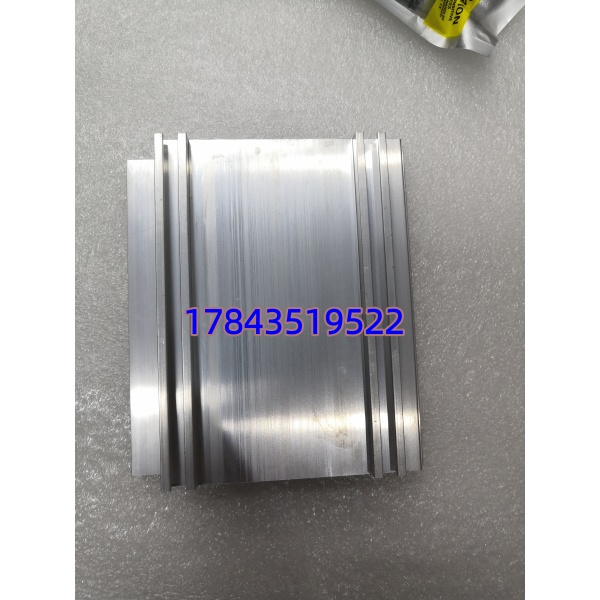

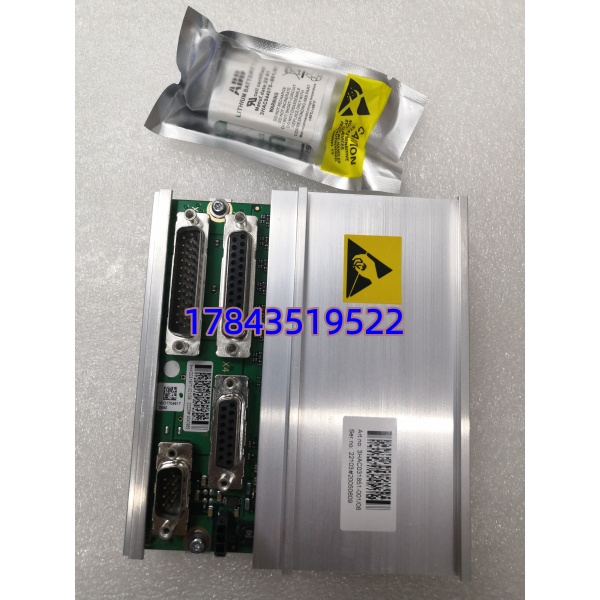

ABB 3HAC031851-001 | 机器人轴计算机板 IRC5 控制柜板卡

描述

产品深度介绍

ABB 3HAC031851-001 是 IRC5 控制柜配套专用轴计算机板，为机器人多轴联动提供核心运算支撑。板卡负责接收上位控制指令，完成运动插补、轨迹规划、伺服闭环信号换算，同时与驱动单元、示教器、安全回路实时通讯。

采用工控强化板材与防潮防尘元器件，适配车间长期连续运行工况。电路布局优化电磁屏蔽结构，可抵御变频干扰、电网波动等现场复杂环境。板卡接口定义标准，拆装替换便捷，出现硬件故障时，可快速更换恢复产线运转，削减停机造成的产能损耗。

关键技术规格

安装与接线指南

阶段一：准备工作（约 10 分钟）

⚠️ 安全注意

1. 机器人停机静置，切断控制柜总电源，断开 UPS 后备供电。
2. 静置 5 分钟，释放柜内电容残留电压，避免电击与板卡击穿。
3. 全程佩戴防静电手环，在防静电台面操作，杜绝静电损伤芯片。

工具准备：防静电手环、十字螺丝刀、万用表、手机、标签贴纸备份操作：拍照记录板卡排线、插线卡扣、插槽位置，留存原有硬件配置状态。

阶段二：拆卸旧板卡（约 15 分钟）

1. 依次拔下板卡上的排线、信号插头，按编号做好标记，防止错接。
2. 拧下板卡四角固定螺丝，轻拉板卡脱离背板插槽。
3. 平稳抽出旧板卡，不要硬掰线路与接插件。
4. 清理插槽灰尘，检查背板针脚无弯曲、烧蚀、氧化发黑问题。

阶段三：安装新板卡（约 20 分钟）

1. 拆除新品防静电包装，禁止直接触碰板卡焊点与核心芯片区域。
2. 对准背板插槽垂直插入，完全贴合后锁紧固定螺丝。
3. 对照留存照片，逐一复原所有排线、信号接头，确认卡扣完全锁死。
4. 目视检查线路无挤压、无错插、无虚接，周边元件无干涉。

阶段四：上电测试（约 15 分钟）

1. 上电前全面复查接线与安装状态，确认无短路、无漏接。
2. 接通控制柜电源，观察板卡电源指示灯状态，无异常红灯告警。
3. 开启机器人系统，查看示教器硬件诊断界面，无轴控板卡故障代码。
4. 低速点动各机械轴，运动平顺无卡顿、无抖动、无报错。
5. 空载连续运行 30 分钟，板卡无异常发热，系统通讯稳定无掉线。

常见问题解答（FAQ）

Q1：3HAC031851-001 是否可以直接原位替换同型号旧板卡？A：同型号硬件结构、插槽接口、通讯协议完全一致，可直接对位安装替换。常规更换无需改写程序与参数，清除历史故障记录后即可正常使用。

Q2：轴计算机板常见损坏诱因有哪些？A：现场高发问题集中在柜体粉尘堆积、柜内温湿度超标、静电未做防护、电源电压波动冲击、内部排线长期震动松动。定期除尘、稳定供电、规范检修操作，可有效延长板卡使用周期。

Q3：这款板卡质保时长与售后规则？A：默认提供 12 个月质保，涵盖出厂硬件缺陷与非人为自然故障。人为接线错误、私自拆解、进水受潮、强过载击穿不在质保范围，出现问题可提供远程技术协助。

Q4：如何区分全新原装与拆机翻新板卡？A：全新原装板卡标签完整、序列号可查，板身无焊补、无划痕氧化、无拆装痕迹，原厂防静电包装完好。我们可提供实物实拍、序列号核验，规避翻新维修配件。

Q5：更换板卡后需要重新做系统配置吗？A：单纯硬件更换无需重新配置系统与运动参数，系统会自动识别硬件。若出现偶发通讯异常，只需重启控制柜或刷新硬件识别即可。
