描述
产品详情
・型号：PP881・品牌：ABB・系列：Panel 800 System800xA 配套操作员面板
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 显示规格 | 10.1 英寸 TFT‑LED，分辨率 1024×600，16:9 宽屏，电阻式触摸屏eero |
| 处理器 | ARM Cortex‑A8 处理器，512MB 内存，256MB 板载存储，支持 USB 存储扩展 |
| 硬件接口 | 两路 10/100M 以太网 RJ45；2 路 USB2.0；RS232/485 串行接口 |
| 供电 | DC24V（±20%），最大功耗 21.6WABB Abilit… |
| 防护等级 | 前面板 IP65；设备后部 IP20，适合控制柜柜门开孔安装ABB Abilit… |
| 工作温度 | ‑10℃～+60℃，相对湿度 5%‑85%，禁止结露ABB |
| 存储温度 | ‑20℃～+70℃ABB Abilit… |
| 组态软件 | Panel Builder 800 V6.2 及以上版本，工程向下兼容性以原厂手册为准WiAutomati… |
| 兼容系统 | System800xA AC800M；也支持第三方 PLC 通讯，以驱动列表为准ABB |
| 安装方式 | 柜门嵌入式开孔安装，压铸铝合金外壳 |
| 重量 | 约 1.4kg |
| 生命周期 | 仍可原厂订货，交期拉长；拆机备件流通量大；固件运行版本必须匹配 Panel Builder 工程版本 |
| 兼容边界 | 同系列 PP875/PP881/PP883 尺寸分辨率不一样，画面工程不能直接复用；固件版本和工程版本强绑定，不可直接混用不同版本固件。 |
产品介绍

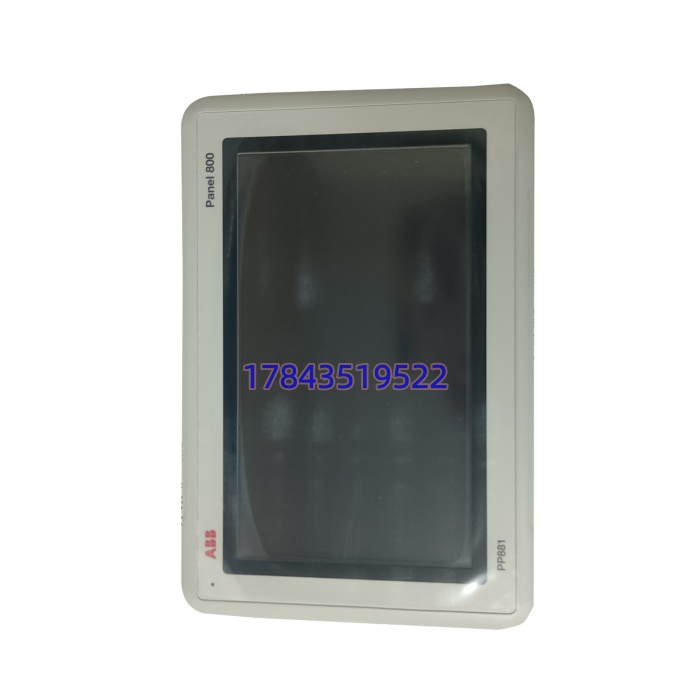

PP881（3BSE092978R1）是 Panel800 系列 10.1 英寸就地操作员面板，大量用于化工、电厂、水处理现场柜门安装，用来实现工艺画面显示、回路参数整定、报警确认、就地操作。既可以对接 ABB AC800M DCS，也可以对接第三方 PLC。
坦白讲很多采购直接拿同系列其他型号面板直接上机，硬件接口类似，但是画面分辨率不同，原有工程画面会错位、显示不全。另外固件版本和 Panel Builder 工程版本必须匹配，固件版本过低，下载工程时报错，触摸屏无法正常运行。备件到货不能直接上电投用，优先核对固件版本。触摸屏背光老化、触摸层损坏、网口浪涌损坏是现场高频故障点。
应用场景与行业案例
面板故障不会直接造成控制器停机，但是现场操作员失去就地操作手段，全部操作只能依靠中控室操作站；一旦中控网络中断，现场完全失去操作窗口。电网浪涌、柜门冷凝水汽、长期背光老化是该面板常见故障诱因。
- 化工装置就地操作站：装置各工段柜门安装 PP881，就地查看工艺、修改回路参数，不允许面板黑屏失灵。
- 电厂化水、输煤系统：800xA 系统配套就地 HMI，硬件架构固定，更换备件必须核对固件与工程版本。
- 大修备件项目：备件到货优先离线下载原有 HMI 工程，验证画面显示、触摸、通讯功能，不要等到停机窗口才暴露隐性故障。
我在现场遇到过一个案例。某化工厂就地 PP881 触摸屏背光损坏，采购回一块全新同型号 PP881。上电硬件正常启动，但是下载原有 HMI 工程失败，报版本不兼容。核对固件版本，备件出厂固件版本低于工程编译使用的 Panel Builder 版本。升级面板固件之后，工程下载成功，画面、触摸、控制器通讯全部恢复正常。事后台账备注：采购 备件，除物料号之外，务必确认固件运行版本。
