描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | PM866-2（3BSE050201R1） |
| 处理器 | 32 位 RISC 架构（MPC866），主频 133MHz |
| 内存 | 64MB RAM，4MB Flash |
| 冗余功能 | 支持 CPU、通讯、I/O 全冗余，热备切换 |
| 通讯接口 | 2×10/100Mbps 以太网，1×RS-232/485 串口 |
| I/O 容量 | 最大支持 10000 个 I/O 点 |
| 扫描周期 | ≤10ms（1K 逻辑指令） |
| 电源 | 24VDC（19.2-30V），功耗≤15W |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20 |
| 认证 | CE、UL、RoHS、SIL2 |
产品深度介绍

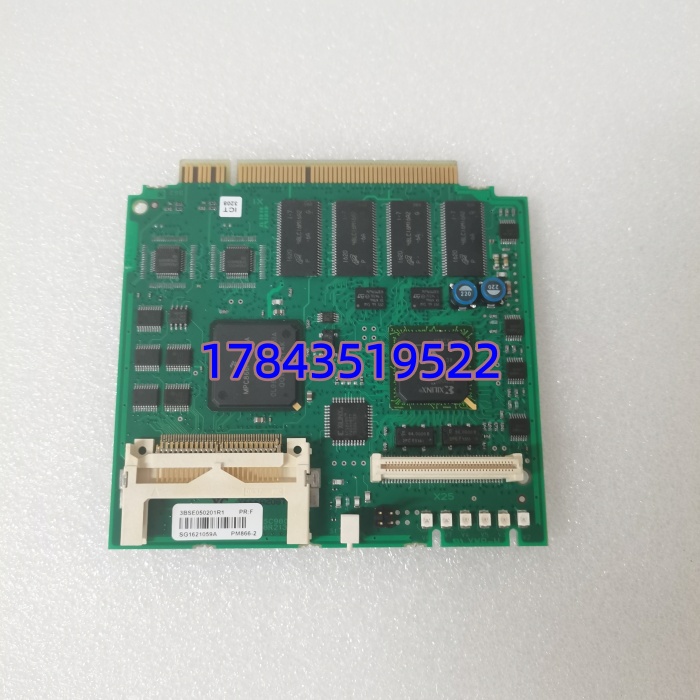

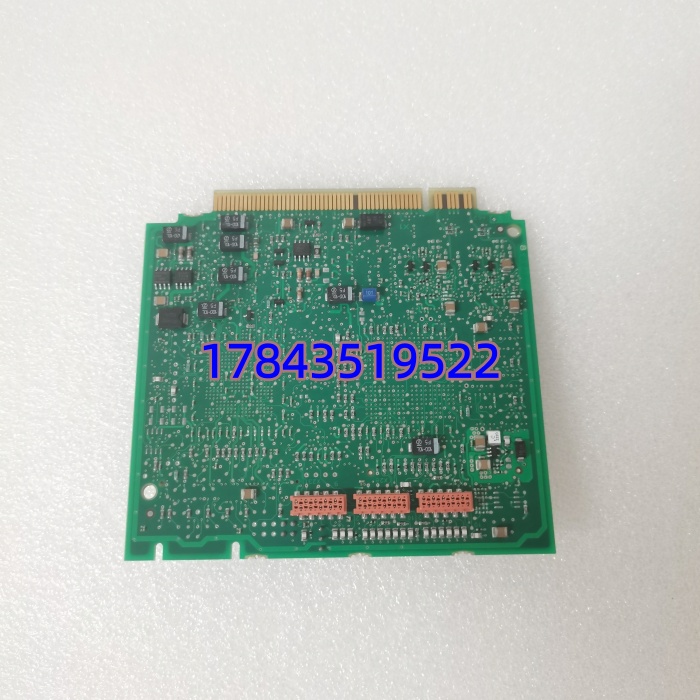

ABB PM866-2（3BSE050201R1）是 AC800M DCS 系统的旗舰级冗余控制器，专为高可用性工业场景设计。模块集成双核处理器、冗余控制电路及丰富通讯接口，可构建热备冗余系统，主控制器故障时无缝切换至备用，切换时间＜100ms，避免生产中断。
作为 System 800xA 平台核心，PM866-2 适配 S800 I/O 系统，支持 Modbus TCP、PROFINET、OPC UA 等主流协议，满足复杂工业网络通讯需求。模块支持热插拔，在线维护不影响系统运行，适配发电、石化、冶金等连续生产行业。
质量检测流程
- 入库验收检测核对原厂型号、序列号及装箱单，完成来源追溯。查验防伪标签并官网查询序列号，确认正品。检查电路板无腐蚀、划痕、维修痕迹，金手指完好。清点合格证、说明书、质保卡，确保附件齐全。
- 上机功能测试采用 ABB AC800M 原厂测试机架，搭配 S800 I/O 模块搭建仿真环境。通电后检查 LED 指示灯状态，自检无故障报警。测试双以太网口通讯，验证 Modbus TCP/OPC UA 协议连通性。逐点模拟 I/O 信号，测试逻辑运算准确性。连续 24 小时带载运行，监测模块温升≤40℃，记录测试数据并生成报告，可提供测试视频 / 照片。
- 电气参数测试用 500V 摇表测试绝缘电阻，通道对地、通道间绝缘电阻＞10MΩ。开展耐压测试（500V AC/1 分钟），无击穿、闪络现象。检测接地连续性，电阻＜0.1Ω，符合工业标准。
- 固件 / 配置验证读取固件版本（常见 V5.1 及以上）并记录，确认与 AC800M 控制器兼容。备份模块默认配置，拍摄拨码开关 / 跳线位置，方便现场快速复刻。
- 最终质检与包装质检员签字确认所有测试项合格，粘贴 QC 合格标签。模块装入防静电袋密封，外层包裹气泡膜，放入硬纸箱，填充防潮剂，做好防震、防潮防护。
技术避坑指南
- 固件版本不匹配问题：新模块固件与现场 AC800M 系统版本不一致，导致通讯中断、模块无法识别。避坑：替换前通过 Control Builder 读取原模块固件版本，采购时明确版本范围；版本差异时，提前刷新或降级固件。真实案例：某电厂更换 PM866-2 后，PLC 持续报通讯超时，排查 2 天发现固件从 V5.2 升至 V5.3，协议不兼容，降级后恢复正常。
- 冗余配置错误问题：热备冗余设置不当（如地址冲突、光纤连接错误），导致切换失败或数据丢失。避坑：更换前拍照记录旧模块冗余拨码与光纤接线；新模块严格按原厂手册设置冗余地址，光纤接口清洁无灰尘，确保主备模块固件版本一致。提醒：冗余光纤建议用原厂配件，长度≤5 米，避免信号衰减。
- 通讯接口冲突问题：双以太网口 IP 地址设置错误或与现场设备冲突，导致网络瘫痪。避坑：规划 IP 地址段，主备模块网口 IP 分属不同网段；上机前用电脑单独测试网口连通性，避免直接接入生产网络。
- 电源容量不足问题：新模块功耗较高，现有电源负载超标，导致模块频繁重启或烧毁。避坑：计算机架总功耗，PM866-2 功耗约 15W，预留 20% 余量；电源接近上限时，增配冗余电源模块。数据：单机架挂载 4 块 PM866-2+10 块 I/O 模块，总功耗约 80W，需 24V/5A 电源。
- 静电防护不到位问题：干燥季节操作未做防静电措施，静电击穿模块芯片。避坑：拆装时佩戴防静电手环，在防静电垫上操作；模块存放于防静电袋，避免直接接触电路板元件。警示：见过工程师未戴手环插拔模块，通电后芯片冒烟，损失超万元。
