描述
产品详情
・型号：TP867（物料号 3BSE043664R1）・品牌：ABB・系列：AC 800M DCS 控制系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料编号 | 3BSE043664R1 |
| 适配控制器 | 仅适配 PM867 CPU 模块，不能兼容其他 PM86 系列 CPU |
| 硬件形态 | 机架安装底座，CPU 模块从上插入底座 |
| 供电输入 | DC24V，取自控制系统电源单元 |
| 总线接口 | 连接控制器、系统背板、通讯链路 |
| 防护等级 | IP20，机柜内安装使用 |
| 工作环境温度 | 0℃～+55℃，非冷凝环境 |
| 存储温度 | -40℃～+70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 静电要求 | 拆装必须佩戴防静电手环，板卡对静电敏感 |
| 生命周期 | 原厂停产，Last‑time‑buy 已关闭，无全新原厂期货 |
| 故障高发点 | 背板接插件氧化、内部 PCB 走线损伤、供电端子老化 |
产品介绍

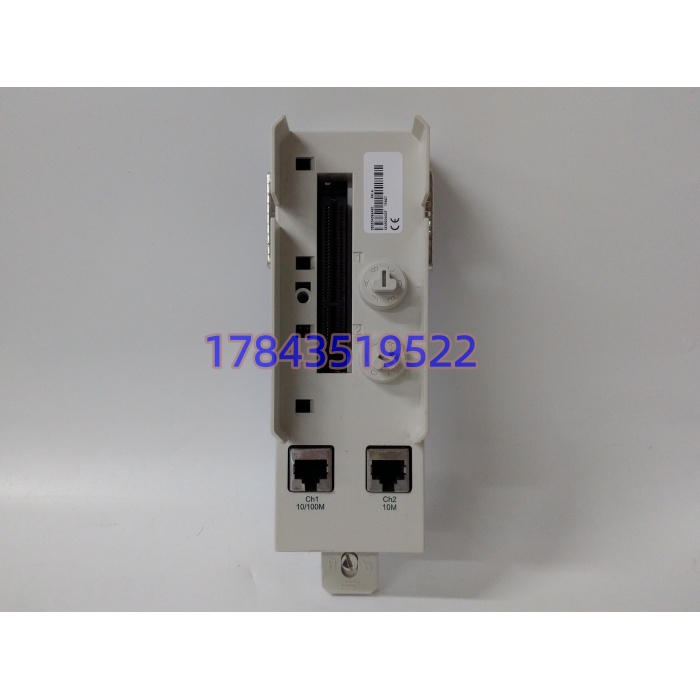

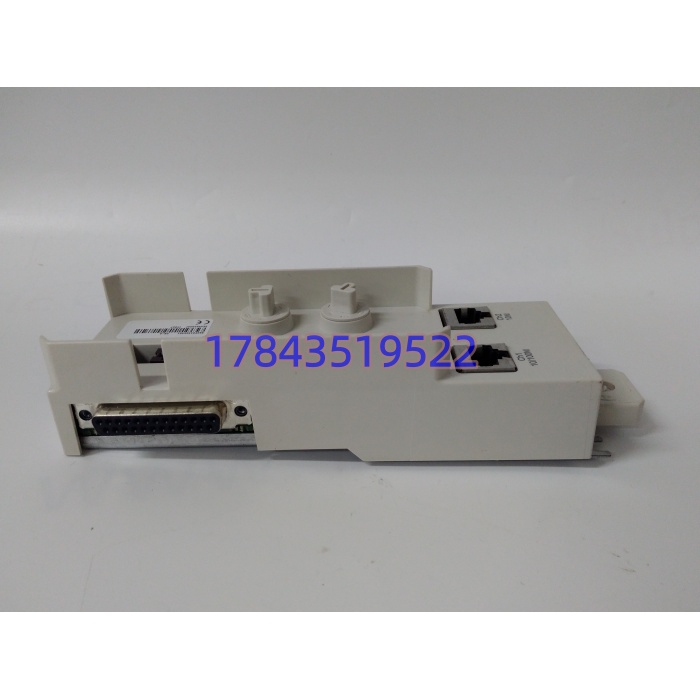

TP867 是 PM867 控制器的专属底座，控制器本体直接插接在 TP867 上，实现供电、系统总线、通讯信号的连通，支持单机或者冗余控制器配置，广泛用于 ABB 800M DCS 机柜。底座内部含有信号 PCB，不具备运算能力，全部控制逻辑存放于 PM867 控制器。
坦白讲，不能混用其他 TP86x 底座，物理外形接近，但总线引脚定义不同。现场很多故障容易归罪于 CPU 本体，实际是底座接插件氧化、端子虚接，造成控制器随机报通讯故障。设备普遍投运超过 10 年，接插件长期受机柜粉尘、温变影响，接触失效属于常见问题。
应用场景与行业案例
痛点切入：我在现场遇到过，底座接插件氧化，CPU 不定时报总线故障，控制器闪红灯，工艺面临跳车风险。故障属于偶发，晃动模块之后临时恢复，很难定位到底座本身。整套系统没有改造计划，只能选用同型号备件。
典型场景：
- 化工装置 DCS 控制系统：AC800M 冗余控制器站，底座故障直接影响整套装置控制。
- 火力发电厂辅控系统：化水、输煤 800M 控制站，检修窗口时间紧张。
- 水泥生产线 DCS 系统：存量 800M 系统，尽量避免改动整套硬件架构。
- 制药工厂过程控制系统：工艺连续运行，不允许长时间停机改造。
真实案例：某化肥厂 AC800M 系统，PM867 控制器不定时报总线链路故障，重新拔插 CPU 之后故障临时消失。多次排查后确认 TP867 底座内部接插件氧化。采购拆机经过联机测试的 TP867 备件，断电做好静电防护完成底座更换，重新装配 PM867，下载系统配置，控制器运行稳定。事后将 TP867 纳入关键备件清单，大修期间检查底座端子状态。
