ABB 3BSE043660R1 CI867K01 | Profinet IO-控制器

描述

关键技术规格

产品深度介绍

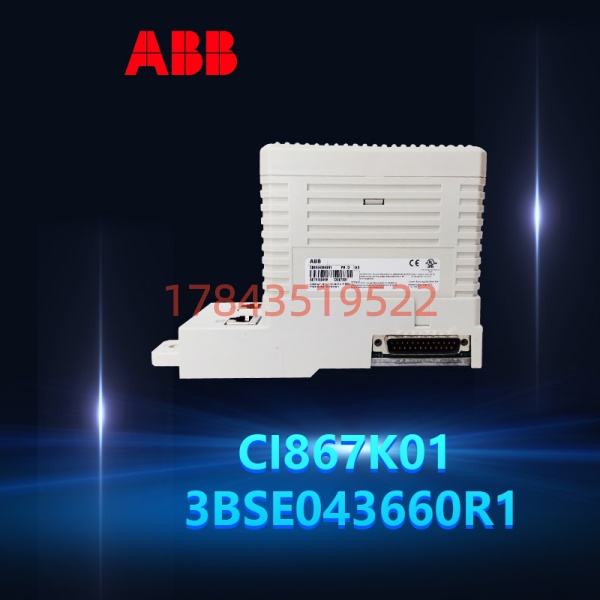

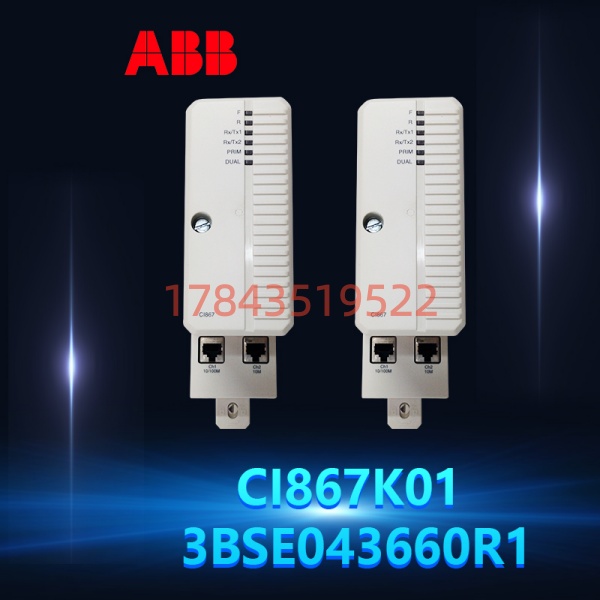

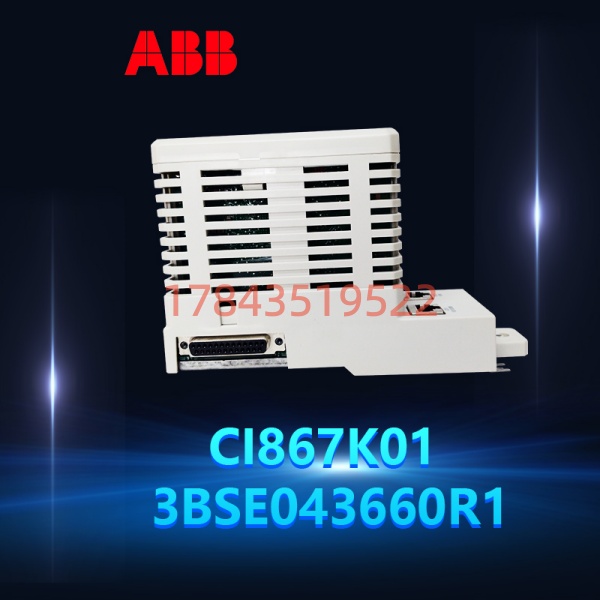

ABB CI867K01 (3BSE043660R1) 是一款用于 AC800M 控制器的 Profinet IO 通信模块。它使 ABB 的 DCS 系统能够作为控制器 (IO-Controller)， 直接连接和管理西门子、菲尼克斯等众多厂商标准的 Profinet IO 设备， 打通了不同品牌设备间的数据壁垒。

它的核心价值在于“开放集成”。在工业 4.0 和智能工厂的背景下， 产线往往由多品牌设备混搭而成。CI867K01 模块为 AC800M 系统打开了通往广阔 Profinet 生态的大门， 用户无需为连接一台西门子变频器或机器人而额外购买网关， 降低了系统复杂性和成本， 实现了真正意义上的“选用最佳”的混合控制系统架构。

应用场景与工程痛点

现场总线的江湖， 过去是 Profibus 和 Modbus 的天下， 现在 Profinet IO 后来居上， 势头很猛。但很多用 ABB DCS 的老厂遇到了新问题：新采购的设备， 比如机器人、视觉系统、高端伺服， 很多只提供 Profinet IO 接口， 原来的 Profibus 或 Modbus 模块接不进去。CI867K01 就是解决这个“协议代沟”的桥梁。我见过一个汽车焊装车间， 机器人是库卡的， 拧紧枪是阿特拉斯， 视觉是基恩士， 清一色 Profinet IO。主控要是接不进去， 整个生产线就成了信息孤岛。

典型应用场景：

1. 连接第三方 Profinet IO 设备

   这是最主要用途。将西门子的 ET200SP 远程 IO 站、西门子/ABB 的变频器、邦纳的传感器、巴鲁夫的 RFID 读写器等， 直接作为 IO 设备挂到 AC800M 控制器下。在 Control Builder 里组态， 就像用自家的 S800 I/O 一样方便。

2. 构建混合控制网络

   在既有 ABB 设备， 又有大量第三方 Profinet 设备的产线上， 用 CI867K01 构建混合网络。关键控制用 ABB 原生 I/O 保证可靠性， 辅助或标准设备用 Profinet 连接以降低成本和提高灵活性。

3. 机器人与主控系统集成

   现代工业机器人（如 KUKA, ABB, FANUC）普遍支持 Profinet IO 作为上级通讯接口。通过 CI867K01， AC800M 可以直接向机器人发送启动、停止、程序号选择等命令， 并读取机器人的状态、位置、报警信息， 实现深度的协同控制。

4. 产线智能化改造

   在老产线加装智能传感器（视觉检测、振动监测）、AGV 小车或 RFID 追溯系统时， 这些新设备往往标配 Profinet。用 可以无缝接入， 避免为每个新设备单独配置网关， 简化了架构。

5. 替代旧有网关

   以前连接 Profinet 设备， 可能需要用 Profinet 转 Profibus 或 Modbus TCP 的网关。网关本身是故障点， 还增加编程和数据映射的复杂度。 提供了原生支持， 延迟更低， 诊断更直观， 可靠性更高。

技术避坑指南

Profinet 调试的坑， 比 Profibus 只多不少。 是块好模块， 但用不好， 它能让你在设备前面蹲一整天也连不上。下面这些经验， 是蹲出来的。

1. GSDML 文件版本地狱

• 坑在哪：你导入了设备供应商给的 GSDML 文件， 硬件组态里也能看到设备， 但就是“Device inaccessible”（设备不可访问）。八成是 GSDML 文件版本和 IO 设备实际的固件版本对不上。Profinet 对此非常严格。
• 怎么避：
  1. 问第三方设备供应商要 GSDML 文件时， 必须同时问清楚这个文件对应他们设备哪个具体的固件版本。并索要该固件版本的升级文件备用。
  2. 在 Control Builder 中组态时， 设备型号、订单号必须和 GSDML 文件描述完全一致。
  3. 最稳的做法：在测试阶段， 就用最终要上线的设备型号和固件版本进行联调。
• 案例：接一台某品牌的伺服驱动器， GSDML 是 V2.1 的， 但设备出厂固件是 V2.2。就是连不上。后来从官网下载了 V2.2 的 GSDML， 问题解决。GSDML 是设备的“身份证”， 版本错了， 系统就不认。

2. 设备名称与 IP 地址的“名实之争”

• 坑在哪：Profinet IO 设备有两个标识：设备名称（Device Name）和 IP 地址。控制器（）是先通过设备名称找到设备， 然后再给它分配组态里设定的 IP 地址。很多人只设了 IP， 没设设备名， 或者设错了， 导致“找不到节点”。
• 怎么避：
  1. 先命名， 后给IP。使用西门子“PRONETA”或 ABB 的“Profinet Commissioning Tool”等工具， 在物理连接设备后， 先给设备分配一个唯一的设备名称（通常与组态时设置的名称一致）。
  2. 确保设备名称与 Control Builder 硬件组态中完全一致， 包括大小写（通常是全大写）。
  3. IP 地址的分配可以设为自动（由控制器通过 DCP 协议分配）， 也可以手动设置， 但必须和组态在同一个网段。

3. 网络拓扑与交换机配置

• 坑在哪： 虽然自带两口交换机， 但大型网络必须用外置工业交换机。如果交换机没开启 Profinet 协议所需的多播管理和端口转发功能（如 IGMP Snooping）， 会导致网络风暴或通讯延迟巨大。
• 怎么避：
  1. 务必使用支持 Profinet 并正确配置过的工业交换机。很多普通商用交换机会丢 Profinet 的实时帧。
  2. 在交换机上启用针对 Profinet 的优化设置（如优先级、VLAN 等）。
  3. 网络拓扑尽量简单， 避免过深的层级。星型或环型（配合 MRP）是推荐结构。

4. 实时（RT）与等时实时（IRT）的误用

• 坑在哪： 支持 IRT， 但 IRT 需要网络中的所有交换机都支持 IRT 并进行精确时钟同步。如果网络里有不支持 IRT 的交换机或设备， 却强行启用 IRT 功能， 通讯会直接中断。
• 怎么避：
  1. 99% 的应用， RT 就足够了。IRT 是为运动控制等要求微秒级同步的应用准备的。不要为了“高级”而启用 IRT。
  2. 如果确实需要 IRT， 必须确保整个通讯路径上所有交换机都是支持 IRT 的型号， 并按照 IRT 的组网规则（通常是线性或环型）进行布线。

5. 接地与等电位

• 坑在哪：Profinet 使用 RJ45 接口和双绞线， 如果不同设备间的地电位差过大（常见于远距离或不同供电系统的设备间）， 会在网线上形成“地环流”， 导致端口芯片被烧毁， 或者通讯时断时续。
• 怎么避：
  1. 确保网络中的所有设备（控制器、交换机、IO设备）都有良好的、单点接地的等电位连接。使用足够粗的铜排或电缆连接各设备柜的接地排。
  2. 对于长距离（超过 50 米）或可能产生较大电位差的连接， 强烈建议使用光纤（通过媒体转换器）代替铜缆， 从根本上隔离地电位。
  3. 严禁将网线的屏蔽层在设备两端都接地！​ 这会造成地环路。标准做法是在交换机或控制器端接地， 在远程设备端悬空（通过带屏蔽连接器的绝缘外壳实现）。
