产品深度介绍
ABB 3BSE022366R1 是 CI801 系列 PROFIBUS-DP 通信接口模块，专用于将 S800 I/O 系统接入 PROFIBUS DP-V1 总线网络，作为现场设备与上位控制系统的桥梁，负责数据采集、指令下发与状态监控。
模块支持 9.6 kbps 至 12 Mbps 宽速率通信，单段总线最远可达 1200 米，适配化工、电力、水处理等流程工业的分布式控制场景。集成信号隔离与电磁抗干扰设计，可在粉尘、宽温（-40℃~+70℃）工况下稳定运行，减少通信丢包与误报风险。
作为 800xA 系统的标准通信单元，它可直接替换同型号故障件，搭配 TB807 终端器使用，降低系统改造与扩容成本。

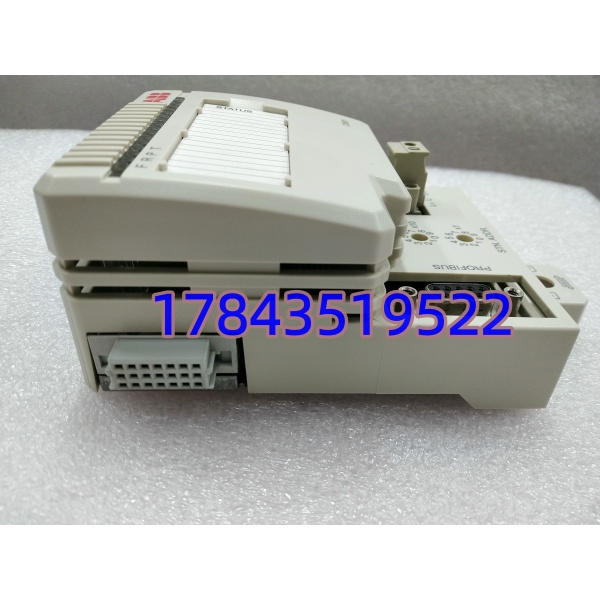

ABB 3BSE022366R1
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3BSE022366R1 |
| 产品名称 | CI801 PROFIBUS-DP 接口模块 |
| 通信协议 | PROFIBUS DP-V1 |
| 通信速率 | 9.6 kbps – 12,000 kbps |
| 总线距离 | 最大 1200 m |
| 供电电压 | 24 V DC ±20% |
| 最大功耗 | 1.8 W |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 防护等级 | IP20 |
| 尺寸 | 58.5 mm × 136 mm × 85.6 mm |
| 重量 | 0.34 kg |
| 产地 | 爱沙尼亚 / 印度 |
| 兼容系统 | 800xA、S800 I/O |
| 认证 | CE、UL、RoHS |

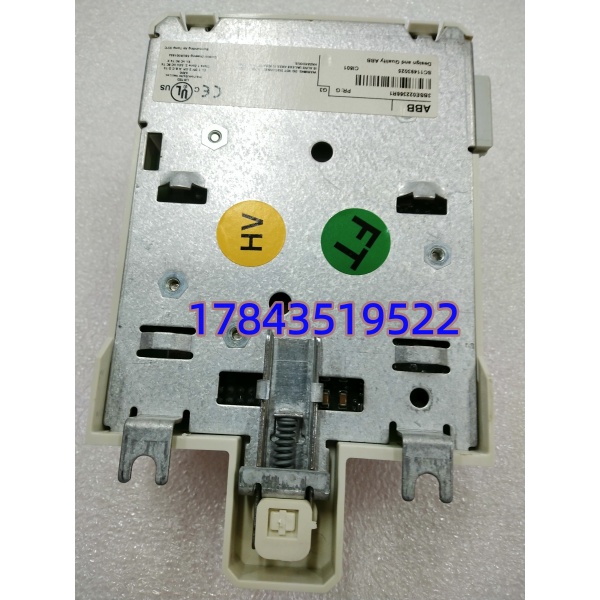

ABB 3BSE022366R1
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全优先
- 报备停机计划，办理作业许可，悬挂 “禁止合闸” 标识
- 断电控制系统与 I/O 机架，等待 5 分钟释放电容电量
- 佩戴防静电手环，在防静电垫上操作
工具与资料
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照留存）
- 800xA 工程软件与模块组态文件
备份与核对
- 导出当前 I/O 组态与程序，备份至 U 盘 + 云端
- 拍照记录旧模块接线端子、总线终端电阻位置、DIP / 拨码设置
阶段二：拆卸旧模块（预计 15 分钟）
- 拆除机架前盖与防护挡板，暴露 I/O 插槽区域
- 按端子编号逐一标记所有接线，断开线缆并妥善收纳
- 解锁模块两侧固定卡扣，垂直平行拔出旧模块
- 检查背板连接器针脚，清理灰尘（压缩空气轻吹）
阶段三：安装新模块（预计 15 分钟）
- 核对型号：确认 3BSE022366R1 与旧件一致
- 复刻配置：对照照片设置拨码 / 终端电阻（如终端节点设为 ON）
- 对准背板插槽，平稳推入至卡扣锁定，确保无倾斜
- 按标签逐根恢复接线，端子螺丝拧紧至0.5 N·m扭矩，避免滑丝
自检清单
- 型号与插槽位置匹配
- 所有接线端子固定牢固、无错接
- 终端电阻配置与原节点一致
- 无工具 / 杂物遗留在机架内
阶段四：上电与调试（预计 25 分钟）
- 上电前检查：复测 24V DC 供电，确认 + 24V 与 GND 间电阻＞10 kΩ，无短路
- 分段上电：先控制机架、后 I/O 模块
- 观察模块 LED：RUN 灯常亮为正常；ERR 灯闪烁需核对组态与通信
- 打开 800xA 软件，扫描网络，确认模块在线并读取固件版本
- 下载备份组态，测试 I/O 点读写、总线通讯延迟与报警联动
- 系统连续运行 30 分钟无报错，记录更换信息至维护日志

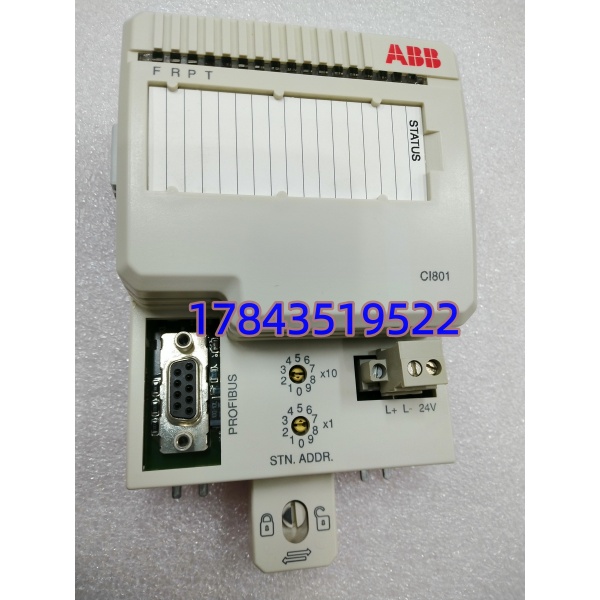

ABB 3BSE022366R1
常见问题解答（FAQ）
Q1：3BSE022366R1 支持热插拔吗？
A：不支持带电插拔。该模块接入 S800 I/O 总线与 PROFIBUS 网络，带电插拔可能造成：
- 背板连接器针脚烧蚀或变形
- 通信芯片瞬间过流损坏
- 上位系统报故障导致生产线停机
更换必须全程断电，做好组态备份。若需不停机维护，建议配置冗余通信链路。
Q2：替换后需要重新组态吗？程序会丢失吗？
A：同型号直接替换无需重写程序，仅需核对通信参数。
- 若使用 800xA 系统，模块上电后会自动匹配已下载的组态
- 仅在固件版本差异较大时，需通过软件刷新固件并重新编译
- 程序存储在控制器 CF 卡，更换模块不会丢失程序
Q3：通信速率与距离怎么设置？超距会怎样？
A：速率与距离需匹配：速率越高，传输距离越短（如 12 Mbps 对应最大 100 m）。
- 配置步骤：在 800xA 中设置 PROFIBUS 主站速率，与现场仪表 / PLC 主站一致
- 超距后果：通信丢包、延迟增大、模块频繁掉线，严重时触发 I/O 故障报警
- 优化建议：长距离场景增加中继器，或分段布设总线，确保链路稳定
