描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整物料编号 | 3BSE018162R1，板卡型号 PM864A，配套底座 TP830 |
| 适配系统 | AC800M 控制器、System 800xA 全版本 DCS |
| 核心处理器 | 32 位 PowerPC 实时内核，确定性扫描周期最低 1ms |
| 内存配置 | 32MB 应用 RAM、8MB 固化 Flash，3.6V 锂电池保持程序与变量 |
| 内置通讯口 | 2 路独立 10/100M RJ45 以太网；1 路隔离 RS232 调试串口 |
| 内部系统总线 | CEX 扩展总线（外接 CI 通讯模块）、ModuleBus（本地 S800 I/O） |
| 支持现场总线 | Modbus TCP、Modbus RTU、MB300、Profibus DP（搭配 CI 系列卡件） |
| 最大 I/O 容量 | 整机最高 4000 点数字 / 模拟混合 I/O 信号 |
| 冗余特性 | 双 CPU 热备冗余，故障切换＜10ms，支持不停机热插拔更换单块 CPU |
| 供电规格 | DC24V 宽压输入，19.2~30VDC 区间稳定运行 |
| 整机典型功耗 | 8 W，峰值 10.3 W |
| 机械尺寸 | 186 mm × 119 mm × 45 mm（含 TP830 底座） |
| 整机净重 | 1.1 kg |
| 工作环境温度 | 0 ℃ ~ +60 ℃，ISA G3 防腐工业机柜适配 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95%，无冷凝水汽 |
| 防护等级 | IP20，控制柜密闭室内安装 |
| 认证标准 | CE、UL61010、IEC61000 工业电磁兼容 |
| 配套组态软件 | Control Builder M、800xA Engineering 工具，支持 IEC61131-3 全五种编程语言 |
| 配套扩展模块 | CI855、CI854、AI830、AO810 等 S800 I/O 与通讯卡成套兼容 |
产品深度介绍

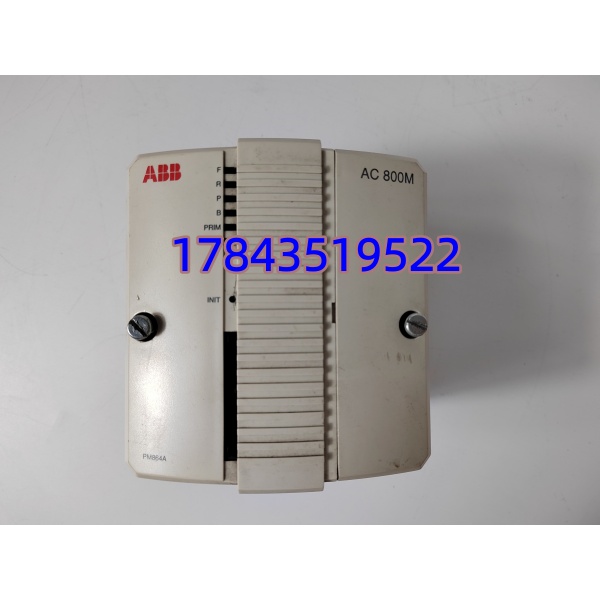

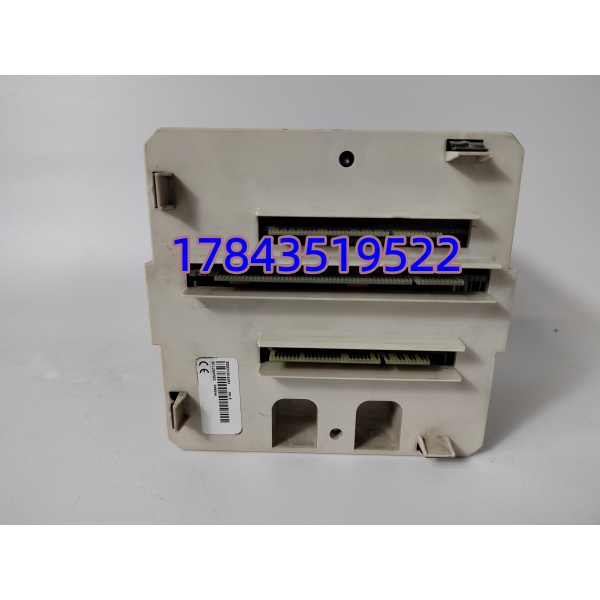

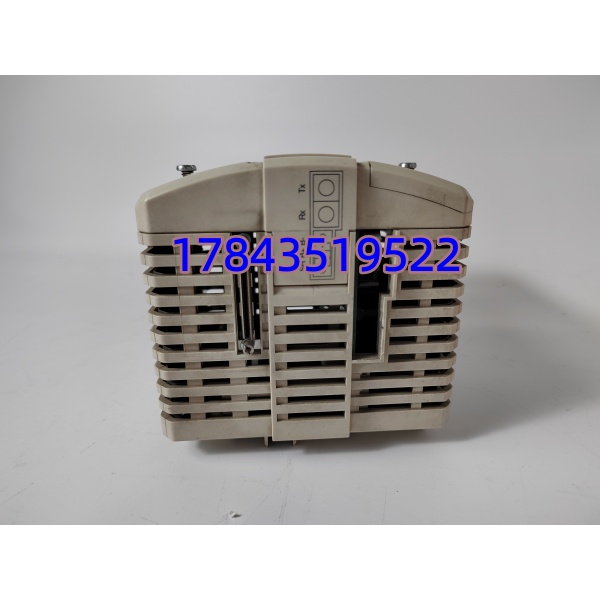

ABB PM864A（3BSE018162R1）是 AC800M 平台中型高性能主控 CPU，作为整套 DCS 的运算核心，负责现场 I/O 数据采集、PID 闭环调节、联锁逻辑运算、上位 HMI 数据交互、第三方仪表 / PLC 协议转发等全部核心工作。双网口做物理隔离划分：一路用于工程师站程序下装、在线调试；一路对接车间上位监控、Modbus TCP 第三方设备，网络故障互不干扰。硬件支持双机冗余架构，两块 PM864A 同步执行相同逻辑，单 CPU 硬件故障、掉电时另一块毫秒级无缝接管控制，生产工艺无中断。板载 CEX 扩展总线插槽，可挂载多块 CI 系列通讯卡，实现 Advant 老系统 MB300 对接、Profibus 变频器接入；搭配 TP830 底座支持热插拔，维护更换 CPU 无需整套机架停机。3BSE018162R1 相比同系列 3BSE018161R1 扩大应用内存，适配大型多回路、多通讯点位复杂装置，是炼化、火电、造纸存量 AC800M 系统技改、抢修主力替换主控。
应用场景与行业痛点
国内大量投产 10 年以上炼油、火电、制浆、精细化工装置采用 AC800M+PM864A 架构，原厂交付周期长。一旦 CPU 故障，整套装置控制逻辑、工艺调节全部失效，只能全线停机；长期单 CPU 运行无冗余，存在超温、超压联锁失效安全隐患，海外订货周期 2~3 个月，连续产线停机损耗高昂。
典型应用场景
- 石油化工 – 精馏、加氢成套装置管控多塔多回路温度、压力、流量 PID 调节，通过 CI855 对接老旧 Advant AC450 系统，新旧 DCS 并行分步改造。
- 火力发电厂 – 锅炉、汽机辅控系统炉膛燃烧调节、除盐水、循环水全套逻辑运算，双 CPU 冗余保障机组并网期间控制不中断。
- 制浆造纸 – 蒸煮、漂白、涂布工段多段浓度、张力、温度闭环控制，大容量内存承载复杂顺序批次程序。
- 精细制药 – 反应釜 GMP 批次自控完整记录生产时序、温度压力曲线，多网口分别对接操作站与 MES 生产管理系统。
真实工程案例江苏某精细化工园区 2025 年一套精馏装置单块 PM864A（3BSE018162R1）主控内存报错，系统降为单机无冗余运行，班组 24 小时专人监护。联系 ABB 原厂调货周期 9 周，装置无法满负荷连续生产，每日原料加工损耗超 60 万。我方现货 PM864A 完成双机冗余、CEX 总线、24 小时满载逻辑测试后次日发出，仪表工在线热插拔更换，同步下载原有控制程序，3 小时内恢复完整双 CPU 冗余保护，企业后续备货 2 块同款主控放置备件库房。
