描述
产品详情

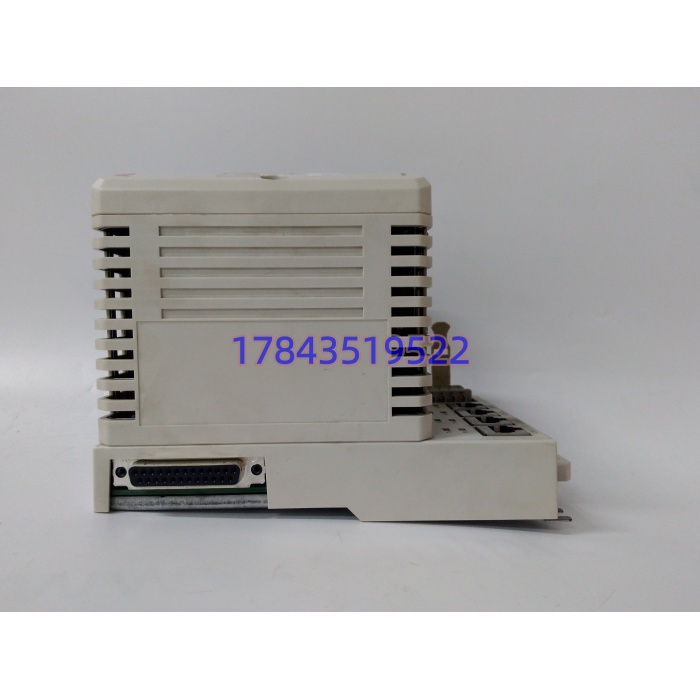

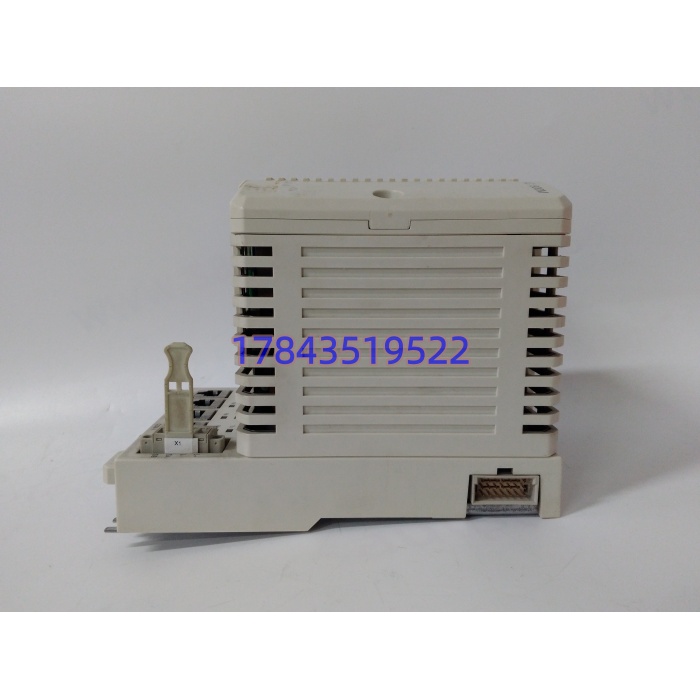

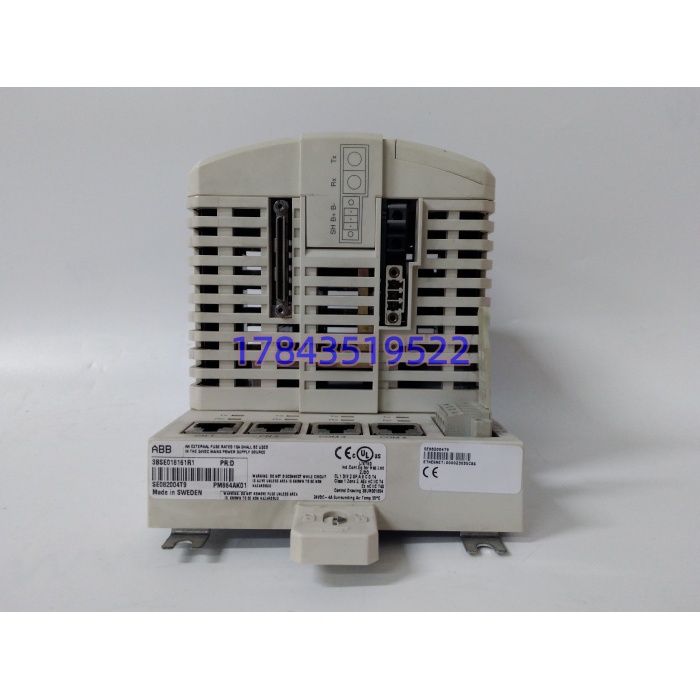

・型号：3BSE018161R1（PM864AK01）
・品牌：ABB
・系列：AC800M 过程控制平台，兼容 800xA 一体化系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 完整物料订货号 | 3BSE018161R1 |
| 短型号标识 | PM864AK01 |
| 核心处理器 | 96MHz 32 位 RISC 实时内核 |
| 可用运行内存 | 32MB RAM，程序可用 23.522MB |
| 系统固件存储 | 2MB Flash，板载 CF 卡扩展插槽 |
| 最大 IO 容量 | 4096 点数字 / 模拟混合 IO |
| 典型扫描周期 | ＜10ms（500 组标准功能块） |
| 内置通讯接口 | 双路 10/100M 以太网、两路隔离 RS232 调试口 |
| 支持总线协议 | Profibus DP、Modbus TCP、CEX 冗余总线 |
| 冗余配置 | 支持双 CPU 1:1 热备无扰切换 |
| 背板供电 | 5V DC 1.8A，配套 PS851 机架电源 |
| 工作温度区间 | 0 ℃ ~ +60 ℃（控制柜内） |
| 存储耐受温度 | -20 ℃ ~ +70 ℃ |
| 配套组态软件 | Control Builder M，参考手册 3BSE018162 |
| 安全认证 | CE、UL、IEC 61010-1 工业控制认证 |
| 安装底座 | 专用 TP864 底座，DIN 导轨机架安装 |
产品介绍
（随机切入策略：A 场景痛点）石化、电厂连续产线运维人员都清楚，整套 800xA 系统所有调节、联锁逻辑全部依托 3BSE018161R1 运行，一旦 CPU 故障，现场阀门、泵组失去指令管控，高温高压装置极易触发安全事故。这套控制器是中型流程装置的运算中枢，双网口硬件冗余设计，单条网线断线不会中断工艺控制。
严格来说，同系列 PM861 内存容量不足，无法承载多回路复杂 PID；PM866 定位高端大容量机组，采购成本高出一倍，3BSE018161R1 是中型装置性价比最优选型。从备件总拥有成本测算，原厂常规订货周期 10–12 周，产线无备用 CPU 只能全线停机；提前储备全新缓冲库存，可大幅压缩故障抢修窗口，摊薄单次停机带来的产能与安监损失。
应用场景与库存策略
大量化工、火电、造纸存量装置采用 AC800M 配套 PM864AK01 控制器，原厂缩减常规量产之后，全新货源补货周期翻倍，零库存运维模式下 CPU 损坏后，整套工艺回路失控，不存在简易临时控制替代方案。该 CPU 属于全厂 A 类最高等级关键备件。
- 大型炼化乙烯裂解装置：24 小时不间断连续生产，无备用控制机柜，CPU 失效直接全线停车。划为 A 类核心备件，安全库存最低 2 块，每半年通电 4 小时老化，延缓板载电解电容衰减。
- 火电厂脱硫脱硝辅控系统：多机组并联运行，单套控制器故障可短时降负荷维持主机组运行，检修窗口可控。归为 B 类备件，安全库存 1 块，同步签订渠道紧急调货协议。
- 中小型市政水处理厂：分时段间歇启停，夜间具备完整停机检修窗口。采用供应商寄售代管模式，厂区不占用自有流动资金。
- 服役超 15 年进口成套化工反应装置：原厂新一代 PM864A 硬件固件、总线协议存在差异，整套程序需要重新编译调试。抓住当前流通货源完成最后批量采购，储备 3 块长期缓冲库存。
真实案例：华东某合成材料厂 4 套聚合反应装置仅储备 1 块 3BSE018161R1 备件，单块 CPU 报错后切换备用件维持生产，次年另一块主控内存芯片老化失效，市面全新原装货源稀缺，拆机翻新件运行稳定性不达标不敢长期投用，跨区域调货耗时 11 天，生产线停滞产生原料报废损失超 32 万。后续该厂调整库存策略，每套控制机架配套 2 块同款 CPU，纳入年度备件预算定期通电复测。
