描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | LDGRB-01，物料号 3BSE013177R1 |
| 通道配置 | 16 通道（8DI/8DO，每通道可配置） |
| 电源 | 24VDC（±10%），背板供电 |
| 输入信号 | 24VDC NPN/PNP，光电隔离 |
| 输出类型 | 晶体管 / 继电器（按配置），最大 0.5A / 点 |
| 通讯 | 背板总线（适配 AC800M/AC500） |
| 热插拔 | 支持（运行中更换模块不影响其他通道） |
| 隔离电压 | 1500VDC（通道间、通道与系统间） |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20（机柜内安装） |
| 安装方式 | 35mm DIN 导轨 |
| 尺寸（宽 × 高 × 深） | 22.5×118×110mm |
| 重量 | 约 0.85kg |
产品深度介绍

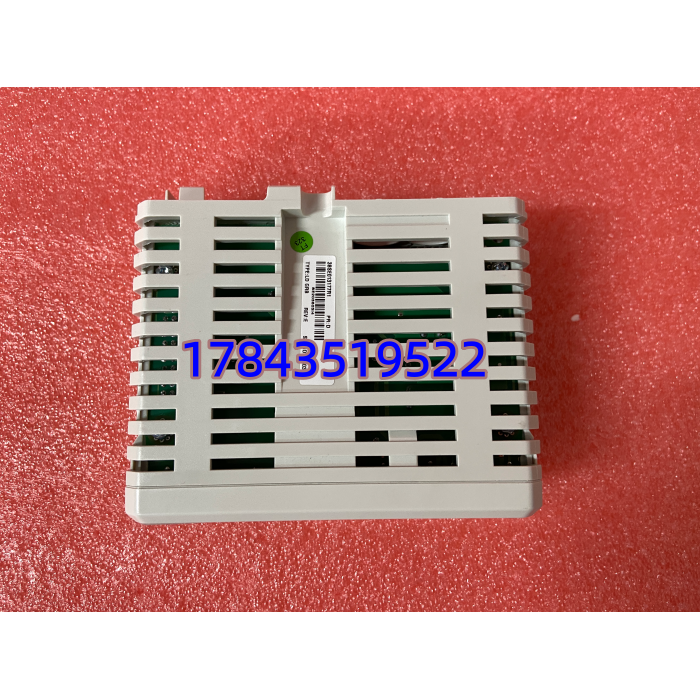

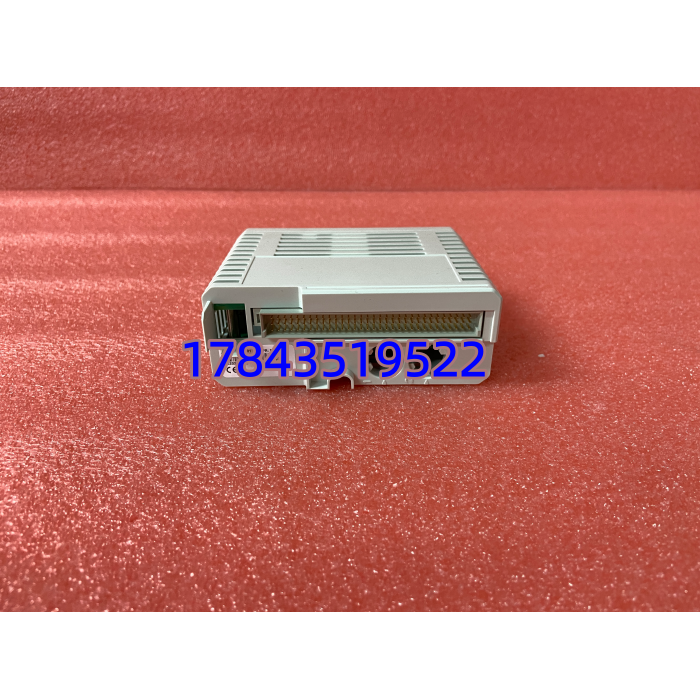

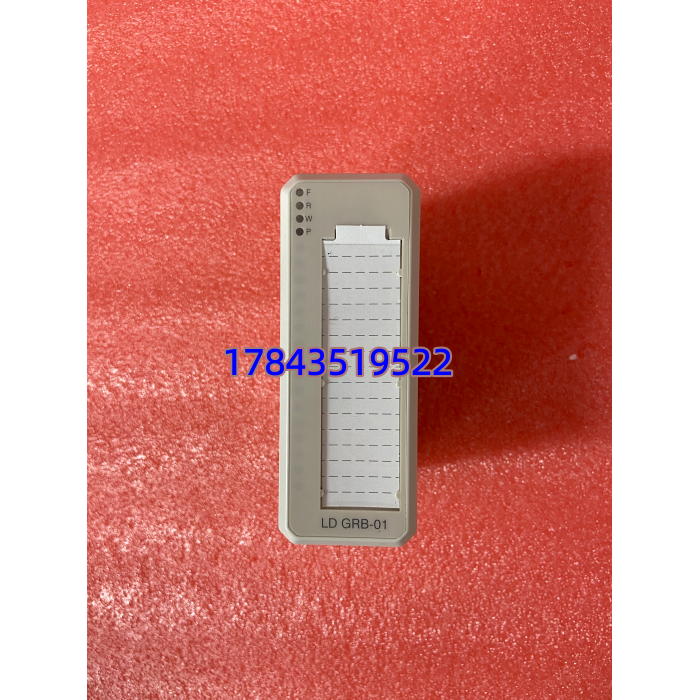

ABB LDGRB-01（3BSE013177R1）是AC800M/AC500 系统专用 I/O 扩展基板，用于本地数字量信号采集与控制，提供 16 路可配置 DIO 通道。
采用紧凑 22.5mm 宽度设计，节省机柜空间；支持热插拔，在线更换故障模块不中断系统运行；通道间 1500VDC 电气隔离，抗干扰强，适配工业复杂电磁环境；背板总线直连 CPU，响应快、布线简单，是中小型项目边缘 I/O 采集的高性价比方案
应用场景与行业案例
工程痛点
中小型流程项目I/O 点数分散、现场距离远，远程 I/O 成本高、布线复杂；关键工况需在线更换模块，避免停机；现场电磁干扰强，普通模块易误动作。
典型应用场景
- 石油化工 – 现场阀位 / 开关监测就近安装于接线箱，采集阀门回讯、限位开关信号；热插拔减少非计划停机，隔离设计抗强电磁干扰。
- 电力行业 – 辅机控制箱控制水泵、风机、电磁阀等辅机设备；24VDC 供电适配现场电源，紧凑设计适配小型控制箱。
- 水处理 – 泵站 / 加药间采集液位、压力开关信号，控制排污阀、搅拌器；宽温设计适应潮湿多尘环境，IP20 防护可靠。
- 机械制造 – 生产线 I/O 站接入光电开关、接近传感器，控制气缸、电机启停；高速响应适配快速动作设备，热插拔便于维护。
真实案例
某化工企业改造中间体车间，原用远程 I/O 成本高、布线长易受干扰。改用 LDGRB-01 分散安装于各设备旁，就近采集阀位、温度开关、泵状态信号，通过背板总线汇总至 AC800M 控制器。实施后布线减少 60%，干扰导致的误动作清零；一次更换故障模块时，热插拔功能让系统无停机，维护时间缩短 80%。
核心卖点与差异化
- 热插拔设计：运行中更换模块，不影响其他通道，减少停机损失。
- 紧凑高密：22.5mm 宽度集成 16 通道，节省机柜空间，降低布线成本。
- 强隔离抗干扰：1500VDC 通道隔离，适配变频器、电机等强干扰现场。
- 宽温稳定：-25°C~+70°C 工作，适应高温 / 低温车间、户外机柜。
- 原装质保：ABB 原厂生产，12 个月质保，提供出厂测试报告。
