描述
产品深度介绍
ABB 3BHL000511P0003 NTAC-02 是专为 ACS800 系列变频器配套的编码器接口板卡，主要用于接入电机增量型编码器信号，完成转速、位置脉冲采集与信号隔离转换。
板卡可将现场编码器差分脉冲信号规整后送入主控单元，实现高精度速度闭环控制，有效降低电机转速波动。自带电气隔离电路，可抵御工业现场变频器、电机产生的电磁干扰，适配冶金、起重、造纸等多粉尘强干扰工况。结构适配变频器内部卡槽，可直接插拔替换，无需改动外部接线布局。

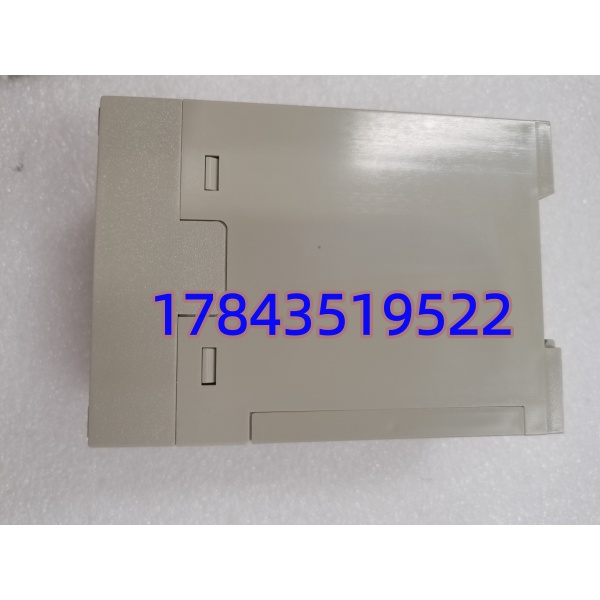

ABB 3BHL000511P0003 NTAC-02
关键技术规格
| 参数 | 技术数据 |
|---|---|
| 产品型号 | 3BHL000511P0003（NTAC-02） |
| 适配机型 | ABB ACS800 系列大功率变频器 |
| 支持编码器 | 增量型正交脉冲编码器 |
| 输入信号类型 | 差分 A/B/Z 相信号 |
| 供电规格 | 板卡内部取电，外部无需额外供电 |
| 工作温度 | -20 °C ~ +70 °C |
| 绝缘设计 | 信号回路电气隔离 |
| 安装方式 | 变频器内部插槽嵌入式安装 |
| 平均无故障时长 | 大于 50,000 小时 |
| 应用场景 | 起重、冶金、造纸、矿山变频调速系统 |
质量透明化检测流程
1. 入库验收检测
核对原厂标签序列号与物料编码，检查外观板面无腐蚀、无焊点修补、元件无发黄老化。查验出厂合格证及配套资料完整，做好来源信息存档。
2. 上机功能测试
搭建 ACS800 变频器专用测试平台，接入标准编码器信号，模拟实际工况脉冲输入。检测信号采集、相位识别、转速反馈全程正常，连续 24 小时通电老化，记录运行温升与稳定性。
3. 电气参数测试
采用 500V 摇表做绝缘电阻检测，阻值大于 10MΩ。完成回路导通、信号端口耐压抽检，确认隔离电路性能符合工业传动标准。
4. 配置与版本验证
核对板卡硬件版本，适配对应 机型固件匹配度，记录默认端口定义与接线逻辑，方便现场直接复刻使用。
5. 最终质检与包装
经质检员逐项核验签字确认，放入专用防静电袋密封，外加气泡膜与硬纸箱防护，张贴质检合格标签后入库。

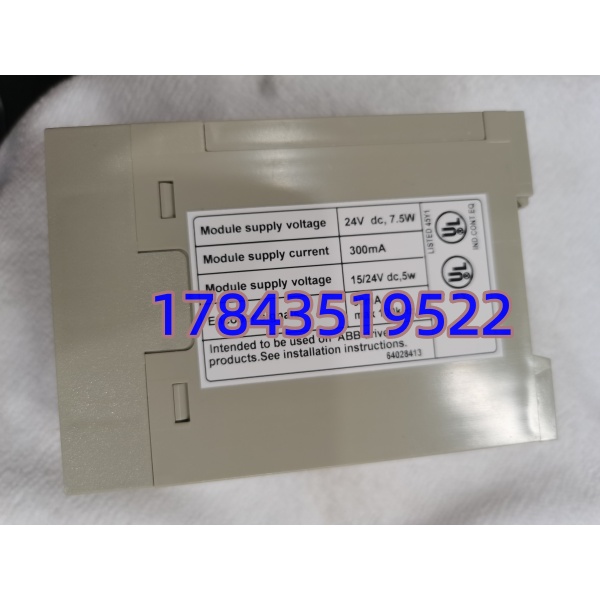

ABB 3BHL000511P0003 NTAC-02
技术避坑指南
1. 板卡版本与机型不匹配
存在多个硬件版本，不同批次适配 不同软件版本。版本不符会出现转速不准、频繁报编码器故障，无法正常闭环运行。替换前务必记录旧板完整型号与版本标识，采购严格对标同款型号。
2. 编码器接线相序错误
A 相、B 相、Z 相接反会造成电机反转识别、转速归零或抖动。更换前一定要拍照留存原有接线，新板卡严格复刻接线顺序，不要凭经验随意接线。
3. 忽视屏蔽与接地规范
编码器屏蔽线缆未单端接地、与动力电缆同槽敷设，容易引入干扰，造成转速反馈漂移、设备低速抖动。信号线全程使用屏蔽双绞线，屏蔽层单侧可靠接柜体大地。
4. 静电操作损伤板卡
板卡属于精密弱电采集电路，冬季干燥环境静电电压高。未佩戴防静电手环直接触碰板面芯片，极易造成隐性损坏，上机后间歇性报错。拆装全程必须在防静电台面操作，做好静电释放。
5. 混淆同系列替代型号
市面有同功能替代小板卡，但硬件引脚、通讯定义不一致，不能直接互换。盲目替代会导致接口烧毁、主控检测不到编码器信号。维保替换优先选用原厂完整型号 3BHL000511P0003 。
常见问题解答
Q1： 板卡可以带电插拔吗？A：不建议带电插拔。这款接口板无热插拔设计，带电操作容易造成背板插座烧蚀、信号芯片击穿，还可能触发变频器硬件故障。更换必须完全断电并等待电容放电完毕。
Q2：3BHL000511P0003 和 是什么关系？A：3BHL000511P0003 是 ABB 官方物料长型号， 是板卡简称，二者指代同一款产品，采购时两种名称均可作为核对依据。
Q3：更换板卡后需要重新设置变频器参数吗？A：同型号直接替换一般无需重新编程，保留原有参数即可正常运行。若硬件版本差异较大，需小幅校准编码器脉冲分辨率参数即可。
Q4：这款板卡适配哪些设备？A：主要适配 ABB 全系列工业变频器，多用于起重机械、轧钢设备、造纸生产线、矿山皮带机等需要高精度转速闭环的传动场景。
Q5：产品质保周期多久？A：提供 12 个月官方周期质保，非人为损坏、非过压过流使用出现硬件故障，可享受售后保修服务。价格随市场行情浮动，支持议价，可提供实拍检测资料与出厂资质文件。
