ABB 3BHE039203R0101 GVC736CE101 | IGCT 驱动板 适配 5SXE12-0184 高压变频备件

描述

关键技术规格

产品深度介绍

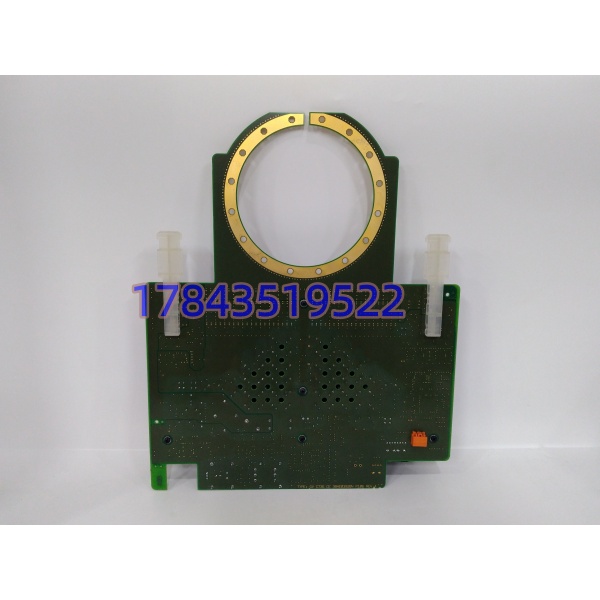

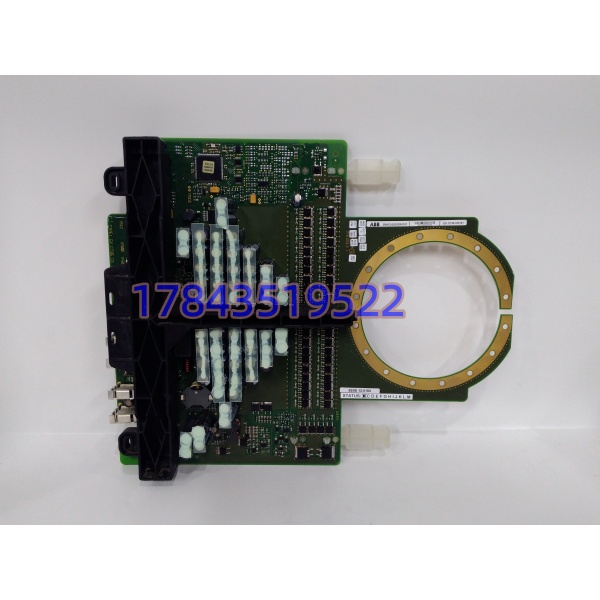

3BHE039203R0101（GVC736CE101）是 ACS6000 功率单元专用 IGCT 驱动主板，与 5SXE12-0184 构成整套功率变换单元。驱动板接收上层主控光纤触发信号，输出精准门极驱动时序控制 IGCT 开通与关断，同时实时采集器件状态，一旦检测到门极异常、过流故障立即向上层控制器上传报警。

5SXE12-0184 属于反向导通型 IGCT，集成续流功能，简化功率单元拓扑结构。整套组件广泛部署在大功率风机、压缩机中压变频装置。原厂交付周期漫长，现货备件多用于老旧 ACS6000 装置故障替换与年度检修储备。新旧硬件版本时序参数存在差异，不建议跨版本随意混装。

应用场景与行业案例

高压传动现场经常出现一种误区：单元报故障只单独更换损坏的 IGCT，忽略驱动板隐性损伤。IGCT 击穿瞬间产生的浪涌极易冲击驱动板电路，只换功率器件会造成再次炸机，成倍拉长停机时长。

典型应用场景：

1. 火力发电 – 引风机、一次风机 ACS6000 中压变频 辅机变频持续全年运行，电网扰动、谐波冲击容易诱发功率单元故障，非计划停机直接影响锅炉负荷稳定。
2. 石油炼化 – 大型原料压缩机、循环水主泵 连续化生产装置不允许长时间停机，运维班组普遍提前储备整套驱动板 + IGCT 备件。
3. 冶金行业 – 除尘风机、高炉送风传动系统 现场粉尘大、电磁干扰强，长期负载波动加速半导体器件老化。
4. 矿山行业 – 主通风机、皮带机大功率中压驱动 偏远矿区原厂备件运输周期长，突发故障抢修高度依赖现货库存。
5. 水泥建材 – 原料磨、窑尾高温风机变频设备

案例：某 300MW 电厂引风机抢修 去年秋季机组迎峰前检修，引风机 ACS6000 变频器跳机，故障代码指向功率单元。拆机检测确认 5SXE12-0184 IGCT 击穿，同时 GVC736CE101 驱动板门极回路受损。 向原厂询价，货期 11 周，无法等待。我们整套组件完成光纤通讯、静态时序模拟测试后安排专车快运。备件到场完成水冷密封、力矩紧固、静态调试，空载与带载试运行无异常。 事后电厂更新备件清单，坚持驱动板与 IGCT 成套储备，避免单次器件更换引发二次损坏。

技术避坑指南

1. 不同 Rev 版本硬件禁止随意混搭 新旧批次 GVC736CE101 门极驱动时序存在偏差。新版本驱动板搭配老款 5SXE12-0184，带载运行极易出现器件发热超标，严重时发生击穿。 真实案例：现场单独更换 IGCT，沿用旧驱动板，运行 3 天后单元再次故障。
2. IGCT 压接力矩严格遵循手册规范 5SXE12-0184 依靠均匀压接实现导热与导电。力矩偏小，接触电阻上升，运行过热；力矩过大造成模块陶瓷基板开裂。检修人员仅凭手感紧固是高频故障诱因。
3. 光纤线缆禁止过度弯折、随意加长 驱动依靠光纤实现高低压隔离，光缆弯曲半径不足会造成光信号衰减，出现单元随机报通讯故障。布线时预留合理余量，不要强行拉扯光纤接头。
4. IGCT 击穿后务必同步检测驱动板 功率器件短路瞬间产生高压浪涌，极易损伤驱动板门极芯片。只更换 IGCT，隐性故障驱动板会再次损毁新模块，增加备件损耗与停机时间。
5. 静电防护标准高于普通低压板件 IGCT 与驱动板内部芯片对静电极其敏感。拆装全程佩戴防静电手环，在防静电台面作业。干燥季节柜内检修，优先释放人体静电再接触组件。
