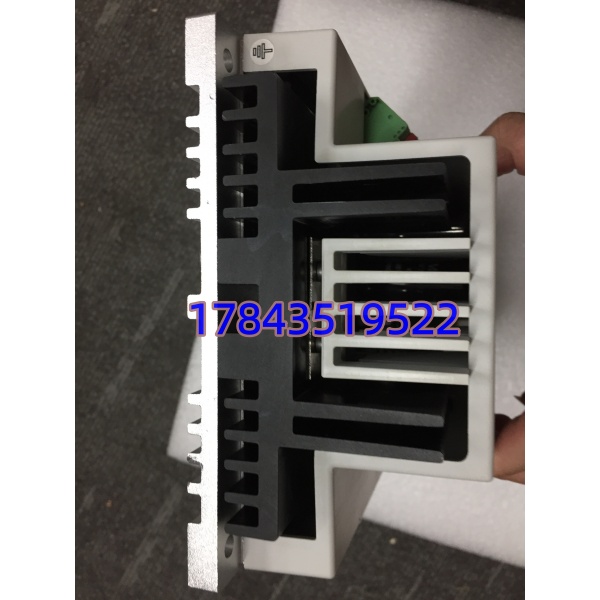

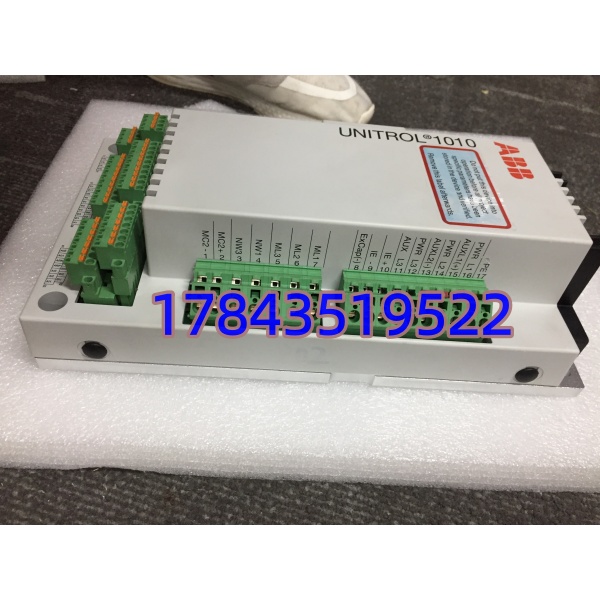

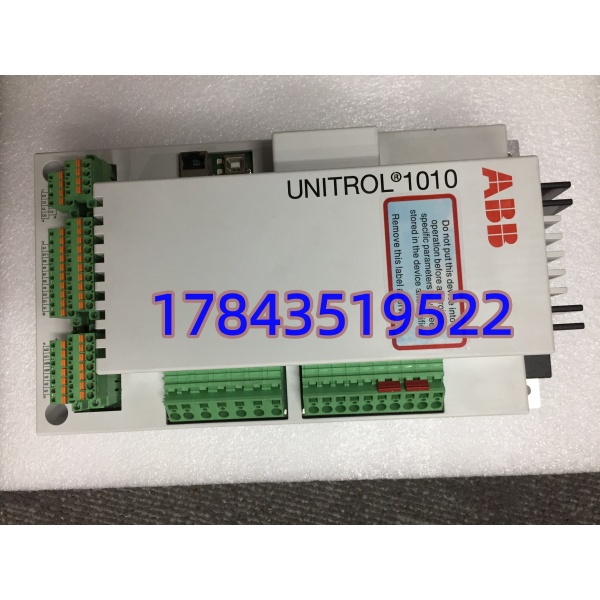

ABB 3BHE035301R1002（UNITROL 1010）是一款紧凑型数字励磁调节器，专为中小型同步发电机与工业电机设计，属于 UNITROL 1000 系列核心产品。
该调节器采用微处理器与 IGBT 技术，具备双通道冗余、自动电压调节、旋转二极管监控功能，支持以太网与 RS-485 通信，适配电力、船舶、矿山等场景，可在 – 40°C 至 + 70°C 环境稳定运行。
ABB 3BHE035301R1002.202003170844261
关键技术规格
| 参数项 | 技术数值 |
|---|---|
| 型号 | 3BHE035301R1002（UNITROL 1010） |
| 输入电压 | 63 ~ 250 VAC |
| 频率 | 50 / 60 Hz |
| 持续输出电流 | 10 ADC |
| 控制精度 | ±0.5% |
| 工作温度 | -40°C ~ +70°C |
| 通信接口 | 以太网、RS-485、USB |
| 保护功能 | 过压 / 欠压 / 过励磁 / 失磁保护 |
| 认证 | CE、UL、DNV、RoHS |
| 安装方式 | 面板 / 壁挂安装 |
ABB 3BHE035301R1002.202003170844261
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 断开发电机与调节器所有电源，挂警示牌
- 等待 5 分钟，确保电容放电
- 佩戴防静电手环，使用绝缘工具
工具准备：
- 十字螺丝刀（PH1/PH2）
- 扭矩扳手（0.8~1.2 N・m）
- 万用表
- 相机（拍照记录接线）
阶段二：拆卸旧模块（15 分钟）
- 拍照记录旧模块接线端子、通信线缆、电源接口
- 断开交流电源、励磁输出、电压采样线
- 松开固定螺丝，取下旧模块
- 清理安装面板，检查接线端子是否氧化
阶段三：安装新模块（20 分钟）
- 静电防护：取出新模块，核对型号3BHE035301R1002
- 固定模块：对准安装孔，均匀拧紧螺丝（扭矩 1.0 N・m）
- 接线复刻：
- 电源：63~250VAC 接 L/N/PE
- 励磁输出：接发电机转子绕组
- 电压采样：接发电机 PT 二次侧
- 通信：以太网 / RS-485 接监控系统
- 自检：
- 接线无松动、无错接
- 通信接口连接可靠
- 模块固定牢固
阶段四：上电测试（15 分钟）
- 上电前：用万用表测电源与励磁回路绝缘（>5MΩ）
- 低压上电：合控制电源，观察指示灯（PWR 亮、RUN 闪烁）
- 参数配置：连接软件，设置电压基准、无功补偿、保护定值
- 空载测试：启动发电机，调节电压至额定值，精度 ±0.5%
- 并网运行：带载测试，监控励磁电流、温度、通讯状态
- 记录：更新维护日志，标注更换信息与参数备份
常见问题解答 (FAQ)
Q1：适配多大功率的发电机？A：适用于中小型同步发电机，励磁电流≤10ADC，适配功率约 50kVA~2MVA，常见于自备电厂、水电站、船舶电站。
Q2：支持并联运行吗？A：支持。内置双冗余通道与负载分配功能，可实现多台发电机并联时的无功均分，并网稳定性高。
Q3：更换后需要重新调试吗？A：同型号替换可直接下载备份参数；首次安装需配置电压基准、PT 变比、励磁限制，调试约 30 分钟。
