产品深度介绍

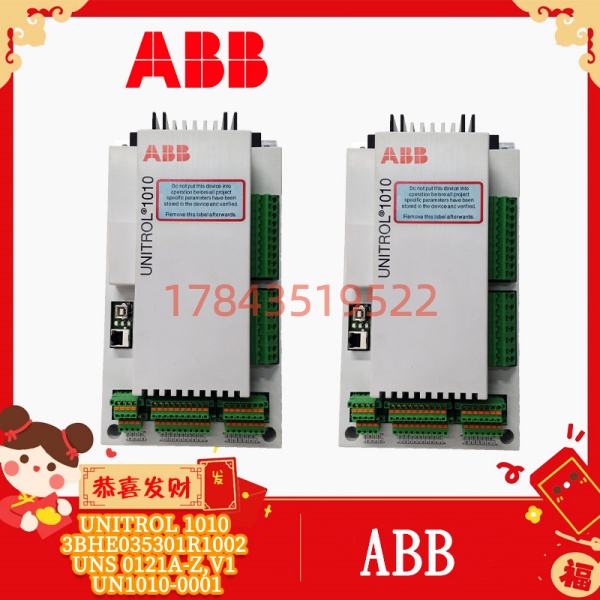

ABB UNITROL 1010（型号 3BHE035301R1002）是面向中小型同步发电机（≤50MW）的高性能数字式自动电压调节器（AVR）。作为 UNITROL 1000 系列的核心产品，它集成了双处理器、全数字控制与完备的通讯接口，专为火电厂、水电厂、燃气轮机及工业自备电站设计。该控制器搭载 UNS 0121A-Z,V1 固件，支持 1+1 热备冗余（切换时间 < 5ms），具备 ±0.2% 的超高电压调节精度。内置 IEEE PSS2A/2B 电力系统稳定器、旋转二极管监控（RDM）及多种限制保护功能，可在电网波动、负载突变等严苛工况下，确保发电机输出稳定、可靠、高质量的电能。
关键技术规格
| 参数名称 | 规格详情 |
|---|---|
| 订货型号 | UNITROL 1010, 3BHE035301R1002 |
| 固件版本 | UNS 0121A-Z, V1 |
| 适用机组 | 同步发电机 / 同步电机，容量 ≤ 50 MW |
| 控制类型 | 全数字式自动电压调节器 (AVR) |
| 励磁输出 | 连续 10 A DC @ 55°C；过载 25 A DC (10s) |
| 调压精度 | ± 0.2% (全工况范围内) |
| 冗余配置 | 1+1 热备用，故障切换 < 5 ms |
| 控制周期 | 电压环调节 < 20 mseero |
| 通讯接口 | Ethernet (Modbus TCP), RS485 (Modbus RTU), CAN, USB |
| 辅助电源 | 16~250 V AC / 18~300 V DC (宽压自适应) |
| 安全认证 | SIL 2 功能安全认证 |
| 工作温度 | -25°C ~ +55°C |
| 尺寸 (W×H×D) | 230 × 160 × 80 mm |
| 重量 | 约 5 kg |
| 保护功能 | 过压、过流、欠励、过励、失磁、旋转二极管监控 |
安装与接线指南
阶段一：准备工作（预计耗时：15 分钟）
⚠️ 安全第一:
- 确认发电机停机，断开主开关，执行上锁挂牌。
- 断开 UNITROL 1010 的主电源（PWR）与辅助电源（AUX）。
- 等待 5 分钟，待内部电容完全放电（琥珀色警告灯熄灭）。
- 佩戴防静电手环，防止静电损坏精密电路。
工具准备:
- 防静电手环、十字 / 一字螺丝刀
- Fluke 万用表（测电压、通断）
- 标签纸、记号笔、手机（拍照备份）
备份工作:
- 用 CMT1000 软件导出当前参数配置与程序。
- 拍照记录所有端子接线、DIP 开关及跳线设置。
阶段二：拆卸旧模块（预计耗时：10 分钟）
- 标记并断开所有线缆：

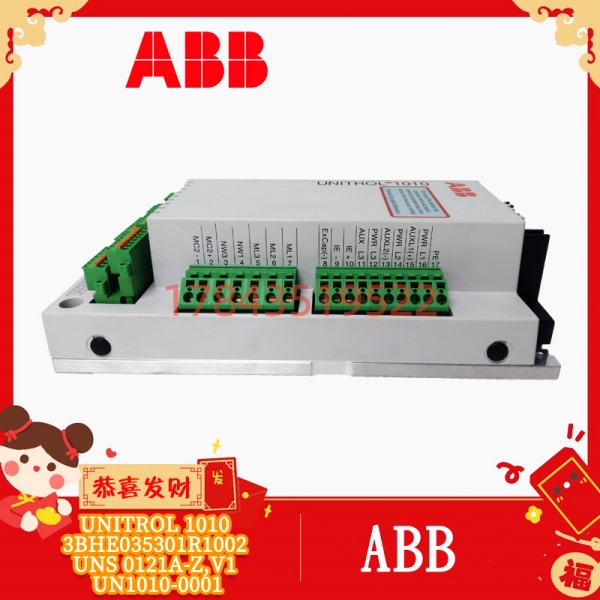

- 功率回路: PWR L1/L2/L3 (主电源), ExCap (外部电容)。
- 测量回路: ML1/2/3 (机端电压), IE+/IE- (励磁电流)。
- 控制回路: 数字 I/O、通讯线（RS485/CAN/Ethernet）。
- 拧松安装螺丝，平稳取下模块，避免碰撞。
- 检查安装背板与接线端子，清洁灰尘。
阶段三：安装新模块（预计耗时：15 分钟）
- 核对新模块型号（UNITROL 1010）无误，安装至标准 DIN 导轨或面板。
- 接线恢复（严格对照照片）:
- 电源: 接入主电源 (PWR) 与辅助电源 (AUX)，可使用原厂跳线合并供电。
- 测量: 连接机端电压互感器（PT）信号与励磁电流反馈信号。
- 通讯: 连接 RS485/CAN 总线（终端电阻设为 ON）及以太网口。
- I/O: 连接启停、报警、同步等开关量信号。
- 检查所有接线牢固，屏蔽层单端可靠接地。
阶段四：上电调试（预计耗时：30 分钟）
- 检查无误后，先送辅助电源。观察指示灯：
- 绿色 (RUN): 常亮 → 系统正常启动。
- 黄色 (EXC): 熄灭 → 励磁未投入。
- 红色 (ALM): 熄灭 → 无故障。
- 连接 CMT1000 软件，下载备份参数，核对发电机铭牌数据。
- 空载测试: 起励建压，检查电压稳定度与显示精度。
- 带载测试: 模拟并网，测试无功调节、PSS 功能及限制器动作。
- 连续运行 1 小时无异常，方可正式投入使用。
