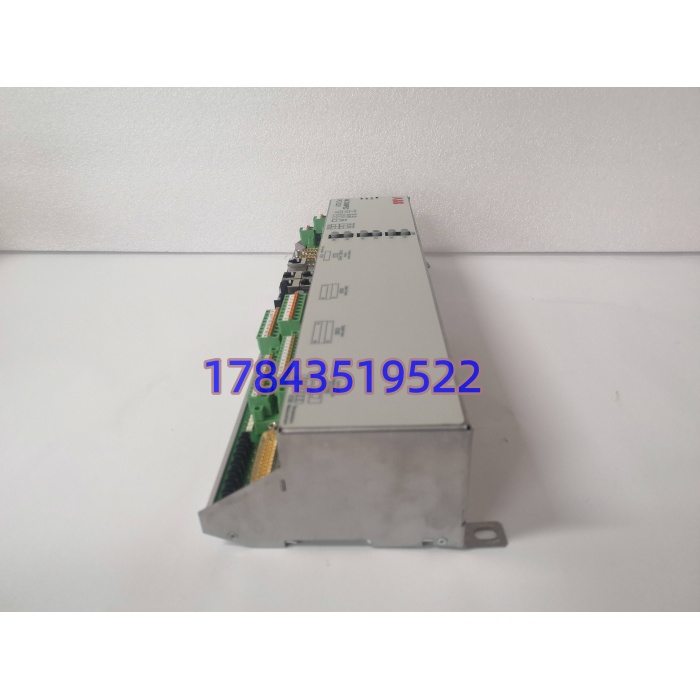

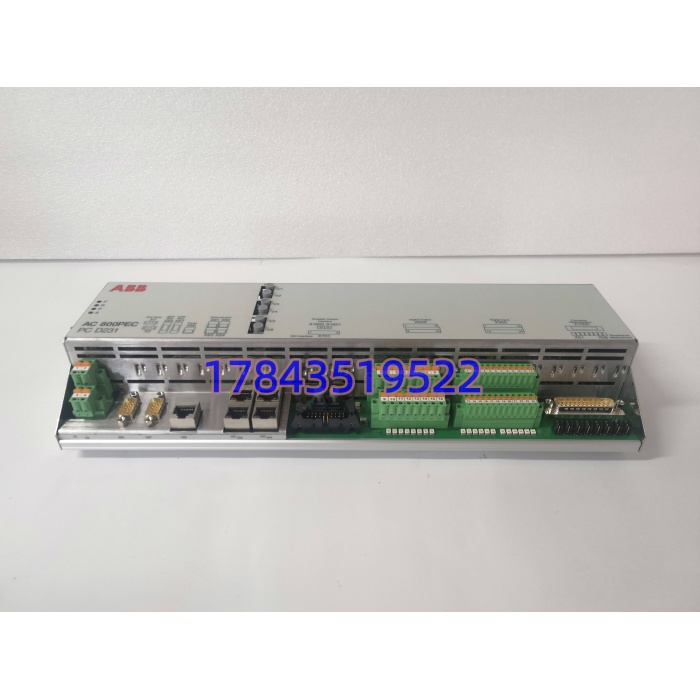

ABB 3BHE025541R0101 | 励磁控制器 适配机组电压调节系统

描述

关键技术规格

产品深度介绍

ABB PCD231B101 是 UNITROL 励磁系统的核心控制模块，主要应用于同步发电机励磁回路。模块采集机组定子电压、转子电流等现场信号，按照预设逻辑完成励磁调节运算，动态修正励磁输出，维持发电机电压与无功功率稳定。

模块集成完整的故障监测与保护逻辑，可实时识别回路异常并触发对应动作。硬件采用工业级元器件，耐受电站现场的电磁干扰与温度变化，长期连续运行稳定性强，是火电、水电发电机组励磁系统的常用备件。

应用场景与行业案例

发电机组励磁控制模块出现异常，会直接引发电压波动、机组失磁甚至非计划停机，单台机组停机每小时都会产生高额经济损失。老旧电站的卡件老化、参数漂移，是现场运维长期面临的问题。

典型应用场景：

1. 火力发电 – 汽轮发电机励磁系统承担机组电压调节与无功控制，保障并网运行稳定性，适配大型火电机组主控设备。
2. 水力发电 – 水轮发电机组控制应对水流负荷变化，快速调整励磁输出，满足水电机组频繁工况切换的使用需求。
3. 自备电站 – 工矿企业备用发电机组保障厂区自备电源电压稳定，避免生产设备因电压异常出现故障。

案例：某热电厂励磁模块故障抢修前年夏季，北方一座热电厂 2 号机组出现电压频繁波动，后台频繁报励磁回路告警。现场排查确定为 PCD231B101 模块参数漂移，原厂标准货期需要 5 周。

我们发出现货模块，现场人员提前备份原有程序与开关配置。更换模块后导入参数，上电调试一次成功，机组电压恢复平稳。整套操作在半天内完成，没有造成机组停机，运维人员也省去了长期人工盯守的工作量。

质量检测流程

1. 入库验收检测核对原厂装箱单据、海关资料与设备序列号，查验防伪标签。检查板卡外观，板面无腐蚀、焊点无发黄，接口与引脚无变形，清点出厂合格证、说明书等配套附件。
2. 上机功能测试使用 ABB UNITROL 励磁系统专用测试机架开展测试。接入 24V DC 电源完成通电自检，查看面板指示灯状态。逐一测试模拟量、数字量回路信号，验证调节逻辑与输出动作。连续 24 小时满载运行，全程记录模块温升，最终出具完整测试报告。
3. 电气参数测试使用 Fluke 115 万用表完成通断检测，采用 500V 摇表测量绝缘电阻，数值大于 10 MΩ。开展接地连续性与工频耐压测试，模块无击穿、闪络现象。
4. 固件 / 程序验证读取模块当前固件版本并登记存档，对板载默认配置、拨码开关位置拍照留存，方便现场直接参照使用。
5. 最终质检与包装由专职质检员复核全部测试项目并签字确认。模块装入专用防静电袋，外层包裹气泡膜后放入硬质纸箱，张贴质检合格标签与出库日期。可向客户提供测试照片及视频。
