描述
关键技术规格
- 供电电压：24V DC ±10%
- 驱动通道：多路独立脉冲输出，适配大功率功率模块
- 隔离电压：通道间绝缘耐压 2000V AC
- 信号类型：驱动脉冲、故障反馈信号
- 工作温度：-25 °C ~ +70 °C
- 防护设计：板表涂覆三防涂层，防潮、防尘、防腐蚀
- 工作频率：适配系统额定载波频率
- 安装方式：单元插槽嵌入式安装
- 执行标准：符合工业电力电子设备相关规范
- 功耗：单块板卡典型功耗 7W
产品深度介绍

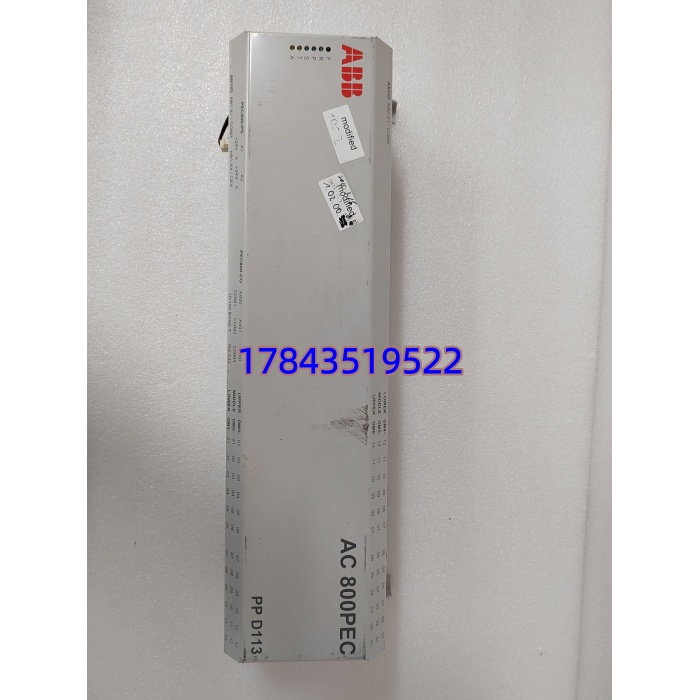

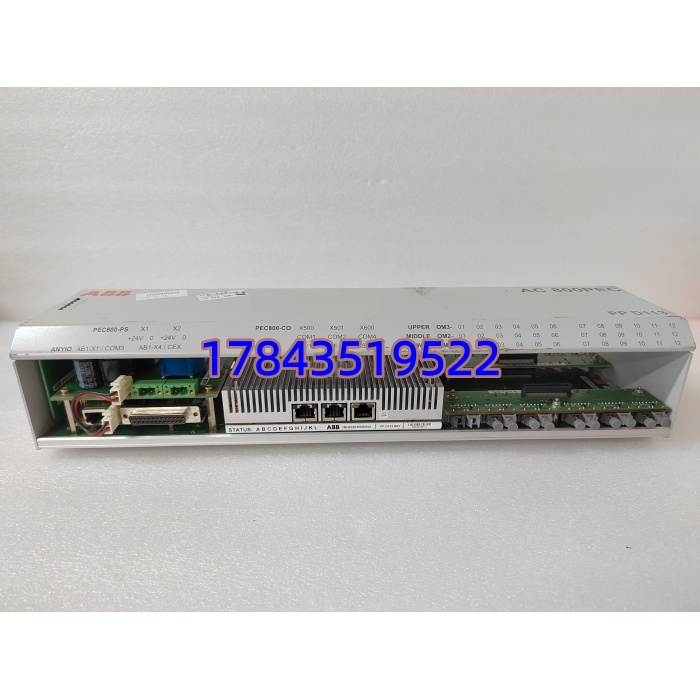

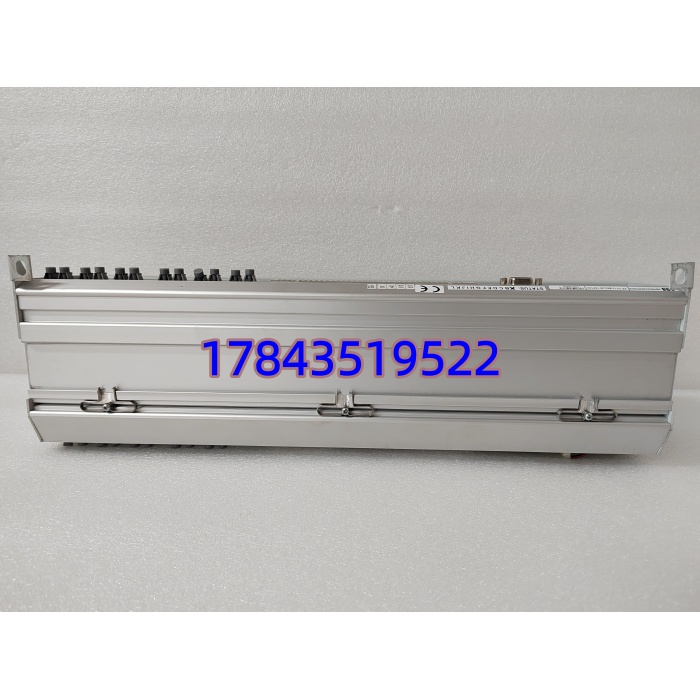

ABB PPD113B03-26-100100（3BHE023584R2625）是高压变频器、大功率传动设备内部的核心驱动板卡。板卡接收主控下发的控制信号，转换为驱动脉冲，触发 IGBT 等功率器件完成电能变换，同时实时采集功率单元运行状态并回传至主控系统。
板卡采用全隔离电路与三防工艺制作，可耐受柜内高温、粉尘与电气干扰。板载故障检测回路，能及时识别驱动异常、器件故障，配合系统完成保护动作，降低设备损坏范围，是大功率变频设备稳定运行的关键部件。
应用场景与行业案例
工程痛点
高压变频设备长期满负荷运行，驱动板卡易出现器件老化、脉冲输出异常问题。一旦驱动回路故障，会直接造成功率单元停机、整机跳闸，连续生产场景下会产生明显经济损失。普通通用板卡电路逻辑不匹配，无法直接代用。
典型应用场景
- 电力行业 – 电厂高压辅机变频系统用于引风机、送风机、循环水泵配套高压变频器，驱动功率单元，保障机组辅机连续运转。
- 石油化工 – 工艺压缩机变频装置适配厂区大功率压缩机，在连续生产工况下稳定输出驱动信号，规避非计划停机。
- 冶金行业 – 轧线主传动系统应用于轧机大功率传动设备，高抗振、宽温特性适配车间复杂工况。
- 市政水务 – 大型水泵高压变频柜负责水泵变频单元脉冲驱动，配合调速逻辑实现节能运行。
真实案例
某炼化厂两台高压循环水泵变频器陆续报单元驱动故障，设备频繁跳机，装置负荷被迫下调。现场检测确认原有驱动板卡元器件老化。
更换 PPD113B03-26-100100 3BHE023584R2625 后，脉冲输出恢复正常，故障告警消除。设备连续运行十个月未出现同类问题，装置负荷恢复至设计值，生产效率回归正常水平。
核心卖点与差异化
- 专用驱动逻辑，针对 ABB 高压变频系统优化，脉冲时序精准，不会出现相位偏差。
- 高等级电气隔离设计，阻断高低压侧信号串扰，提升整机安全系数。
- 整机三防涂层处理，适应工业控制柜多粉尘、高湿度环境，延长使用周期。
- 集成状态自检电路，故障反馈及时，便于运维人员快速定位问题。
- 原装同规格备件，插槽、接线、程序完全匹配，现场替换流程简单
