描述
产品深度介绍
ABB 3BHE006412R0101（UFC762AE101）是 ABB 专为中高压电机控制系统设计的高性能控制接口单元，适配 ACS8000 系列高压变频器、MVD 系列中压软启动器及 Symphony Plus/800xA 控制系统。作为驱动单元与上位系统的 “信号中枢”，负责控制指令解析、电机状态反馈、安全信号隔离及故障信息传输，实现双向精准通信与高可靠电机控制。
采用高密度 PCB 与冗余电路架构，融合 ABB 信号隔离技术，具备强抗干扰、宽温适应（-40℃~+70℃）及 SIL2 安全等级特性。广泛应用于冶金、电力、化工等高温、高粉尘、强电磁干扰场景，保障中高压电机启停、调速的稳定性与安全性。

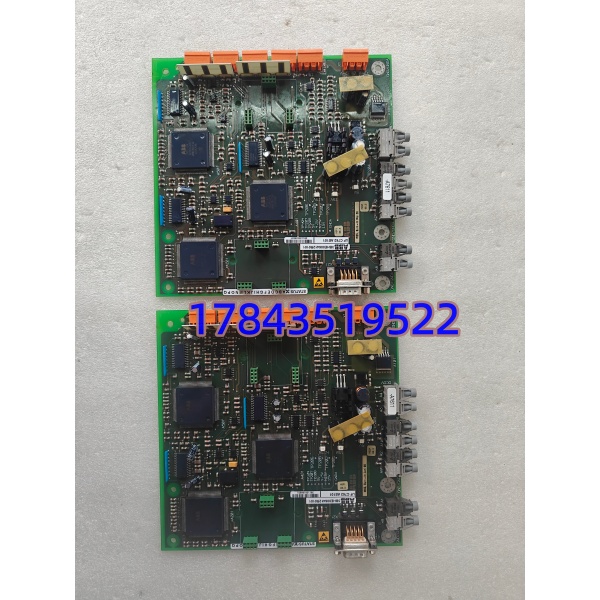

ABB 3BHE006412R0101 UFC762AE101
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 产品型号 | 3BHE006412R0101（UFC762AE101） |
| 产品类型 | 中高压变频控制板 / 电机控制接口单元 |
| 适配系统 | ABB ACS8000 高压变频、MVD 软启动、Symphony Plus/800xA |
| 工作电压 | 24V DC（18~32V DC） |
| 功耗 | 约 10W（典型） |
| 通讯接口 | 以太网 (100BASE-TX)、RS-485 (冗余 2 口)、USB；支持 Profinet/Modbus TCP/RTU |
| I/O 接口 | 模拟量：4-20mA 输入；数字量：24V DC I/O |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20（柜内安装） |
| 安全等级 | SIL2（IEC 61508） |
| 认证 | CE、UL、ATEX II 3G Ex ec IIC T4 Gc |
| 质保期 | 12 个月（自发货日起） |
质量透明化 SOP
1. 入库验收检测
- 来源追溯：核对原厂序列号、订货号（3BHE006412R0101）及适配清单
- 外观核验：PCB 无腐蚀划痕、焊点饱满、元件完好、标识清晰
- 标识检查：型号标签（UFC762AE101）、防伪标识完整可追溯
- 附件核对：原厂说明书、合格证、防静电袋齐全
2. 上机功能测试
- 测试环境：ABB ACS8000 高压变频测试台 + 模拟负载
- 测试内容：
- 通电自检：24V DC 供电，指示灯正常、无故障报警
- 通讯测试：以太网 / RS-485 通讯正常，协议匹配、数据交互无误
- 控制测试：电机速度 / 扭矩调节精准，响应迅速、无抖动
- 老化测试：连续带电 24 小时，温升正常、参数无漂移
- 可提供测试视频、数据报告供核验
3. 电气参数测试
- 绝缘电阻：500V 摇表，回路对地≥20MΩ
- 耐压测试：回路间 2kV AC/1 分钟，无击穿闪络
- 触点导通：接口端子接触电阻≤3mΩ，无虚接断路
4. 固件与配置核验
- 固件版本：读取原厂固件号，确保与 ACS8000/MVD 系统兼容
- 配置备份：默认参数拍照记录，无私自改装、参数篡改
5. 最终质检与包装
- 质检员逐项签字，张贴 QC 合格标签
- 防静电袋密封 + 气泡膜包裹 + 纸箱加固
- 随货附带质检报告、质保卡及适配型号说明

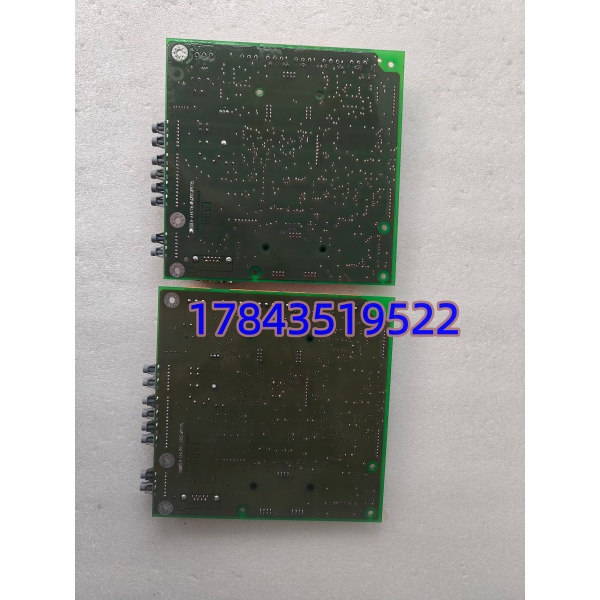

ABB 3BHE006412R0101 UFC762AE101
技术避坑指南
1. 适配系统混淆
- 问题：误购不匹配 ACS8000/MVD 系统的板卡，导致无法安装或控制异常
- 避坑：
- 采购前核对变频系统具体型号、序列号、出厂年份及硬件版本
- 确认板卡型号（UFC762AE101）与原系统完全一致
- 案例：某电厂更换时未核对型号，误购低压变频板卡，接口不匹配、通讯失败，延误机组启动
2. 静电击穿损坏
- 问题：安装未做防静电措施，精密芯片被静电击穿，通电烧毁
- 避坑：
- 操作前必须佩戴防静电手环，在防静电垫上作业
- 取放板卡仅接触边缘，严禁触碰 PCB、芯片及焊点
- 警示：静电电压可达数千伏，瞬间击穿高精度运算芯片，造成不可逆损坏
3. 电源电压不稳定
- 问题：供电波动超出 24V DC±20%，导致板卡死机、控制信号紊乱
- 避坑：
- 采用稳压电源，确保供电稳定在 24V DC（18~32V DC）
- 电源输入端加装浪涌保护器，抵御电网冲击与雷击干扰
- 经验：中高压变频系统供电需独立回路，避免与大功率设备共用电源
4. 安装环境不符合
- 问题：高温、潮湿、粉尘、腐蚀性气体环境，加速老化、故障频发
- 避坑：
- 环境温度控制在 – 40℃~+70℃，相对湿度≤95%（无凝露）
- 安装于密封机柜，加装防尘滤网、除湿装置与散热风扇
- 数据：环境温度每升高 10℃，电子元件寿命缩短约 50%，需严格控温
常见问题解答
Q1：这款板卡适配 ACS580/ACS880 低压变频器吗？A：不适配。UFC762AE101 是专为ACS8000/MVD 中高压变频系统设计，硬件接口、电压等级、通讯协议与低压变频器完全不兼容，无法安装使用。
Q2：更换板卡后，变频系统参数会丢失吗？A：正常情况下不会丢失。参数存储在主控单元或存储卡中，而非板卡上。更换后只需导入备份参数或核对参数；若异常，多为固件版本不兼容，需刷新固件。
Q3：板卡损坏后，能维修吗？还是必须更换？A：建议直接更换全新原装板卡。该板卡集成度高、元件精密（高速 DSP、光耦隔离、冗余通讯芯片），维修难度大、成本高、稳定性差、寿命短；原装板卡可保障长期稳定运行，享 12 个月质保。
Q4：质保期多久？是原装正品吗？A：提供12 个月质保（自发货日起），覆盖硬件故障与出厂缺陷。该板卡为ABB 全新原装正品，可提供原厂序列号、装箱单，支持 ABB 官方查验，非翻新、高仿件。
Q5：可以批量采购吗？批量采购有优惠吗？A：支持批量采购，可享阶梯优惠，采购量越大优惠力度越大；批量采购优先发货、缩短交期；如需批量报价，可联系客服提供数量获取专属方案。
