描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | XVC768115（3BHB7211R115） |
| 通道配置 | 16 路数字输入（DI），16 路数字输出（DO） |
| 输入信号 | 24VDC，NPN/PNP 兼容，光电隔离 |
| 输出信号 | 24VDC，晶体管输出，短路 / 过载保护 |
| 隔离耐压 | 500V AC 通道 – 背板隔离 |
| 响应时间 | 输入≤1ms，输出≤2ms |
| 工作电压 | 24VDC ±20%，反接保护 |
| 功耗 | ≤6W |
| 工作温度 | -25°C ~ +60°C |
| 防护等级 | IP20（控制柜内安装） |
| 尺寸 / 重量 | 100×100×60mm / 约 0.5kg |
| 适配机型 | ABB ACS880 系列变频器 |
产品深度介绍

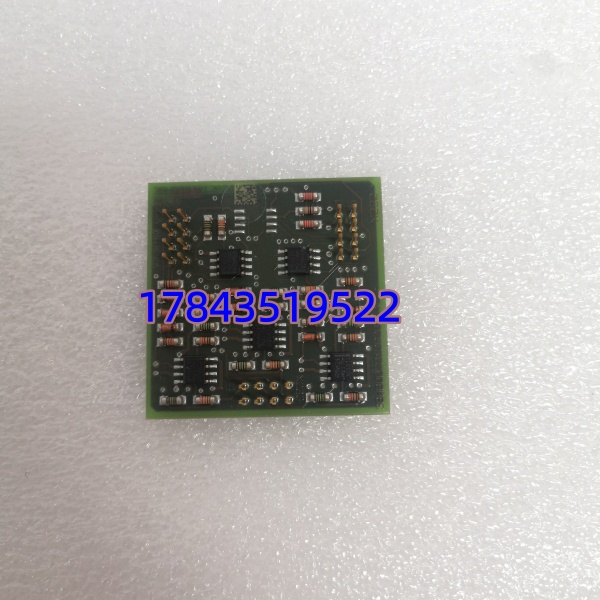

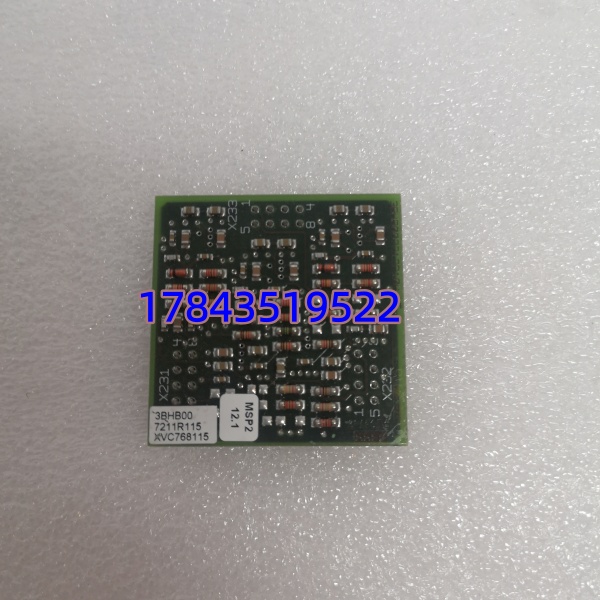

ABB XVC768115（3BHB7211R115）是专为ACS880 变频器设计的高密度数字量扩展模块，用于补足变频器本体 I/O 点数不足的场景。作为外部设备与变频器之间的接口，它负责采集现场开关、传感器等数字信号，并输出指令控制阀门、接触器、指示灯等执行元件。
模块采用全通道光电隔离设计，有效抵御变频器侧强电磁干扰；输出带短路与过载自保护，减少现场故障导致的模块损坏；24VDC 宽压适配工业标准供电，可直接接入现场常用传感器与执行器，简化接线与调试
应用场景与行业案例
工程痛点描述
ACS880 变频器本体自带 I/O 点数有限，在多设备联动、多状态监测场景下（如流水线、风机泵组、包装机械），原生接口不够用，只能额外加 PLC，成本高、布线复杂、响应慢。XVC768115 直接插变频器扩展槽，免 PLC、省布线、响应快。
典型应用场景
- 制造业流水线 – 多工位信号交互输送线变频器扩展 I/O：接入 12 个工位光电传感器、急停开关，输出控制滚筒启停、转向、报警灯，实现单变频器统筹整条线逻辑。
- 水处理 – 风机 / 泵组联动控制污水厂 4 台曝气风机（ACS880）各插 1 块 XVC768115：接入风压、液位、阀门反馈，输出控制风机启停、导叶开度、报警，就地闭环、减少上位机依赖。
- 暖通空调 – 大型楼宇 HVAC商业楼冷水机组变频器扩展：接入冷冻水 / 冷却水温度开关、压差开关、水流开关，输出控制冷却塔风机、水泵、电动阀，节能联动、故障自诊断。
- 包装机械 – 高速贴标 / 灌装线灌装线主变频器扩展：接入瓶位检测、标签到位、缺料报警，输出控制灌装阀、贴标电机、剔除机构，高速响应、减少中间环节延迟。
真实案例
某汽车零部件厂冲压线升级2025 年 10 月，华东某汽配厂冲压线原用 “ACS880 + 小型 PLC” 控制上下料与输送，PLC 频繁受变频器干扰死机，每月停机 3–5 次，每次 1–2 小时，影响产能。
拆除 PLC，每台 ACS880 变频器加装 1 块 XVC768115：DI 接急停、安全门、模具到位、料位；DO 接冲床启停、输送线正反转、报警灯、蜂鸣器。逻辑直接在变频器内部编写，响应从 50ms 降至 2ms，干扰问题彻底解决。
