描述
产品详情
・型号：GVC703AE01（3BHB003387R0101）；配套器件 5SHX08F4502、5SXE05‑0151・品牌：ABB・系列：ACS6000 高压变频器功率单元
规格参数
| 项目 | 规格 |
|---|---|
| 板卡全称 | IGCT 门极驱动与功率接口板 GVC703AE01 |
| 物料订货号 | 3BHB003387R0101 |
| 配套 IGCT 器件 | 5SHX08F4502（4500V/800A），5SXE05‑0151 门极组件 |
| 控制信号 | 光纤接收触发指令，光纤回传故障状态 |
| 器件等级 | 4500V IGCT 功率器件 |
| 板卡供电 | 外部辅助供电，电压参数需核对原厂手册 |
| 保护功能 | 器件短路、过流、门极故障、温度异常检测 |
| 适配设备 | ABB ACS6000 中高压变频器功率柜 |
| 冷却条件 | 配合功率单元水冷 / 风冷系统 |
| 工作温度 | 0℃~+60℃机柜内部，器件结温上限以器件手册为准 |
| 重量 | 约 1.2kg |
| 产品状态 | 原厂停产，市面流通拆机、检测翻新备件；全新原厂极少 |
| 硬件约束 | 驱动板、IGCT 器件、门极组件必须成套匹配，不可随意混搭 |
产品介绍

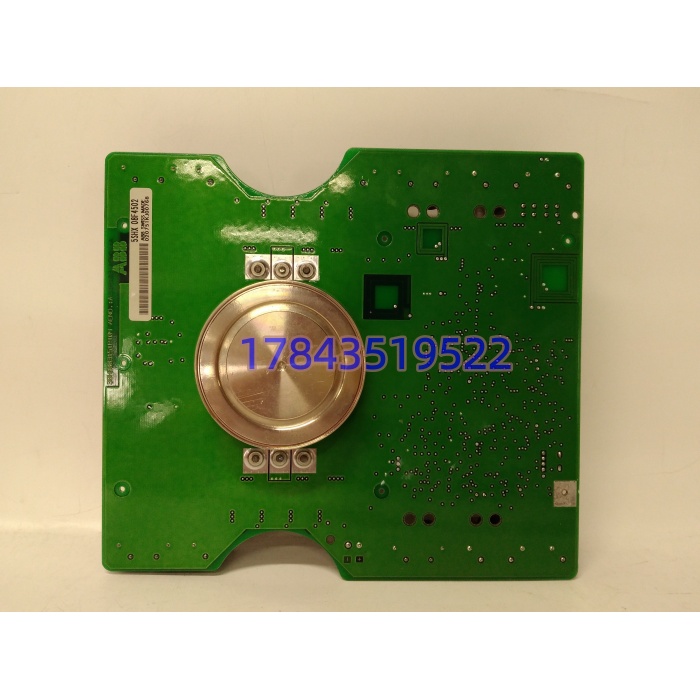

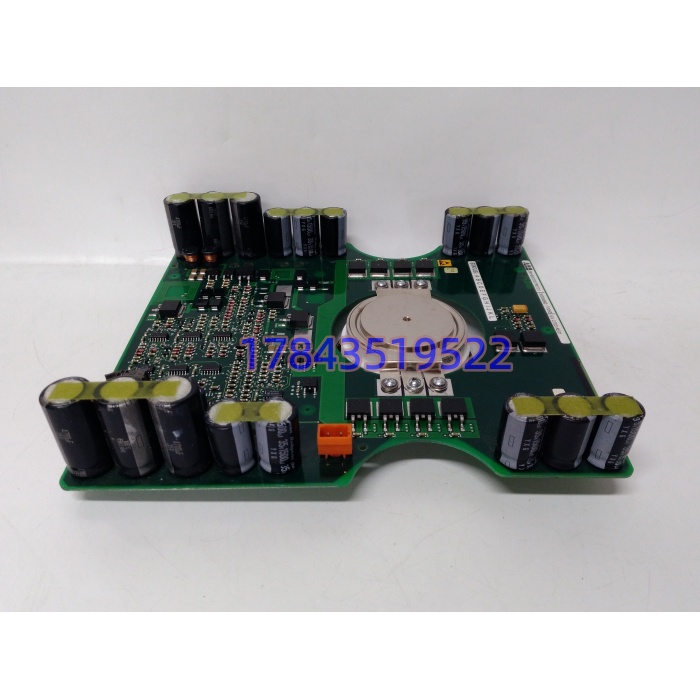

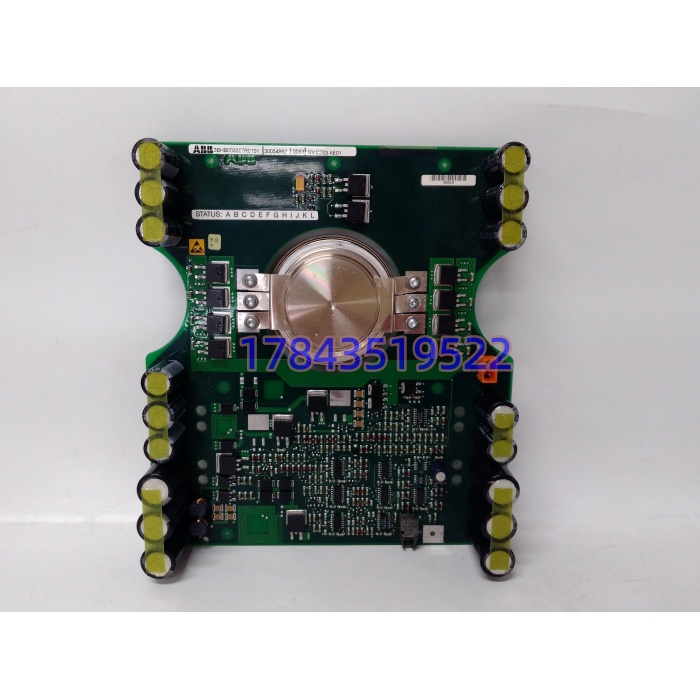

GVC703AE01（3BHB003387R0101）是 ACS6000 高压变频的 IGCT 门极驱动板，整套组件包含驱动板、IGCT 功率芯片 5SHX08F4502、门极组件 5SXE05‑0151，三者成套配合使用。板卡接收上位主控通过光纤下发开通、关断指令，生成大功率门极脉冲去控制 IGCT，同时实时监测器件状态，一旦出现短路、门极异常，通过光纤向上报故障，触发变频器保护停机。
坦白讲，这套属于高压功率核心组件，和普通低压 PLC 板不能类比。驱动板、IGCT 器件、门极组件之间有版本配对关系，随便混用不同批次器件，会出现开通时序异常，严重直接炸功率单元。现在原厂不再批量供货，存量冶金、电厂高压变频只能依靠拆机备件维持，采购不能只看单块板卡型号，要确认整套组件匹配。
应用场景与行业案例
痛点切入：高压变频功率单元故障直接造成整套大功率电机停机，生产全线跳停；驱动板、IGCT 器件隐性损伤，上电才暴露；器件、驱动版本不配对，上机直接损坏功率单元，检修成本很高。
典型场景
- 冶金轧机传动：大功率轧机电机 ACS6000 变频，四象限运行，依靠 IGCT 单元完成逆变回馈。
- 电厂引风机、送风机：大功率高压电机调速，风机负载连续 24 小时运行。
- 矿山提升机传动：重载四象限工况，要求快速故障检测保护。
- 大型化工高压电机：压缩机、泵类大功率电机变频调速。
真实案例：我现场处理过一套钢厂轧机 ACS6000 高压变频，运行当中报功率单元故障跳闸。排查定位一相 IGCT 回路损坏，5SHX08F4502 器件击穿，连带 GVC703AE01 驱动板部分回路受损。仓库备有整套检测过的拆机套件，核对硬件版本配对，完成水冷回路检漏，光纤链路校验，更换整套功率组件，做单元耐压与空载测试，两个半小时恢复轧机运行。说实话，高压 IGCT 备件，只换单块驱动板不检查 IGCT 器件，很容易二次炸机。
