描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整物料编号 | 3BSC980004R1014 |
| 元件代号 | 3ASC25H203 |
| 功能型号 | DAPC100 |
| 设备归属 | ABB 大功率传动驱动单元内置主控板 |
| 核心功能 | 速度 / 转矩闭环控制、编码器反馈采集、故障诊断 |
| 通讯接口 | 光纤链路、内部并行总线 |
| 信号类型 | 编码器差分信号、驱动功率回路采样信号 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 防护条件 | 安装于驱动器柜体内部，IP20 |
| 湿度范围 | 5%~95%，无凝露 |
| 固件载体 | 板载闪存芯片，固件版本绑定驱动整机程序 |
| 生命周期 | 原厂停产，无持续量产新品 |
产品深度介绍

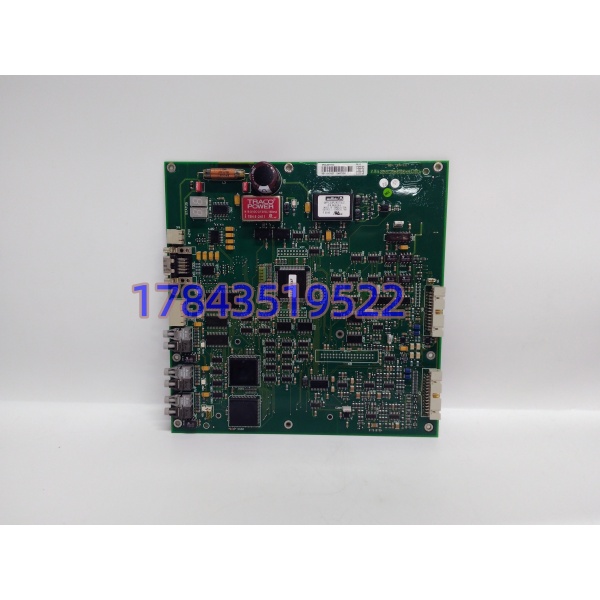

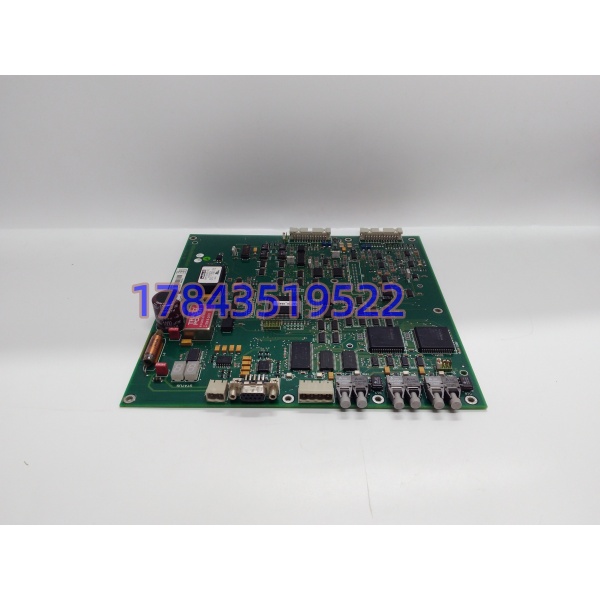

3ASC25H203（DAPC100 / 3BSC980004R1014）是 ABB 大功率传动驱动单元配套主控板卡，作为驱动器内部核心运算单元。板卡负责接收上位控制指令，采集电机编码器反馈、直流母线电压、输出电流采样信号，完成闭环调节算法，输出脉冲信号控制功率器件。
整套传动系统的运行逻辑、故障判断、速度环与转矩环调节全部依托这块主板实现。在大量老旧轧机、卷扬、风机水泵传动装置中广泛配套。相比后期换代主板，该型号硬件架构固定，不能直接跨系列兼容新款驱动单元，设备大修时必须匹配同型号备件。
应用场景与行业案例
很多钢厂、水泥厂、港口起重设备仍在运行早期 ABB 大功率传动装置，一旦 DAPC100 主控板故障，电机驱动单元直接停机，整条生产线失去动力。驱动器内部板卡故障不同于外围元器件，很难临时短接或者替代，等待原厂订货周期普遍超过 8~12 周。
典型应用场景：
- 冶金行业 – 轧线主传动、辊道驱动 板材轧机、加热炉辊道大功率电机驱动控制，对转矩响应与连续运行稳定性要求高。
- 港口起重 – 集装箱岸桥、门机卷扬驱动 提升机构、大车行走传动，设备停机直接影响码头装卸作业。
- 水泥建材 – 回转窑主传动、大型风机驱动 窑主电机、高温一次风机变频驱动，连续生产工况不允许长时间停机检修。
- 水处理 / 能源 – 大型循环水泵、增压风机传动
案例：华东某钢铁厂轧线抢修 去年秋季检修期间，粗轧辊道一台 ABB 驱动单元报主控通讯故障，现场排查定位 3ASC25H203 板卡硬件损坏。原厂反馈无现货，订货周期接近 3 个月。 轧线属于连续生产单元，长期停机将造成大量待加工钢坯堆积。项目寻找到现货备件，提前在测试台完成通电核验，核对板卡固件版本。检修窗口期完成板卡更换，下载驱动参数后空载试车正常，顺利恢复辊道运行。 设备主管后续把同款板卡纳入关键备件清单常备库存。
质量透明化检测流程
- 入库验收检测 核对板卡丝印、完整物料号 3BSC980004R1014；全面目视检查电路板，无烧痕、无线路腐蚀、电容无鼓包、接插件引脚无氧化弯折；核对配套卡扣、固定配件。
- 上机功能测试 使用同系列驱动测试机架通电测试；核查板卡上电自检指示灯状态；接入模拟编码器信号，验证反馈采集通道；连续 24 小时通电老化测试，全程留存照片与测试视频，可按需提供给客户。
- 电气参数测试 使用 Fluke 万用表测量板卡各路供电回路；检测线路有无隐性短路；检查光纤收发通道连通性。
- 固件 / 配置验证 读取板卡当前固件版本并存档；记录板上跳线、拨码原始位置拍照留存，方便现场对照。
- 最终质检包装 质检人员复核全部测试记录；板卡单独使用防静电袋密封，外层气泡膜缓冲防护；粘贴 QC 合格标签并标注检测日期。
