ABB 3AFE61320946P000 | LDMUI-01 负荷监测接口模块

描述

产品深度介绍

ABB 3AFE61320946P000（LDMUI-01）是专为工业电力与传动系统设计的负荷需求监测接口模块，核心用于精准采集电气负荷数据、监测设备运行状态并实现多协议数据传输，适配 ABB 传动设备、DCS 及电力监控系统。

模块支持双电源冗余供电，适配严苛工业环境；兼容 Modbus RTU、BACnet、PROFIBUS 等主流协议，可无缝对接 PLC、SCADA 系统；具备自诊断与故障预警功能，实时监测链路状态，广泛应用于电力、冶金、化工、水处理等需负荷监控的场景，是老旧系统改造与数据采集升级的核心备件。

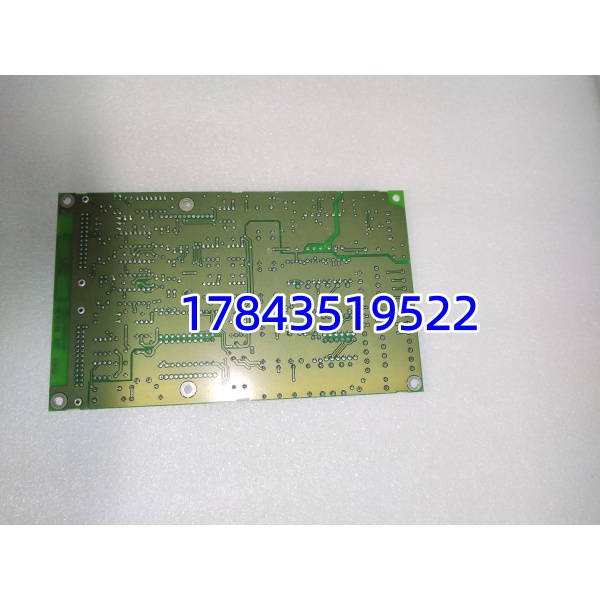

ABB 3AFE61320946P0001

关键技术规格

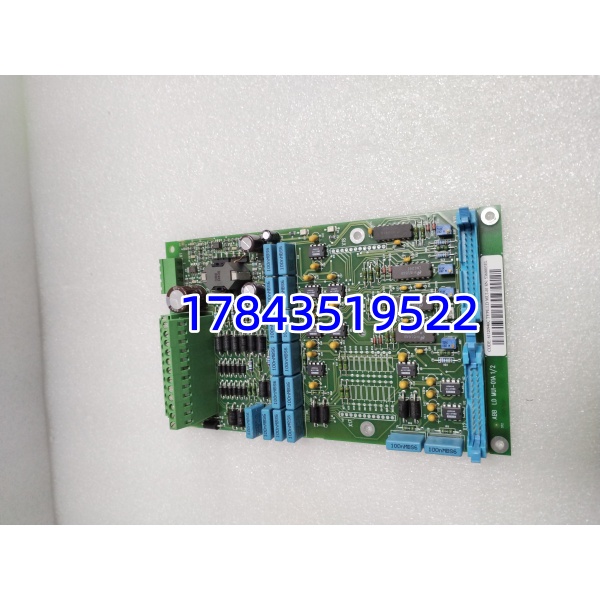

ABB 3AFE61320946P0001

SOP 质量透明化检测流程

1. 入库验收检测核验原厂序列号、标签清晰无打磨；核对装箱单与出厂合格证；外观无划痕、烧蚀、拆装痕迹；电路板无腐蚀、针脚完好，防静电袋未拆封。
2. 上机功能测试（Live Test）接入 24V DC/230V AC 双电源，上电自检指示灯正常；模拟负荷信号输入，测试数据采集精度符合标准；通信协议对接测试，数据收发稳定；24 小时通电老化测试，记录温升与运行状态，留存测试报告。
3. 电气参数测试测量双电源供电电压正常，冗余切换功能可靠；测试通信接口信号强度与稳定性；校验负荷测量精度，误差在允许范围内；绝缘电阻测试（500V 摇表）阻值＞10MΩ。
4. 固件 / 配置验证读取模块固件版本，确认无修改；备份出厂默认配置文件，记录通信参数与负荷测量设置；检查电路板元器件焊接牢固，无虚焊、漏焊。
5. 最终质检与包装质检员签字确认；防静电袋密封，气泡膜加固防震；粘贴日期型合格标签，可提供检测实拍视频与报告。

技术避坑指南

1. 供电模式与冗余配置错误模块支持 24V DC/230V AC 双电源冗余，仅接单电源会失去冗余保护，电源波动时易导致模块停机、数据中断。曾有项目未接冗余电源，电网波动时模块频繁离线，加装双电源后运行稳定。更换前务必确认供电配置，严格按手册接线。
2. 通信协议与参数不匹配对接 PLC/SCADA 时，协议类型、波特率、地址设置错误，会导致无法通信、数据丢包。不同协议（如 Modbus 与 PROFIBUS）参数差异大，更换前需记录旧模块通信配置，避免凭经验设置。
3. 负荷信号接线极性错误输入信号正负极接反，会导致测量数据失真、模块报错，甚至损坏内部采样电路。拍照留存旧模块接线，严格按照端子标识接线，接线后复测信号正常再上电。
4. 安装环境散热不足模块工作温度上限 + 60℃，安装空间狭小、散热不良会导致高温报警、测量精度漂移，甚至缩短使用寿命。安装时需预留≥50mm 散热空间，环境温度过高时加装散热风扇。
5. 静电防护不到位模块内部采样芯片精密，拆装必须佩戴防静电手环，在防静电垫操作。干燥冬季徒手操作，静电击穿芯片风险极高，曾有工程师违规操作导致模块报废，损失上千元。

常见问题解答（FAQ）

Q1：这个模块可以单独使用吗，必须搭配 ABB 传动设备吗？A：可单独作为电力负荷监测单元使用，不强制搭配 ABB 传动设备。支持标准工业协议，可对接其他品牌 PLC、SCADA 系统，但需正确配置通信参数，优先在 ABB 电力与传动系统中原配使用，兼容性更稳定。

Q2：支持热插拔吗？A：不支持。更换时必须断开所有供电电源，带电插拔会冲击内部采样与通信电路，烧毁模块，还可能损坏相连的传感器与通信设备，扩大故障范围。

Q3：负荷测量数据波动大是什么原因？A：大概率是供电电压不稳、接线松动、通信干扰或传感器信号异常。优先检查双电源供电与接线端子，再排查通信线路屏蔽是否完好，最后校验传感器精度，多数问题可快速解决。

Q4：质保多久，缺货时能替代吗？A：现货提供 12 个月原厂标准质保。该型号为专用负荷监测模块，无完全兼容替代型号，建议提前备货缓冲库存，做好最后一次采购规划，避免突发故障无备件替换。

Q5：可以在防爆环境使用吗？A：不建议直接用于防爆 1 区 / 21 区环境。模块无 ATEX 防爆认证，需在防爆环境使用时，需加装防爆外壳并符合现场防爆等级要求，否则存在安全隐患。
