ABB 216NG63A HESG441635R1 HESG216877K | Procontrol 24V/10A 冗余电源模块

描述

关键技术规格

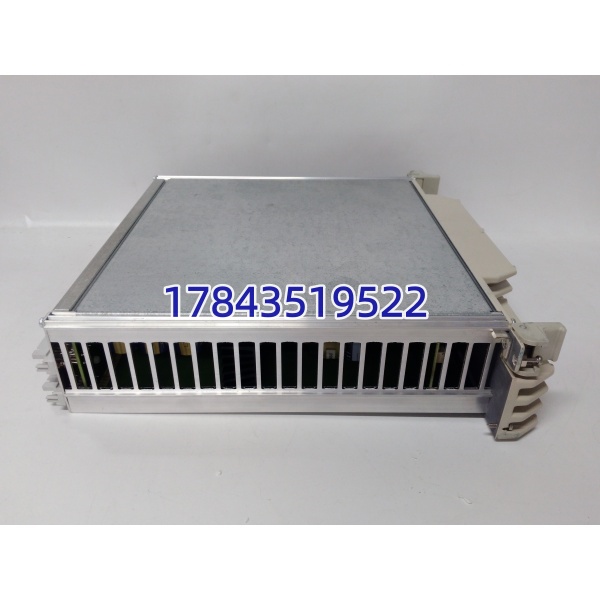

ABB 216NG63A HESG441635R1 HESG216877K

产品深度介绍

这套 ABB 216NG63A+HESG441635R1+HESG216877K 是 Procontrol/AC800M 控制系统的专用冗余电源套件，由主电源模块、冗余底座及连接背板组成。主电源 216NG63A 负责将宽范围交流电转为稳定 24VDC，底座与背板实现多电源并联冗余与信号互连，确保单点故障不影响供电。

整套具备宽电压输入、高隔离、完善保护与冗余切换能力，适配电网波动大、可靠性要求高的连续流程工业场景，是电厂、化工、冶金等 DCS 系统的常用 “心脏级” 备件。

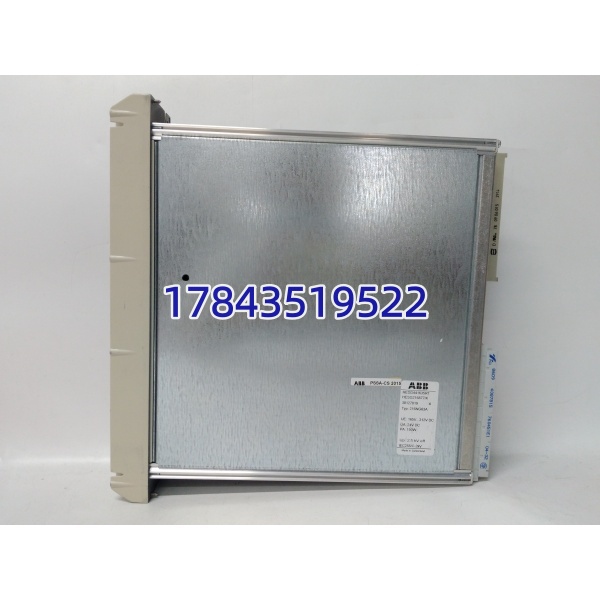

ABB 216NG63A HESG441635R1 HESG216877K

应用场景与行业案例

工程痛点

连续生产工况下，普通电源易因电网波动、老化故障导致控制系统失电，引发非计划停机，损失巨大；老旧系统备件停产，替换兼容性风险高。

典型应用场景

1. 电力行业 – 电厂 DCS / 燃机控制为锅炉、汽轮机、燃机的控制站与 I/O 提供 24V 电源，冗余配置保障电网波动或单电源故障时无停机。
2. 石油化工 – 炼化装置控制系统精馏塔、反应釜等关键回路的控制单元供电，宽电压输入适配厂区不稳定电网，减少电压波动导致的故障。
3. 冶金行业 – 轧线 / 高炉自动化高温、粉尘、强电磁干扰环境下，为 PLC、仪表、执行器提供稳定电源，高隔离与抗干扰设计适配恶劣工况。
4. 水处理 – 大型污水厂 SCADA 系统中控室与分布式 I/O 的 24V 供电，冗余架构保障曝气、加药、沉淀等工艺连续监控，避免停电导致工艺失控。

真实案例

去年 10 月，山东某大型化工厂 AC800M 系统原电源模块老化，电网波动时频繁跳闸，每班需重启 1-2 次，严重影响生产连续性。更换这套 216NG63A 冗余电源套件后，宽电压输入完美适配厂区 400V 波动电网，N+1 冗余切换无感知，连续运行 5 个月无跳闸；系统可靠性大幅提升，非计划停机时间减少 98%。该厂后续追加 2 套作为关键备件，彻底解决电源单点故障隐患。

质量透明化检测 SOP

1. 入库验收检测核对原厂序列号、型号标签，检查外壳无变形、端子无氧化；核验装箱单、合格证，确保主电源、底座、背板及附件齐全。
2. 上机功能测试搭建 ABB AC800M 测试机架，接入 85–264VAC 可调电源；连续 72 小时老化测试，监测输出电压稳定性、温升、纹波；验证冗余并联切换、保护功能（过载 / 短路 / 过压）及背板通讯，生成测试报告。
3. 电气参数测试用 Fluke 115 万用表测输入 / 输出电压、电流；500V 摇表测绝缘电阻＞10MΩ；检测耐压、过压 / 欠压保护阈值，确保电气安全。
4. 固件与配置验证读取电源固件版本（如 V2.15）并记录；备份冗余配置参数，DIP 开关 / 跳线拍照存档，确保配置可追溯。
5. 最终质检与包装质检员签字确认，防静电袋密封，气泡膜 + 纸箱独立包装，贴 QC 合格标签；可提供测试视频 / 照片备查。

技术避坑指南

1. 输入电压范围误判问题：将 85–264VAC 款误用于 380VAC 电网，导致电源烧毁。避坑：216NG63A 为宽电压款，严禁接入＞264VAC；上电前用万用表实测输入电压，匹配规格。案例：有工程师误接 380V，上电瞬间电源炸机，损失近万元。
2. 冗余并联配置错误问题：多电源并联时未按手册接均流线，导致负载不均、单机过热报警。避坑：并联冗余必须连接均流电缆；底座与背板按标识接线，确保电流均分。
3. 背板与底座型号不匹配问题：混用不同批次底座 / 背板，导致接触不良、供电中断。避坑：严格成套使用 216NG63A+HESG441635R1+HESG216877K；更换前核对型号与序列号，确保成套匹配。
4. 散热不良触发过温保护问题：安装空间狭窄、风道堵塞，运行 2 小时后过温停机。避坑：上下左右留≥100mm 散热间隙，垂直安装；环境温度超 50℃时加强通风，避免密闭柜使用。
5. 静电击穿损坏模块问题：冬季干燥，未防静电操作，上电后电源无输出、内部元件损坏。避坑：拆装戴防静电手环，在防静电垫操作；模块存放于防静电袋，远离静电敏感区域。
