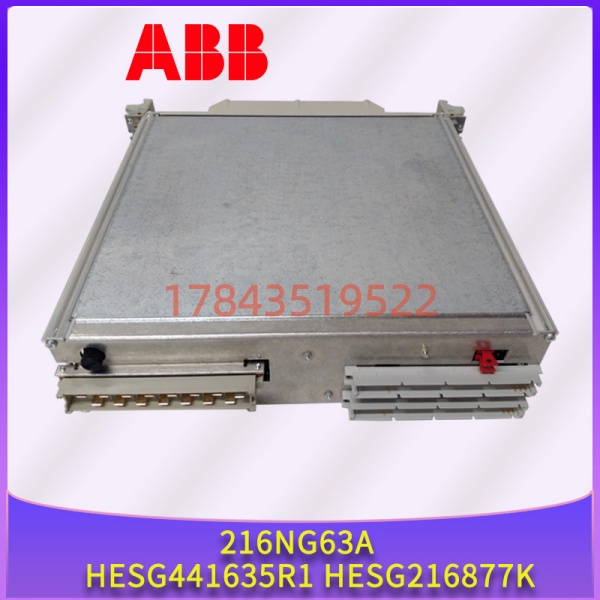

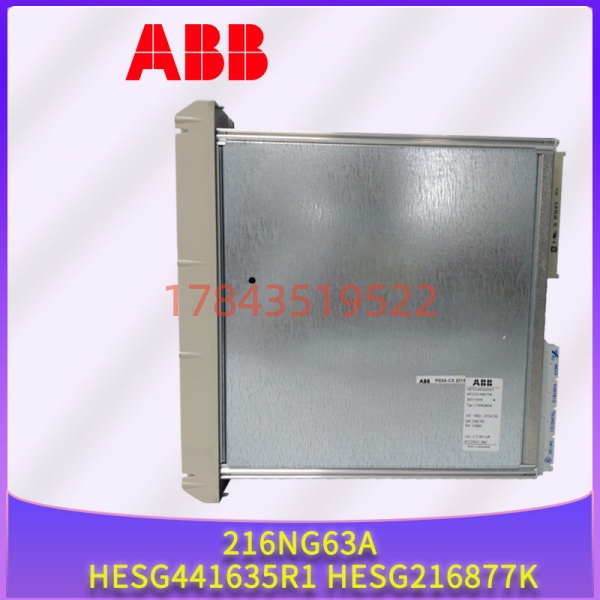

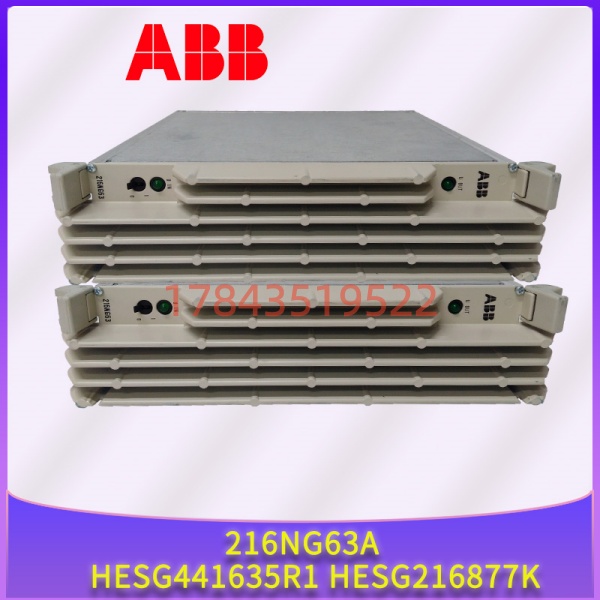

ABB-216NG63A-HESG441635R1-HESG216877K电源模块

描述

关键技术规格

整体规格

216NG63A 电源模块参数

HESG441635R1 冗余底座规格

HESG216877K 连接背板规格

保护与认证

产品深度介绍

216NG63A不是一块孤立的电源模块，而是一套完整的冗余供电解决方案。它由三个组件协同工作：216NG63A是电源模块本身，HESG441635R1是冗余底座，HESG216877K是连接背板。这套组合是ABB AC800M DCS系统和REG216继电保护装置的“电力心脏”。

要理解这套系统为什么重要，得先搞清楚AC800M控制器的供电逻辑。AC800M的CPU模块(如PM864A)本身不带电源，需要外部提供24VDC。如果只用一个电源模块，一旦这个模块故障——比如电容老化、雷击损坏、过热保护——整个控制器就断电了，控制站瘫痪，现场设备保位。在电厂、化工厂这种连续生产场景，这意味着灾难性的停机损失。

216NG63A冗余系统的设计目标就是解决这个问题：让电源“永不掉电”。

216NG63A电源模块的输入是85-264VAC宽压自适应，输出24VDC/10A，效率>90%，发热量低。它的核心能力不是参数本身，而是与HESG441635R1底座的协同工作。当两块216NG63A插在HESG441635R1上时，底座内部的均流总线会自动让两块电源各带50%负载——比如系统总负载8A，每块各带4A。一旦某块故障，另一块瞬间接管全部电流，系统毫无察觉。这种“无扰切换”是N+1冗余的精髓。

HESG441635R1冗余底座是整个套件的“骨架”。它提供并联母排和通信接口，支持两块216NG63A模块同时插入。底座内部实现了自动均流和故障隔离——一块模块坏了不会影响另一块。而且底座支持热插拔：现场运维人员可以在系统运行时拔下故障的216NG63A，插上新模块，系统自动识别并恢复冗余状态。

HESG216877K连接背板负责把电源输出分配给下游设备——AC800M控制器、S800 I/O模块、CI854A通信扩展站等。它本质上是一个“电源分配器”，确保每一路负载都能得到稳定的24VDC供电。

网上信息混乱的重要澄清：大量网站把216NG63A描述成“6500V/1800A HVDC高压直流变流阀模块”、“ACS500变频器控制器模块”、“2通道模拟量输出模块”等。这些说法与实物严重不符。一个85-264VAC输入、24VDC/10A输出、DIN导轨安装的模块，不可能同时是6500V/1800A的高压功率器件。根据ABB官方技术资料和多个供应商的实物描述，216NG63A++HESG216877K的正确定位是AC800M/REG216系统的冗余电源套件。

现场痛点

搞DCS系统维护的都知道，电源模块是控制柜里“最容易坏但又最容易被忽视”的部件。

CPU模块五年不坏一块，但电源模块——电容老化、雷击浪涌、风扇卡死、过载保护——三五年坏一块很正常。问题是，很多控制站用的是单电源配置。电源模块坏了，整个控制站就黑了：控制器掉电、I/O模块全灭、现场设备保位，操作员站上该区域的数据全部变红叉。

去年去一个火电厂，他们的控制站的电源模块坏了，整排机架没电。电气专工老张翻备件柜，空的。问原厂代理，说216NG63A有现货但要调货，3-5天。3到5天？这台机组是调峰机组，但控制站停电意味着所有涉及该区域的设备都不能操作，只能等。

后来我们给他推荐了冗余方案——两块216NG63A插在底座上。老张说：“以前一块电源扛着，天天提心吊胆。现在两块互备，就算坏一块，另一块顶着，我可以慢慢买备件，不着急。”

典型应用场景

1. 300MW、600MW机组的DCS控制站，控制器(PM864A/PM865A)需要24VDC供电。用两块216NG63A做N+1冗余，即使一块故障，另一块无缝接管，保证控制器不掉电。
2. 燃气轮机发电 – 燃机控制系统
   燃机控制对电源可靠性要求极高——燃机运行时控制器断电，后果不堪设想。216NG63A冗余系统是燃机项目的标配。
3. 石油化工 – 反应釜安全联锁系统
   化工反应釜的温度、压力、搅拌状态全靠DCS实时监控。216NG63A的稳定输出确保I/O模块不“抽风”，联锁逻辑不误判。
4. REG216继电保护装置 – 辅助供电
   REG216发电机保护机架需要稳定的24VDC供电。216NG63A作为辅助电源模块，为保护装置提供核心电源。
5. S800远程I/O站 – 现场机柜供电
   在装置现场的远程I/O柜中，216NG63A为DI/DO/AI模块统一供电，简化布线，提高可靠性。

核心卖点与差异化

216NG63A 电源模块

· N+1真冗余，非摆设 – 通过底座内部的均流总线，实现毫秒级负载平衡。双模块各带50%负载，一块故障时另一块瞬间接管全部电流，系统无感知

· 宽压输入85-264VAC – 全范围自适应，不用再为现场电压波动提心吊胆。适配全球电网标准

· 10A/240W输出能力 – 足够为控制器 + S800 I/O站 + 通信模块同时供电

· 热插拔支持 – 更换216NG63A无需停机！拔下来，插新卡，系统自动识别

· 效率>90%，发热低 – 配合机柜风扇，长期运行稳定可靠。电源是机柜里最怕热的部件，ABB把热管理做到了极致

· -25°C至+70°C宽温 – 适应电厂、化工厂、户外控制站的恶劣环境

· LED状态可视 – 绿灯=正常，红灯=过载或内部故障，运维人员巡检时一眼就知道哪块该换了

冗余底座

· 自动均流技术 – 两块216NG63A插入底座后自动均衡负载，每块各带50%。一块故障时，另一块自动承担100%负载

· 故障隔离设计 – 一块模块坏了不会影响另一块，也不会影响下游设备

· DIN导轨安装 – 标准35mm导轨，安装方便，与S800 I/O系统无缝集成

HESG216877K 连接背板

· 电源分配中枢 – 将216NG63A的24VDC输出分配给控制器和I/O模件，简化布线

· 远程监控能力 – 通过Control Builder M，可远程读取每块电源的输出电压、电流、温度及故障代码。某电厂就靠这个功能提前发现电容老化，避免了非计划停机

· 兼容性强 – 不仅用于AC 800M主控站，还可部署在远程I/O站(如带CI854A的TB5xx机架)

成套优势

· 原厂配套设计 – 三者在ABB系统中本来就是配套使用的，兼容性无争议

· 完整冗余方案 – 从电源模块到底座到背板，一套组件覆盖冗余供电的全部需求

· 深度集成800xA – 通过Control Builder M可远程监控电源状态，提前预警故障

· 一年质保 + 上机测试 – 出货前在真实测试平台上验证冗余切换功能

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期
