描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 216EA61b（HESG448230R1） |
| 输入范围 | 0.1–10A（可配置）；24–250V AC/DC |
| 精度 | 满量程 ±0.1% |
| 分辨率 | 12 位 |
| 通道数 | 8 路模拟量输入 |
| 保护功能 | 过流、短路、接地故障（阈值可调） |
| 继电器输出 | 2× 转换触点（5A/250V AC） |
| 通信 | RS‑485，Modbus RTU |
| 电源 | 24VDC；功耗≤10W |
| 工作温度 | -25°C ~ +70°C |
| 绝缘耐压 | 1500V AC |
| 尺寸 / 重量 | 207×125×46mm / 1.2kg |
| 认证 | IEC 60255、CE、UL |
产品深度介绍

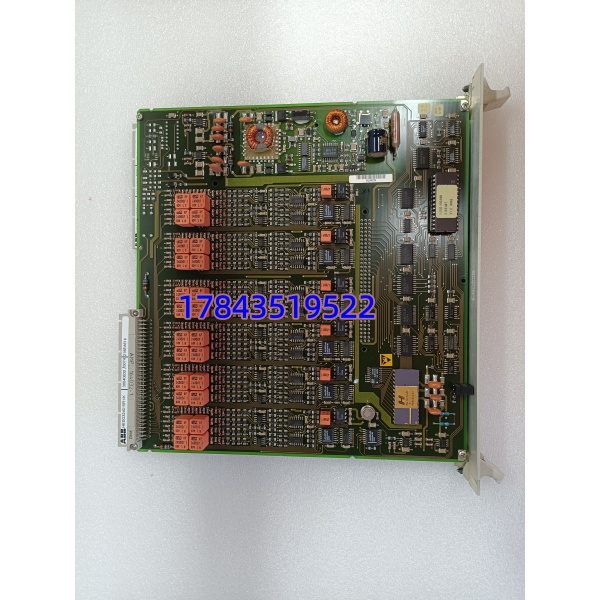

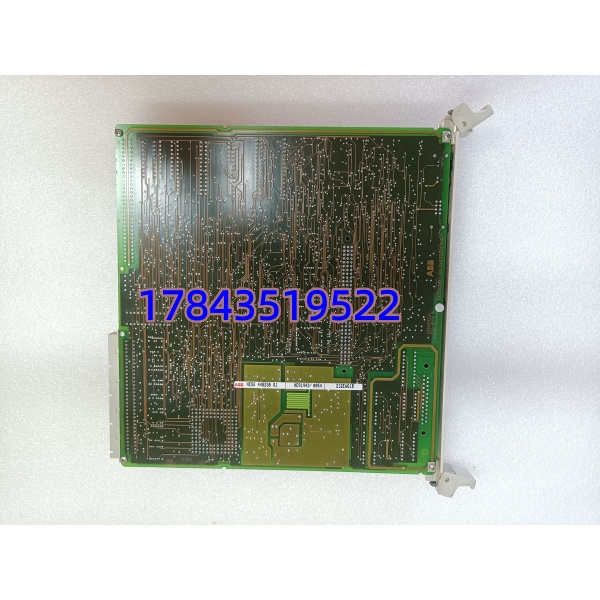

ABB 216EA61b（HESG448230R1）是 ABB 专为电力与过程工业设计的多功能模拟量输入板卡，集成高精度信号采集与电气故障保护功能，可直接监测 24–250V 交直流电压及 0.1–10A 电流信号。
它内置 12 位 ADC 与硬件级保护电路，每通道独立过流 / 短路 / 接地故障检测，响应快、抗干扰强。支持 RS‑485 Modbus RTU 通信，适配 ABB DCS/PLC 系统，也可第三方集成。宽温设计与高绝缘耐压，适合电厂、石化等严苛环境，是电气参数监测与设备保护的核心 I/O 部件。
应用场景与行业案例
工程痛点描述
电力与流程工业中，高压 / 大电流设备需高精度监测 + 快速故障保护，普通 I/O 卡耐压低、无硬件保护，易烧卡或误动作，导致停机或设备损坏。216EA61b 专为解决此类问题设计。
典型应用场景
- 电力行业 – 厂用电与辅机监测监测高压开关柜、变压器、电机的电压 / 电流，过流 / 短路时快速报警跳闸，保护设备。
- 石油化工 – 大功率泵与压缩机保护监测电机运行电流，堵转 / 过载时联锁停机，避免烧毁绕组。
- DCS 系统 – 电气参数采集站作为 DCS 与高压设备的接口，采集电气参数上传系统，实现远程监控与故障诊断。
- 轨道交通 – 牵引供电监测监测牵引变流器输出电压 / 电流，异常时触发保护，保障供电稳定。
真实案例
某电厂高压电机保护卡更换去年 9 月，北方某 300MW 电厂 #2 炉引风机电机电流波动大，原监测卡无故障保护功能，多次误报警。原厂卡订货周期 6 周，影响机组可靠性。
更换为全新原装 216EA61b 后，精准采集电流信号，过流 / 短路保护正常投入，波动与误报警消除。模块稳定运行至今，该厂将其列为关键备件，常备 2 块。
技术避坑指南
- 输入量程与信号不匹配
- 问题：量程选错，导致测量不准或烧通道
- 避坑：核对现场信号类型（AC/DC）、电压 / 电流范围；按手册配置量程；空载上电测试
- 案例：某化工厂误设 0–5A 量程接 10A 电流，通道烧毁
- 通信地址冲突
- 问题：同网多卡地址重复，数据混乱
- 避坑：记录旧卡地址；新卡设唯一地址；下载前核对
- 接地与干扰问题
- 问题：接地不良导致信号漂移、误保护
- 避坑：单点接地；屏蔽层单端接地；远离变频器等干扰源
- 高压操作安全
- 问题：带电接线导致触电或烧卡
- 避坑：断电操作；验电确认无压；戴绝缘手套
