描述
产品深度介绍

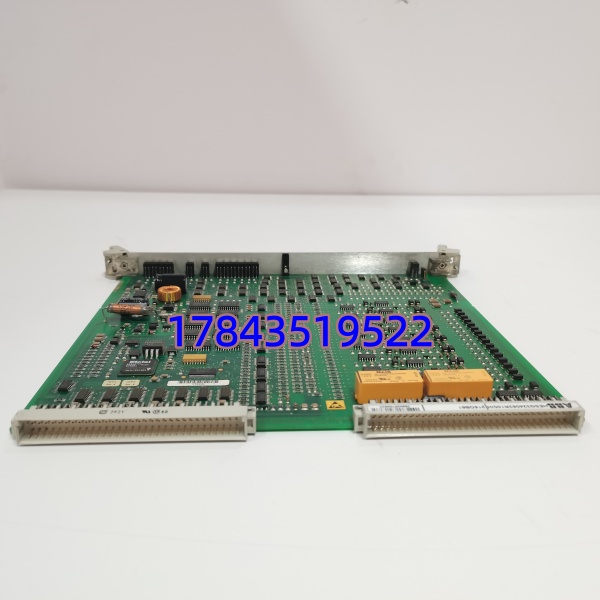

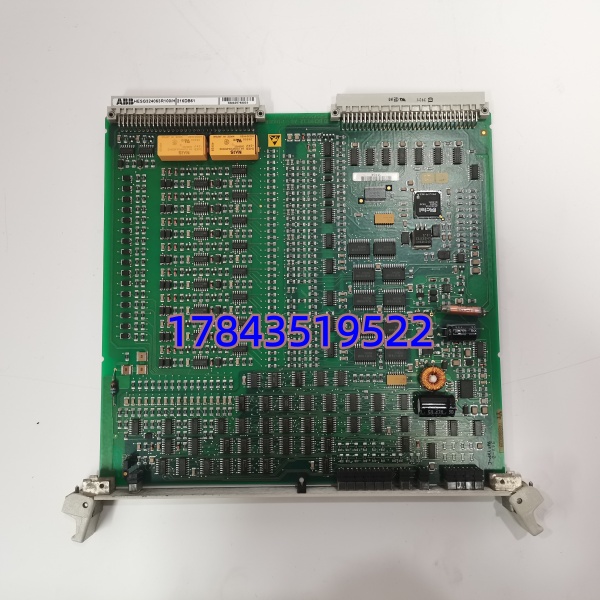

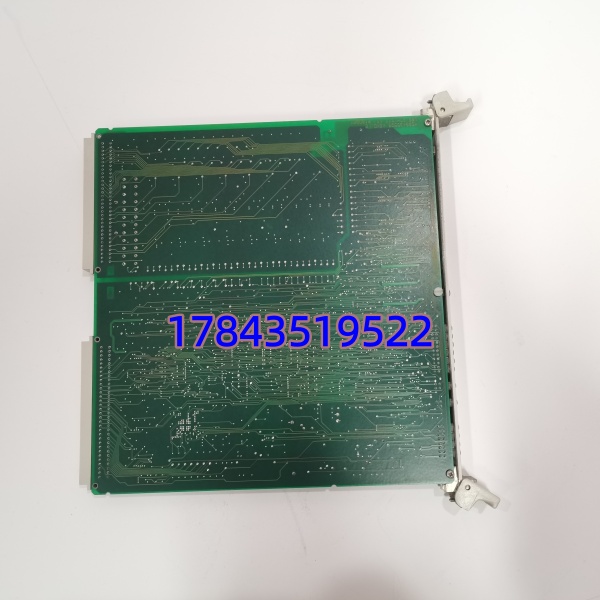

ABB 216DB61（HESG324063R100-H）是 ABB REG216 发电机与变压器继电保护装置的核心数字量控制板卡，也适配 Procontrol 系统，负责开关量信号采集、逻辑运算及跳闸指令输出。模块集成 16 路干接点 / 有源开关量输入与 8 路继电器跳闸输出，通道级光电隔离，抗干扰能力强，响应速度快（＜1ms），可在故障瞬间触发跳闸回路，保护发电机、变压器等关键设备安全。
采用 19 英寸 6U 插槽式安装，适配标准机柜，支持 PROFIBUS-DP、Modbus RTU 通讯协议，可与上位机系统数据交互。广泛应用于电力、石化、冶金等行业，是高电压等级设备继电保护系统的核心 I/O 组件。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | 216DB61（HESG324063R100-H） |
| 品牌 | ABB |
| 输入通道 | 16 路干接点 / 有源开关量输入 |
| 输出通道 | 8 路继电器跳闸 / 控制输出（双极） |
| 工作电压 | 24V DC ±10% |
| 响应时间 | ＜1ms |
| 信号隔离 | 通道级光电隔离 |
| 通讯协议 | PROFIBUS-DP、Modbus RTU |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 |
| 尺寸 | 100 × 80 × 30 mm |
| 重量 | 约 0.3 kg |
技术避坑指南
- 通道接线定义混淆
- 问题：输入 / 输出通道编号对应错误，信号采集 / 控制失效
- 避坑：严格对照手册接线图，拍照记录旧模块接线；输入区分干接点 / 有源信号，输出区分跳闸 / 报警回路
- 案例：现场误将报警输出接至跳闸回路，导致误停机，重新核对接线定义后恢复
- 通讯参数配置错误
- 问题：PROFIBUS-DP/Modbus 地址、波特率设置错误，模块通讯失败
- 避坑：更换前记录旧模块通讯参数，新模块完全复刻；波特率常用 9600/19200bps，地址避免冲突
- 警示：曾因通讯地址重复，导致系统数据混乱，修改地址后正常
- 继电器输出负载超标
- 问题：输出回路负载电流过大，继电器触点烧蚀，跳闸失效
- 避坑：单路输出电流≤0.5A，总负载≤8A；大功率回路加装中间继电器
- 经验：跳闸回路建议独立供电，避免与其他回路共用电源，减少干扰
- 固件版本不兼容
- 问题：新模块固件过新，与旧保护系统逻辑不匹配
- 避坑：采购时核对固件版本，必要时降级至兼容版；升级前备份逻辑程序
- 提醒：REG216 系统固件需与 216DB61 模块固件配套，避免逻辑执行异常
- 静电防护不到位
- 问题：冬季干燥环境操作，静电击穿模块电路
- 避坑：必须佩戴防静电手环，在防静电垫操作；模块取出后立即安装，避免长时间暴露
- 案例：工程师未做防静电措施，模块通电后无响应，检测为静电击穿芯片，需更换模块
常见问题解答
Q1：216DB61 HESG324063R100-H 的核心用途是什么？A：作为 ABB REG216 保护系统的核心 I/O 模块，采集断路器 / 刀闸状态等开关量信号，执行保护逻辑运算，故障时输出跳闸指令，保护发电机、变压器等关键设备，广泛用于电力行业继电保护场景。
Q2：可以替代老款 216DB60 吗？A：不能直接替代。216DB61 通道配置（16DI/8DO）、通讯接口及逻辑功能均有升级，接口定义不同，需重新接线与逻辑组态；但同系列可兼容升级，建议同步升级系统固件。
Q3：支持热插拔吗？A：不支持。属于继电保护核心模块，带电插拔会导致背板短路、模块烧毁或系统误跳闸，必须断电操作，且需执行完整停机程序。
Q4：质保多久？售后如何处理？A：全新原装提供12 个月质保，覆盖非人为硬件故障。售后可远程协助逻辑组态与故障诊断，硬件故障 1 年内免费更换；人为损坏（接错电压、进水、静电击穿）可付费维修。
Q5：与普通 PLC 的 I/O 模块有什么区别？A：216DB61 是继电保护专用模块，侧重高可靠性、快速响应（＜1ms）及强抗干扰能力，直接关联跳闸回路，保障设备安全；普通 PLC I/O 模块侧重通用逻辑控制，响应速度与安全等级低于保护专用模块。
