描述
关键技术规格
- 控制电流范围: 0.24–63A（直接测量），可扩展至 800A（配外部 CT）
- 工作电压: 24V DC ±10%
- 功耗: ≤5W
- 保护功能: 过载、断相 / 不平衡、堵转、接地故障、欠载、相序错误
- 通讯接口: 标配 Modbus RTU，可选 Profibus DP
- 数字输入: 4 路（24V DC）
- 继电器输出: 3 路（5A/250V AC）
- 保护等级: IP20
- 工作温度: -25°C ~ +60°C
- 认证标准: IEC 60947-6-2、CE
- 尺寸 (宽 × 高 × 深): 45mm × 90mm × 110mm
- 安装方式: DIN 导轨安装

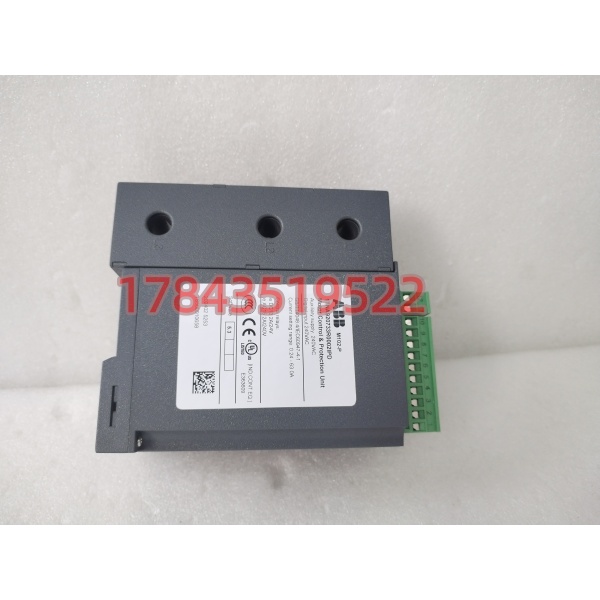

ABB 1TNA920733R0002.
产品深度介绍
ABB 1TNA920733R0002 是 ABB M102 系列高级智能电机控制与保护单元，专为低压三相异步电机提供集成化的保护、控制、监测与通讯功能。
该模块内置高精度电流互感器，可直接测量 0.24–63A 电机电流，无需额外传感器。内置多种保护功能，可通过软件灵活配置保护参数与动作逻辑（报警 / 脱扣）。标配 Modbus RTU 通讯，可无缝接入 DCS/PLC 系统，实现远程监控、参数设置与故障诊断。广泛应用于石油化工、水处理、冶金、楼宇等行业的低压电机控制回路。

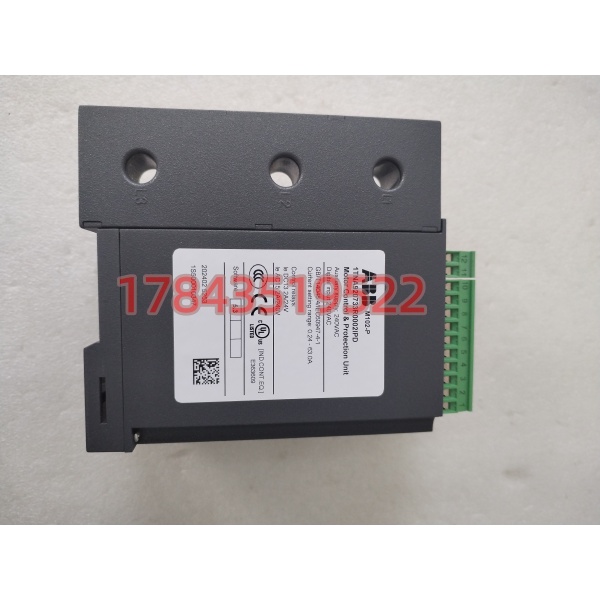

ABB 1TNA920733R0002.
应用场景与行业案例
工程痛点描述
传统电机保护方案（热继电器 + 接触器）存在保护精度低、无通讯、无数据记录、故障排查难等问题，导致电机烧毁率高、非计划停机频繁、运维成本高。
典型应用场景
- 石油化工 – 泵与风机控制用于炼化装置的原料泵、循环风机、搅拌电机控制。精准保护避免电机烧毁，通讯功能支持远程状态监测与故障预警，减少现场巡检工作量。
- 水处理 – 曝气与加药系统部署于污水处理厂的曝气风机、回流泵、加药泵控制。宽温设计适应潮湿环境，过载 / 堵转保护保障设备稳定，降低维护频次。
- 冶金行业 – 辊道与冷却泵控制用于热轧 / 冷轧生产线的辊道电机、冷却水泵控制。高抗干扰能力适应强电磁环境，快速故障检测减少生产线停机时间。
- 楼宇与基础设施 – 空调与给排水应用于大型商业建筑的空调风机、给排水泵控制。24V DC 供电适配楼宇控制系统，通讯功能集成楼宇管理平台，实现能耗优化。
真实案例
案例：某水务集团水泵房电机控制系统升级2025 年 5 月，华南某水务集团 150+ 台水泵电机原采用传统热继电器控制，存在保护不准、无远程监测、故障排查慢等问题，每月因电机故障停机 2-3 次，损失超 50 万。
改造方案：更换为 ABB 1TNA920733R0002 保护单元，每台电机配置 1 台，通过 Modbus RTU 组网接入 DCS 系统，实现集中监控与远程参数设置。改造周期 1.5 个月，投入约 60 万。
改造后，电机故障停机降至 0，保护动作准确率提升至 99%，维护效率提升 80%，年减少损失超 600 万，1.2 年收回改造成本。

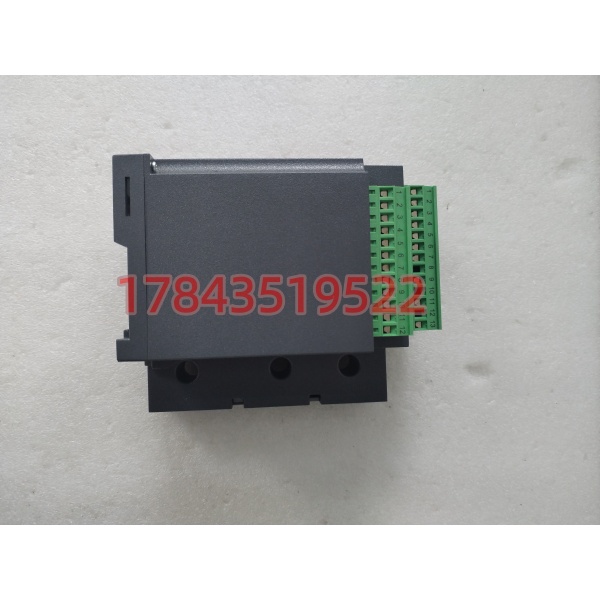

ABB 1TNA920733R0002.
质量检测 SOP（透明化流程）
- 入库验收检测
- 核对原厂装箱单、序列号，官网查询真伪
- 外观检查：无划痕、无变形、无锈蚀，端子完好
- 附件核对：说明书、合格证、质保卡齐全
- 上机功能测试
- 测试环境：ABB M102 测试机架 + 24V DC 电源
- 通电自检：LED 指示灯正常，无报错
- 通讯测试：Modbus RTU 通信正常，数据交互稳定
- 保护测试：模拟过载 / 断相 / 堵转故障，脱扣动作精准
- 老化测试：连续运行 24 小时，温升正常（≤40°C）
- 生成带序列号的测试报告，附测试照片 / 视频
- 电气参数测试
- 绝缘电阻：500V 摇表测试 ≥10MΩ
- 耐压测试：1000V AC/1 分钟无击穿
- 功耗测量：24V DC 下功耗稳定 ≤5W
技术避坑指南（老师傅经验）
- 供电电压不匹配
- 问题：误接 220V AC 电源，导致模块烧毁
- 避坑：该模块为24V DC 专用，接线前用万用表确认电源电压；电源容量 ≥1A，留 20% 余量
- 案例：见过工程师误接 220V，模块瞬间冒烟，直接报废
- 电流范围选择错误
- 问题：电机电流超过 63A 仍直接接入，导致模块损坏
- 避坑：≤63A 直接接线；＞63A 必须配 ABB CT 系列外部互感器，按比例设置参数
- 提醒：互感器变比需与模块设置一致，否则保护失效
- 通讯参数配置错误
- 问题：Modbus 地址、波特率设置冲突，导致通信失败
- 避坑：更换前拍照记录旧模块通信参数；新模块按照片设置，地址避免重复；终端电阻仅总线两端设置为 ON
- 经验：现场最常见错误是波特率不匹配，排查优先核对 9600/19200 设置
常见问题解答（FAQ）
Q1：这个模块支持热插拔吗？A：不支持。M102 系列保护单元需断电更换，热插拔可能导致背板损坏或模块烧毁。需不停机时，建议配置双电机回路，切换后更换。
Q2：1TNA920733R0002 和 M102 是什么关系？A：1TNA920733R0002 是订货号，M102 是系列型号，两者对应同一产品，采购时可通用。
Q3：最大能控制多大功率的电机？A：直接控制最大 63A（约 30kW/380V）；配外部互感器可扩展至 800A（约 400kW/380V），需匹配对应互感器变比。
Q4：可以直接替换旧款 M101 模块吗？A：同系列可直接替换，需核对固件版本（建议 V2.0 及以上）；M101 升级到 M102 需重新设置参数，通信接线一致。
Q5：质保期多久？售后有保障吗？A：全新原装提供12 个月质保，非人为损坏免费维修或更换。支持出厂检测报告、序列号官网核验，可提供测试视频 / 照片，售后响应 24 小时内。
Q6：和传统热继电器相比，优势在哪？A：①保护精度高（±1%），热继电器 ±10%；②带通信，可远程监控；③故障诊断精准，记录故障原因；④寿命长（10 万次），热继电器 1 万次；⑤集成控制，减少接触器接线，成本更低。
