ABB 1TGE120071R1000 | MLink 通信网关 工业总线协议转换模块

描述

产品深度介绍

ABB 1TGE120071R1000 属于 MLink 系列高性能通信网关，是工业自动化系统的协议转换核心部件。该模块集成多种工业总线接口，支持 Profibus、Modbus RTU/TCP、Profinet IO 等主流协议，可实现 PLC、DCS、驱动器等不同设备间的数据互通。

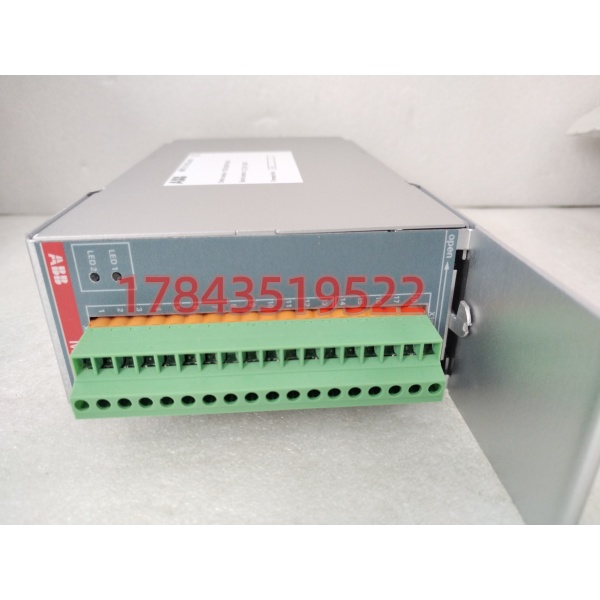

硬件版本 2 设计，采用工业级处理器，具备高速数据转发能力与强抗干扰特性。正面配备状态指示灯，方便实时监测运行与通信状态。广泛应用于电力、冶金、化工等需跨协议联网的场景，是老旧系统升级与多品牌设备集成的关键备件。

ABB 1TGE120071R1000

关键技术规格

ABB 1TGE120071R1000

质量控制流程

1. 入库验收检测
   • 核验原厂标签、序列号及出厂编码，确保来源可追溯
   • 外观检查：无划痕、无变形、接口针脚无弯曲、无氧化
   • 配件核对：原装说明书、合格证、安装支架
2. 上机功能测试
   • 测试环境：ABB MLink 专用测试机架，24VDC 稳定供电
   • 测试内容：协议转换测试、通讯稳定性测试、数据转发精度测试
   • 测试标准：连续通电 24 小时，无断连、无丢包、数据传输无误码
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表检测，接口间绝缘电阻＞20MΩ
   • 负载测试：满负载运行，无过热、无短路
   • 干扰测试：模拟工业电磁干扰，通讯无异常中断
4. 最终质检与包装
   • 质检员逐项核验，签字确认合格
   • 防静电袋密封，避免静电损伤
   • 气泡膜包裹，硬质纸箱封装，贴附 QC 合格标签

ABB 1TGE120071R1000

技术避坑指南

1. 协议配置错误
   • 问题：协议参数设置不符，导致设备间无法通讯
   • 避坑：更换前记录原模块协议配置（波特率、站地址、协议类型），新模块严格复刻
   • 案例：曾有工程师误设 Profinet IO 从站地址，导致系统无法识别网关，返工 1.5 小时
2. 接口接线错误
   • 问题：网口 / 串口接线错乱，导致通讯失败或端口烧毁
   • 避坑：拆装前拍照记录接线顺序，新模块按原图复原；区分 RS485 正负线与以太网收发线
   • 警示：光纤接口需保持清洁，灰尘会导致光信号衰减、通讯不稳定
3. 电源波动影响
   • 问题：供电电压不稳，导致网关重启、通讯中断
   • 避坑：电源端加装浪涌保护器，确保 24VDC±10% 稳定供电；功耗约 10W，预留 20% 电源余量
   • 数据：电压低于 21.6V 或高于 26.4V 时，模块可能触发保护机制、停止工作
4. 固件版本不兼容
   • 问题：固件版本过低 / 过高，与系统设备不匹配
   • 避坑：采购时确认固件版本，替换前核对原设备固件信息；必要时刷新适配固件
   • 建议：优先选用与原模块同版本固件，避免跨版本升级引发兼容性故障

常见问题解答

Q1: 这个网关支持热插拔吗？A: 支持机架热插拔，但操作时需先断开通讯线缆，再插拔模块，避免带电插拔导致接口烧蚀或数据闪断。建议在系统停机或通讯无压力时更换，更安全可靠。

Q2: 1TGE120071R1000 和其他 MLink 型号可以互换吗？A: 同系列 MLink 网关功能相近，但不同型号接口配置、协议支持可能有差异，不能直接互换。如 1TGE120021R0010 侧重 Profinet，而 1TGE120071R1000 多协议兼容，采购时务必核对完整型号与配置。

Q3: 质保期多久？出现通讯中断怎么处理？A: 我们提供 12 个月质保（自发货日起）。质保范围为模块本身硬件非人为损坏，如出厂通讯故障、接口失效等。出现通讯中断时，先检查接线与电源；无异常则提供故障现象及测试数据，我们远程协助诊断，属质保范围的免费维修或更换。

Q4: 你们的产品是全新原装吗？可以提供原厂证明吗？A: 是全新原装（New Surplus），绝非翻新或维修件。我们可提供原厂装箱单、出厂标签照片及序列号，可向 ABB 官方查询核对。所有产品入库前均通过原厂标准测试，确保功能完好、通讯稳定，质量可靠。
