描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 产品类型 | MView 嵌入式 HMI 触摸屏 |
| 适配系统 | ABB MNS iS 智能低压 MCC |
| 显示 | 高分辨率彩色液晶触摸屏 |
| 控制电源 | 24V DC（MNS iS 系统供电） |
| 通讯接口 | Ethernet、RS-232、RS-485、MNS iS 内部总线 |
| 支持协议 | Modbus、PROFINET、OPC、MNS iS 专用协议 |
| 安装方式 | 柜面嵌入式安装 / 插拔式模块 |
| 防护等级 | IP20（柜内） |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%~95% RH（无凝露） |
| 认证 | CE、UL、符合 MNS iS 系统标准 |

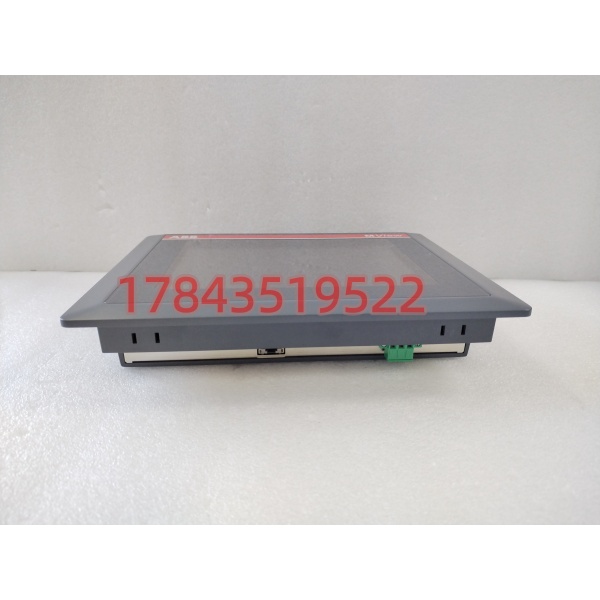

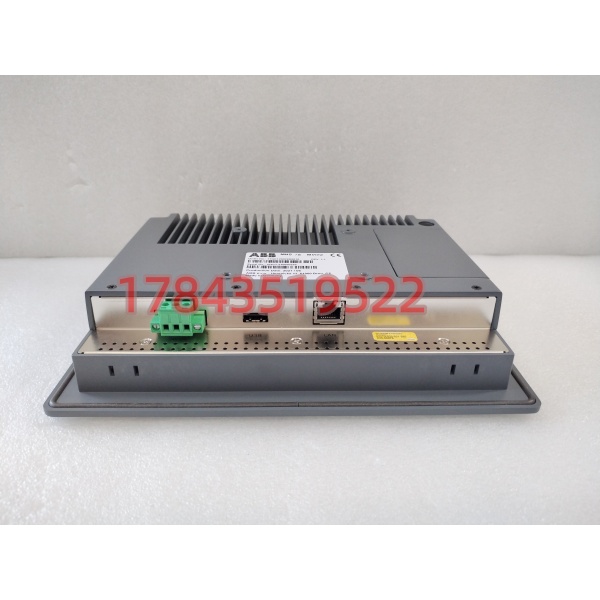

ABB 1TGE120028R0010
产品深度介绍
ABB 1TGE120028R0010 (MView) 是 MNS iS 智能 MCC 系统的专用本地人机交互终端，作为系统的可视化与操作中枢，实现对整个 MCC 柜及所有 MControl 电机回路的集中监控、参数配置与故障管理。
- 系统可视化：实时显示所有回路电流、电压、功率、温度、开关状态、运行模式，直观呈现 MNS iS 系统全貌。
- 本地操作：通过触摸屏直接启停电机、切换运行模式、修改保护参数、复位故障，无需上位机即可独立调试。
- 故障诊断中心：实时报警、故障代码、历史记录、事件追溯，支持故障波形与趋势分析，快速定位问题。
- 参数配置工具：对 MControl 单元批量配置参数、上传 / 下载程序、备份 / 恢复系统配置，简化调试与维护。
- 即插即用：插拔式设计，直接接入 MNS iS 系统总线，自动识别、自动组网，无需额外接线。
- 工业级可靠：宽温、抗震、抗电磁干扰，适应冶金、化工、电力、矿山等严苛工业现场。

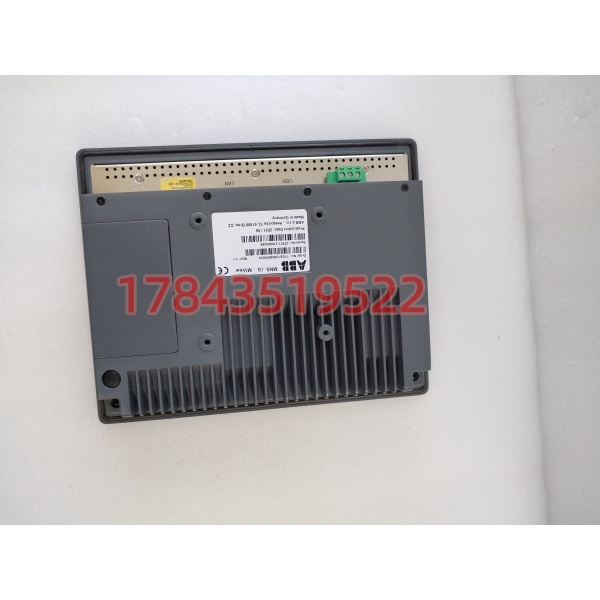

ABB 1TGE120028R0010
核心功能与作用
- 全系统状态监控集中显示所有 MControl 回路运行数据（电流、电压、频率、温度、能耗），支持多页面切换、分组查看。
- 本地控制与调试现场直接控制电机启停、正反转、星三角切换，在线修改保护阈值、控制逻辑、通讯参数。
- 故障诊断与分析显示故障代码、发生时间、触发原因、建议处理方案，存储历史故障日志，支持故障趋势分析。
- 参数管理与备份一键备份 / 恢复全系统参数，支持批量配置，缩短调试时间、防止配置丢失。
- 通讯与数据交互作为本地网关，通过以太网 / RS485 连接PLC、SCADA、上位机，实现远程监控与数据上传。
与 MNS iS 其他模块关系（协同工作）
- MControl（1TGE120011 系列）：执行层 → 电机控制、保护、驱动
- MLink/CF 卡（1TGE120020 系列）：数据层 → 存储、通讯、授权
- MView（1TGE120028R0010）：交互层 → 显示、操作、诊断、配置
- 协同逻辑：MView ↔ MLink ↔ MControl，三层架构实现 MNS iS 系统智能化、可视化、网络化。
典型应用场景
- MNS iS 系统本地监控：配电室、MCC 柜现场操作、巡检、调试，无需远程电脑。
- 设备维护与故障排查：现场快速诊断、复位故障、查看历史记录，减少停机时间。
- 新系统调试：本地参数配置、功能测试、回路校验，快速上线。
- 无人值守站：配合远程 SCADA，本地备用操作终端，保障系统连续运行。
- 老旧 MNS iS 升级：替换旧款 HMI，提升显示效果、操作体验、诊断功能。
