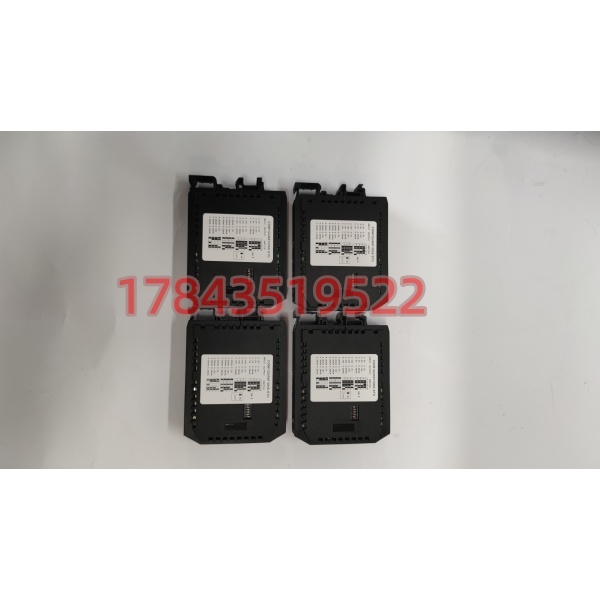

描述
关键技术规格
| 参数 | 技术数据 |
|---|---|
| 产品型号 | 1SVR011700R0000 |
| 供电电压 | 24 V DC ±10% |
| 输入信号 | 0-5V、0-10V、0-20mA、4-20mA（DIP 开关可选） |
| 输出信号 | 0-5V、0-10V、0-20mA、4-20mA（DIP 开关可选） |
| 隔离电压 | 1500 V AC（输入 / 输出 / 电源三端隔离） |
| 转换精度 | ±0.1% 满量程（FS） |
| 工作温度 | -20 °C ~ +60 °C |
| 防护等级 | IP20（模块级防护） |
| 安装方式 | 标准 DIN 导轨（35mm） |
| 外形尺寸 | 76 × 22.5 × 107 mm |
| 功耗 | ＜500 mW |
| 认证 | CE、RoHS 合规 |

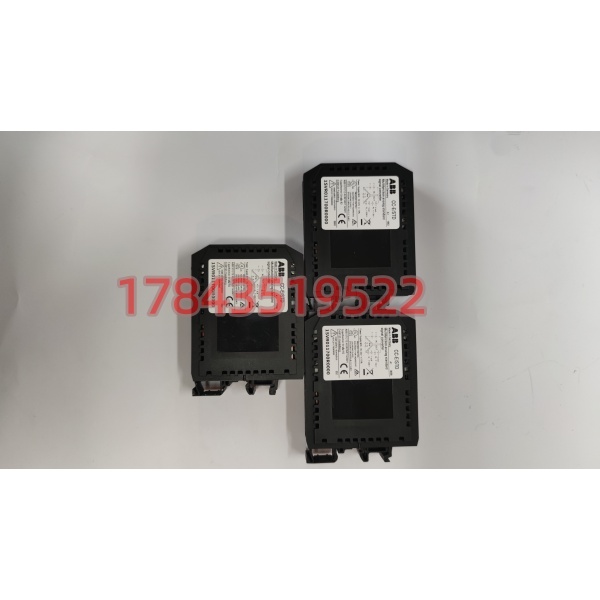

产品深度介绍
ABB 1SVR011700R0000（CC-E/STD）是工业自动化领域通用型模拟信号隔离转换器，专为解决复杂工况下信号干扰、电平不匹配问题设计，广泛应用于过程控制、楼宇自动化及电力系统信号采集场景。

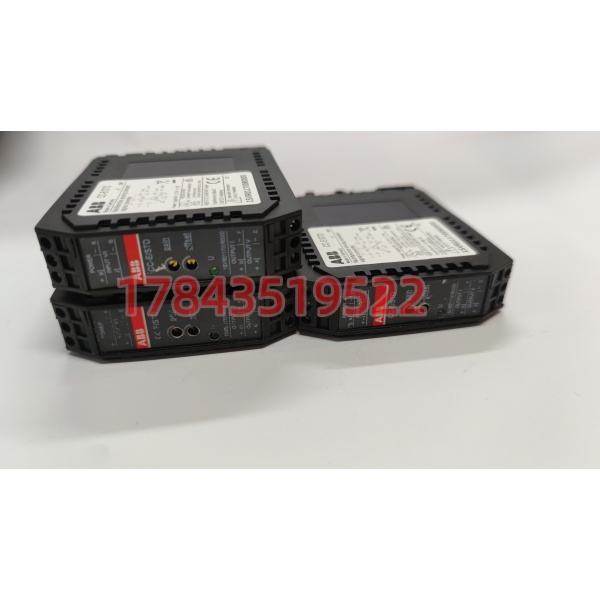

模块采用三端电气隔离技术，输入、输出与电源回路完全隔离，可有效阻断地电位差、浪涌电压及电磁干扰，保障信号传输稳定性。支持 4 种标准输入 / 输出信号类型，通过侧面 DIP 开关一键配置，无需软件编程；正面电位器可微调增益与偏置，适配非标准信号校准需求。
紧凑 DIN 导轨设计，适配标准控制柜安装空间，即插即用，无需改动原有接线布局，适合老旧系统升级、备件替换及跨品牌设备信号互联场景。
应用场景与行业案例
工程痛点描述
工业现场传感器（温度、压力、流量）输出信号类型混杂，与 PLC/DCS 输入模块电平不匹配；强电磁环境下信号漂移、误码频发，导致控制精度下降、系统不稳定；老旧设备升级时需兼容新旧信号标准，改造周期短、成本受限。
典型应用场景
- 过程控制行业化工、水处理生产线，用于温度 / 压力 / 流量传感器信号隔离转换，将非标准信号转为 4-20mA 标准信号接入 DCS 系统，抑制变频器、电机产生的电磁干扰。
- 电力与能源变电站、光伏升压站，适配互感器模拟信号采集，实现高低压回路电气隔离，保障二次侧设备安全，符合电力行业抗干扰标准。
- 楼宇自动化暖通空调、智能楼宇系统，用于温湿度传感器、调节阀信号转换，统一接入楼宇控制 PLC，实现多品牌设备信号兼容。
- 机械设备制造机床、包装设备生产线，解决伺服系统与 PLC 之间信号电平不匹配问题，提升设备联动控制精度。
真实案例
某化工企业生产线改造，现场存在大量 0-10V、4-20mA 混杂信号，且变频器干扰严重，PLC 频繁出现信号跳变、数据丢失。
采用 ABB 1SVR011700R0000 信号转换器，对 12 路关键传感器信号进行隔离转换，统一转为 4-20mA 标准信号接入新 DCS 系统。模块 DIP 开关快速配置信号类型，无需编程调试，单路安装仅需 10 分钟。
改造后彻底解决信号干扰问题，数据采集精度提升至 ±0.1%，系统连续运行 6 个月无异常告警，避免了更换全部传感器与模块的高额投入，改造周期缩短 50%。
质量透明化检测流程
1. 入库验收检测
核对原厂标签序列号、DIP 开关出厂配置，查验 CE/RoHS 认证标识。目视外壳无破损、端子无氧化、元件无发黄老化，清点出厂合格证。
2. 上机功能测试
搭建标准 24VDC 供电测试环境，接入 Fluke 信号发生器模拟 0-5V、4-20mA 等信号，逐一切换 DIP 开关配置，检测输出信号精度与线性度。连续 24 小时通电老化，记录模块温升与稳定性，出具检测报告。
3. 电气参数测试
采用 500V 摇表测试绝缘电阻（＞10MΩ），1500V AC 耐压测试 1 分钟无击穿，验证三端隔离性能；检测端子接触电阻，确保信号传输无衰减。
4. 配置与固件验证
记录 DIP 开关默认配置、电位器出厂校准点位，拍照存档；确认模块无内置固件，纯硬件电路设计，无需程序刷新。
5. 最终质检与包装
质检员逐项核验签字，放入防静电袋密封，外加气泡膜与硬纸箱防护，张贴质检合格标签，入库前二次核对型号与序列号。
技术避坑指南
1. 信号类型配置错误
模块输入 / 输出信号通过侧面 DIP 开关配置，开关档位与信号类型对应关系易混淆。替换前务必记录旧模块开关位置，新模块严格复刻；通电前再次核对，避免输入 4-20mA 却输出 0-10V 导致 PLC 采集异常。
曾有现场工程师未核对开关配置，直接上机后信号数值偏差超 50%，返工耗时 2 小时。
2. 供电电压不稳
模块标称 24VDC 供电，实际电压低于 20V 或高于 28V，会导致转换精度下降、输出信号漂移。建议前端加装 24VDC 稳压电源，电压波动控制在 ±5% 内；避免与变频器、电机共用电源回路。
3. 忽视接地与屏蔽
虽有三端隔离，但现场强干扰环境下，输入 / 输出信号线未用屏蔽双绞线、屏蔽层未单端接地，仍会出现信号波动。建议信号线采用 0.5-1.5mm² 屏蔽双绞线，屏蔽层接控制柜地，远离动力电缆敷设。
4. 安装空间散热不足
模块工作温度最高 + 60°C，多模块密集安装时间距＜10mm，会导致散热不良、过热保护。DIN 导轨安装时，模块左右预留≥15mm 间隙，避免靠近发热设备（如电源、变压器）。
5. 混淆隔离与非隔离型号
ABB CC-E 系列分隔离型（CC-E/STD）与非隔离型，型号相近易混淆。非隔离型无三端隔离，不能用于强干扰或高低压回路场景，误用会导致信号串扰、设备损坏。采购时务必核对完整型号，确认含 “STD” 后缀（隔离型）。
价格随市场行情浮动，支持议价，可提供检测实拍资料、出厂资质文件及 DIP 开关配置手册，详询客服获取最新现货交期与质保细则。
