描述
产品深度介绍

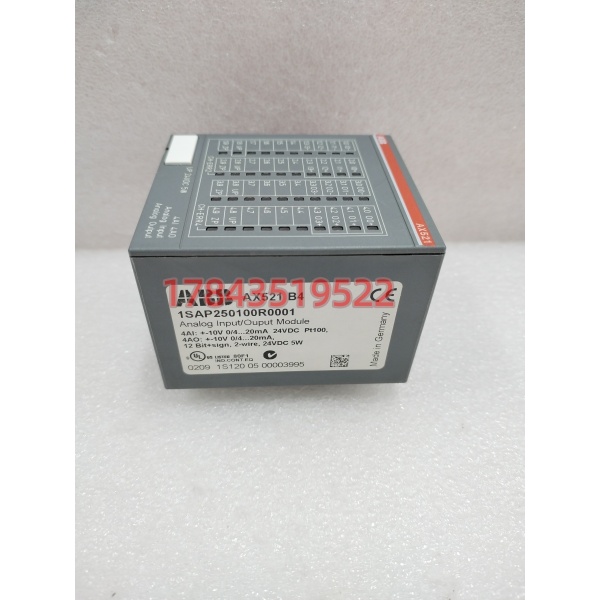

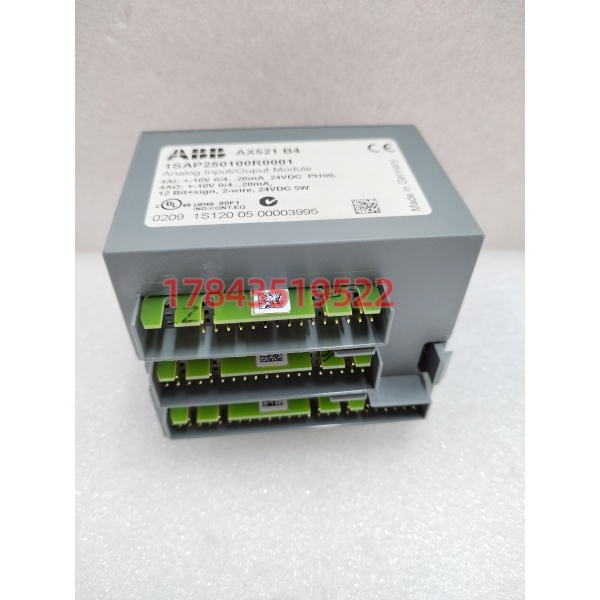

ABB 1SAP250100R0001 (型号 AX521) 是 S500 系列的混合式模拟量 I/O 模块，专为 AC500 系列 PLC 系统设计。它集成了4 路模拟量输入 (AI) 与 4 路模拟量输出 (AO)，支持电压、电流及热电阻（RTD）信号，是过程控制、数据采集与闭环调节的核心组件。模块采用12 位 + 符号高精度分辨率，通道间电气隔离，有效抑制工业现场干扰。支持 2 线 / 3 线制连接，可通过 PLC 编程软件（CoDeSys）灵活配置信号类型与参数，广泛用于化工、电力、水处理、食品饮料等行业，负责温度、压力、流量、液位等连续信号的采集与执行器控制。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输入通道 (AI) | 4 路，可配置 |
| 输入信号类型 | ±10V, 0/4-20mA, Pt100 (热电阻) |
| 输出通道 (AO) | 4 路，可配置 |
| 输出信号类型 | ±10V, 0/4-20mA |
| 分辨率 | 12 位 + 符号 (Sign) |
| 精度 | ±0.1% FS (满量程) |
| 隔离电压 | 500V AC (通道间 / 系统间) |
| 供电电源 | 24 V DC (功耗约 5W) |
| 安装方式 | DIN 导轨安装 |
| 工作温度 | -20°C ~ +60°C |
| 尺寸 (W×H×D) | 67.5 × 76 × 62 mm |
| 重量 | ~0.13 kg |
接线与配置指南
一、模拟量输入 (AI) 接线
- 电流信号 (0/4-20mA, 2 线制)
- 电流信号 (3 线制)
- 电压信号 (±10V)
- 热电阻 (Pt100, 3 线制)
二、模拟量输出 (AO) 接线
- 电压输出 (±10V)
- 电流输出 (0/4-20mA)
三、电源与诊断
- 24V DC 接入模块电源端子（注意极性）。
- 模块自带 LED 状态指示灯：
常见问题解答 (FAQ)
Q1: AX521 (1SAP250100R0001) 可以直接替代 AX511 或 AX522 吗？A: 不能直接互换。
- AX511: 8 路模拟量输入（无输出）
- AX521 (1SAP250100R0001): 4 路输入 + 4 路输出
- AX522: 8 路模拟量输出（无输入）虽然同属 S500 系列，但I/O 配置不同，替换需修改程序与接线。
Q2: 如何判断模块是 12 位还是 13 位精度？A: 官方规格为 12 位 + 符号（总计 13 位数据宽度）。市场上部分资料标注 “13 位” 是包含符号位的统称，两者指向同一模块，无性能差异。
Q3: 支持哪些热电阻类型？A: 主要支持 Pt100（最常用）。通过软件配置可适配不同温度范围（如 -50°C ~ 200°C），不支持 Cu50 或其他类型。
