描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 输入通道 (AI) | 4 路，支持：・电压：±10V DC・电流：0/4~20mA・热电阻：Pt100 (2/3 线制) |
| 输出通道 (AO) | 4 路，支持：・电压：±10V DC・电流：0/4~20mA |
| 分辨率 | 12 位 + 符号位 |
| 隔离电压 | 通道间电气隔离（增强抗干扰） |
| 工作电源 | 24V DC (功耗约 5W) |
| 精度 | ±0.1% FS (满量程) |
| 响应时间 | ≤ 5ms |
| 安装方式 | 35mm DIN 导轨 |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 (柜内安装) |
| 重量 | 约 370g |
| 尺寸 (WxHxD) | 67.5 x 76 x 62 mm |
产品深度介绍

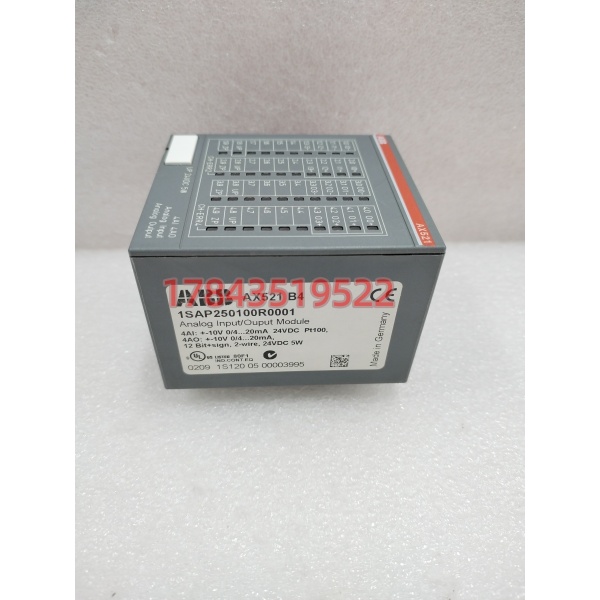

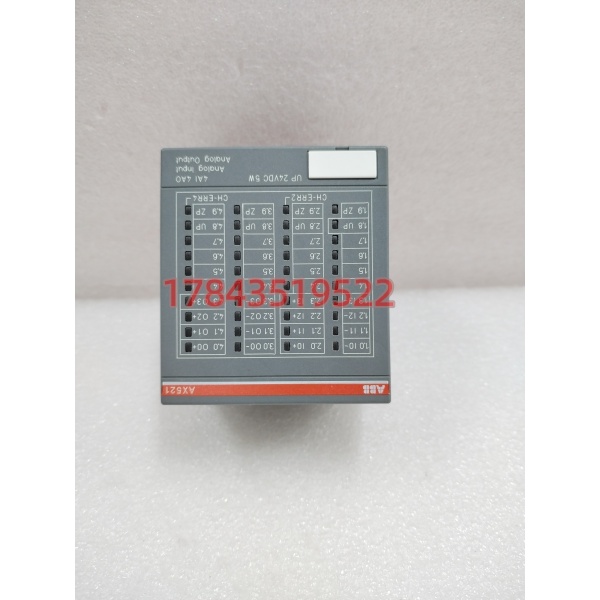

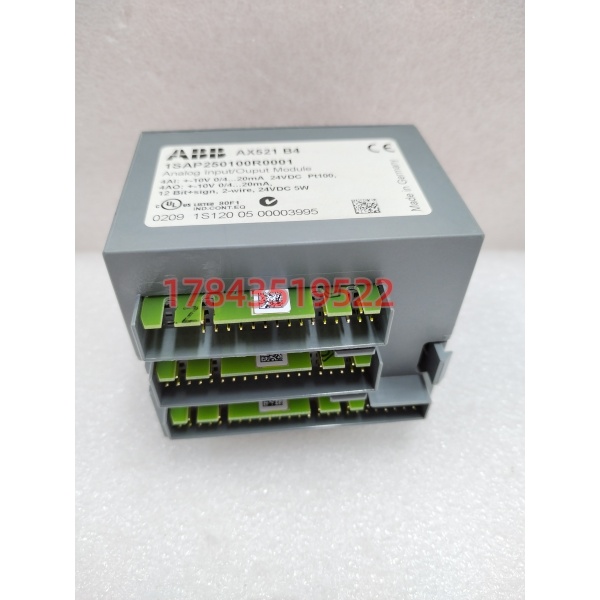

ABB 1SAP250100R0001 (AX521) 是 S500 系列的混合型模拟量 I/O 模块，专为 AC500 系列 PLC 设计，用于连接现场模拟仪表与控制系统。模块集信号采集与控制输出于一体，可直接读取温度（Pt100）、压力、流量、液位等标准传感器信号，并向调节阀、变频器等设备输出模拟控制信号。采用通道隔离技术，有效抑制工业现场的共模干扰与地电位差，保障数据稳定。其紧凑结构、即插即用设计，广泛用于中小型控制系统的信号扩展与改造。
应用场景与行业案例
典型应用场景
- 制造业过程控制连接压力 / 液位变送器与 PLC，实现闭环控制，替代传统仪表柜，节省布线与空间。
- 温度监控系统直接接入 Pt100 热电阻，无需额外信号变送器，简化暖通、食品、化工的温度采集回路。
- 设备配套自动化用于包装机械、纺织机械、测试设备，实现多参数模拟量采集与比例阀控制。
- 环保与水处理采集 pH 值、浊度、流量信号，控制加药泵与调节阀，提升水质调控精度。
行业案例
某化工中间体反应釜控制系统升级：原系统采用分立仪表 + 变送器，信号漂移大、故障率高。改用 AX521 (1SAP250100R0001) 直接采集 4 路温度（Pt100）+ 压力信号，并输出 4 路电流控制调节阀与搅拌转速。改造效果：
- 采集精度提升至 ±0.1%，控制更稳定
- 省去 4 台隔离变送器，成本降低 35%
- 故障点减少，年维护时间下降 70%
- 系统兼容性强，可无缝接入原有 ABB PLC 网络
