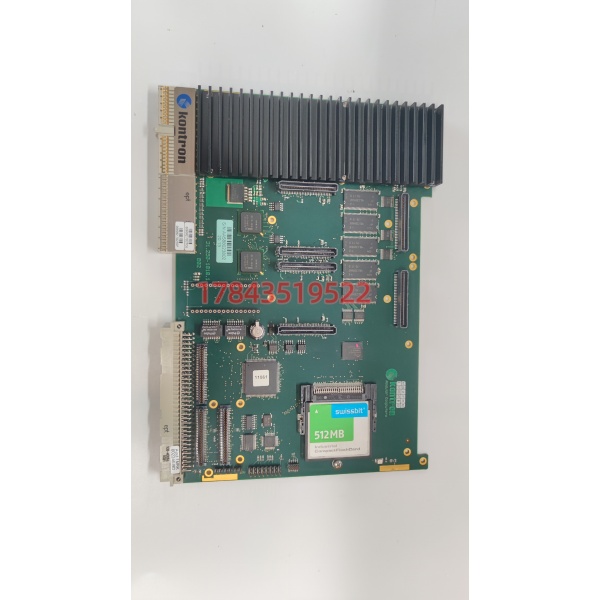

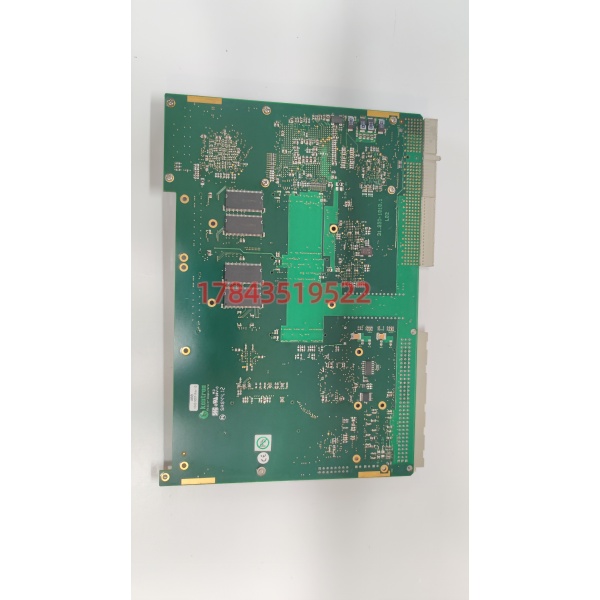

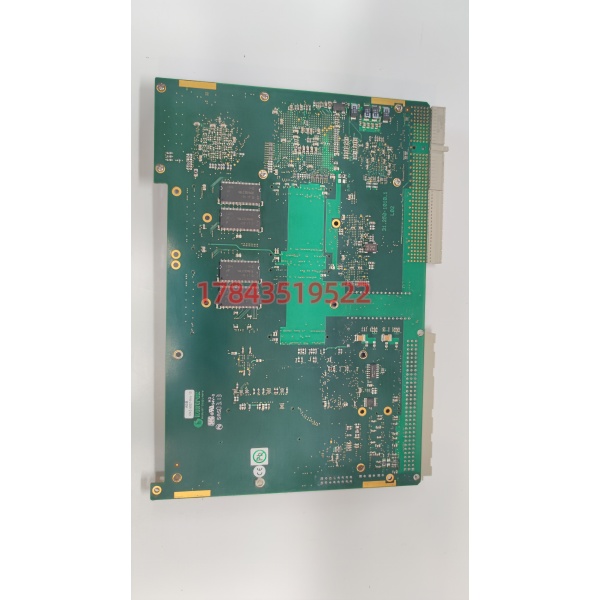

ABB 1MRK002246-BD | RED 670 系列 数字处理模块

原价为：¥8,678.00。当前价格为：¥6,876.00。

  • 型号: ABB 1MRK002246-BD
  • 品牌: ABB (瑞士)
  • 系列: RED 670 系列继电保护装置
  • 核心功能: 继电保护系统核心控制与数值运算
  • 成色: 全新原装 (New Surplus), 非翻新
  • 产品类型: 数字处理模块 (Numeric Processing Module)
  • 关键规格: 600MHz 处理器 | 1MB 缓存 | 适配 RED 670 系统
我要购买
分类：

描述

产品深度介绍（Product Introduction）

ABB 1MRK002246-BD 是专为 RED 670 系列继电保护装置设计的核心 CPU 处理模块。作为电力系统保护装置的运算中枢，它负责执行全套保护算法、处理采样数据、实现故障判断与出口逻辑，主要应用于变电站、发电厂的输电线路与主设备保护场景。该模块搭载 600MHz 处理器与 1MB 高速缓存，保障复杂保护逻辑的毫秒级响应。采用工业级器件与光电隔离设计，可在强电磁干扰环境下稳定运行，配合专用测试流程，确保替换后与原系统无缝衔接，有效减少保护装置停机维护时间。

ABB 1MRK002246-BD

ABB 1MRK002246-BD

关键技术规格

参数项 规格详情
型号 1MRK002246-BD
适用装置 ABB RED 670 系列继电保护装置
处理器 600MHz 专用处理器
缓存 1MB 高速缓存
板载内存 512KB SRAM / 2MB Flash (需以手册为准)
供电电压 24V DC (典型值)
功耗 ≤ 15W
物理接口 专用背板连接器 (针脚定义以原厂为准)
工作温度 -10°C ~ +60°C
防护等级 IP20 (机柜内安装)
重量 约 0.8 kg
尺寸 约 230 mm × 150 mm × 25 mm

ABB 1MRK002246-BD

ABB 1MRK002246-BD

安装与接线指南（Installation & Configuration Guide）

阶段一：准备工作

⚠️ 安全第一

  1. 申请并确认装置检修停电许可，悬挂警示标识
  2. 断开 RED 670 装置直流工作电源（220V DC / 110V DC）
  3. 等待 5 分钟，待装置内部电容完全放电

阶段二：拆卸旧模块

  1. 打开装置前门，找到 1MRK002246-BD 所在槽位
  2. 拧松模块上下固定螺丝
  3. 双手握住模块两侧，均匀用力垂直向外拔出⚠️ 禁止摇晃或倾斜，防止损坏背板针脚
  4. 检查背板连接器针脚有无弯曲、氧化，用压缩空气清洁

阶段三：安装新模块

  1. 佩戴防静电手环，从防静电袋取出新模块
  2. 核对型号：确认标签为 1MRK002246-BD
  3. 对准背板连接器与导轨槽位，垂直平稳推入
  4. 推至底部后，拧紧上下固定螺丝
  5. 自检：模块无倾斜、连接器完全咬合、螺丝紧固

阶段四：上电测试

  1. 恢复装置直流电源，观察面板指示灯
  2. 正常状态：RUN 灯绿灯常亮，无 ERR 红灯报警
  3. 连接调试软件，读取模块信息：
    • 确认固件版本与原装置匹配
    • 下载备份配置与定值参数
  4. 功能校验：
    • 开入量信号测试
    • 开出继电器传动测试
    • 保护逻辑模拟试验
  5. 连续运行 30 分钟无异常，记录更换信息至维护日志
ABB 1MRK002246-BD

ABB 1MRK002246-BD

常见问题解答 (FAQ)

Q1: 1MRK002246-BD 支持热插拔吗？A: 不支持。该模块是 RED 670 装置的核心 CPU 板卡，必须在完全断电状态下更换。强行带电插拔会导致：

  • 背板总线短路，烧毁模块或背板
  • 保护装置误动 / 拒动，引发电力系统事故
  • 配置数据丢失或固件损坏

Q2: 这个型号是否停产？还能买到原装吗？A: 已正式停产。市场货源主要为：

  • 全新原装 (New Surplus)：原厂原包装、序列号可查、防静电密封完好
  • 翻新 / 维修件：外观翻新、功能测试后出售，风险较高我们仅供应全新原装备件，可提供原厂序列号与出厂证明，支持 ABB 官方验证。

Q3: 可以直接替换旧模块吗？需要注意什么？A: 同型号可直接替换，但必须注意两点：

  1. 固件版本匹配：新模块固件需与装置系统版本兼容，不匹配会报 “硬件不兼容”
  2. 配置恢复：更换后必须重新下载原装置的配置文件与定值，否则保护逻辑无法正常运行建议更换前先确认原模块固件版本，采购时同步要求对应版本。
