描述
产品详情

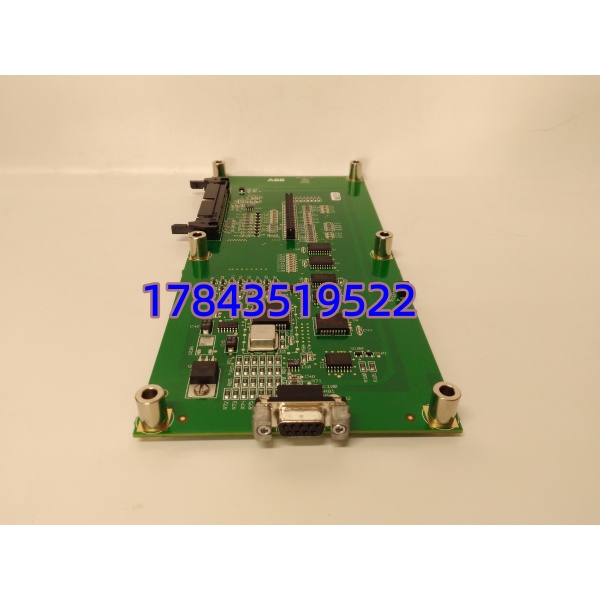

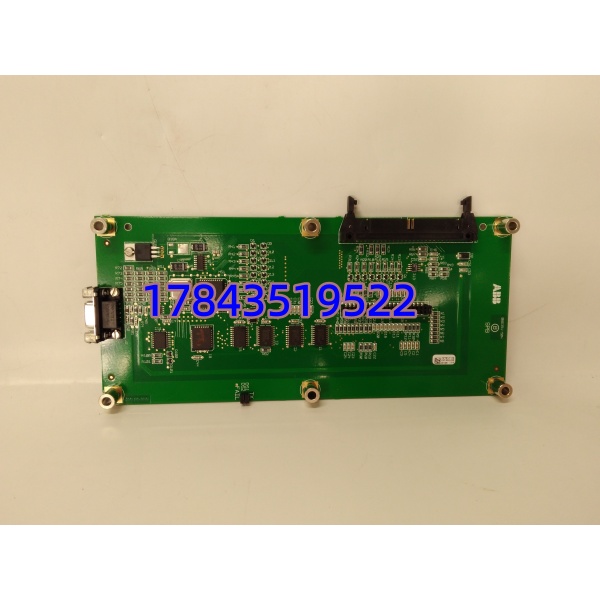

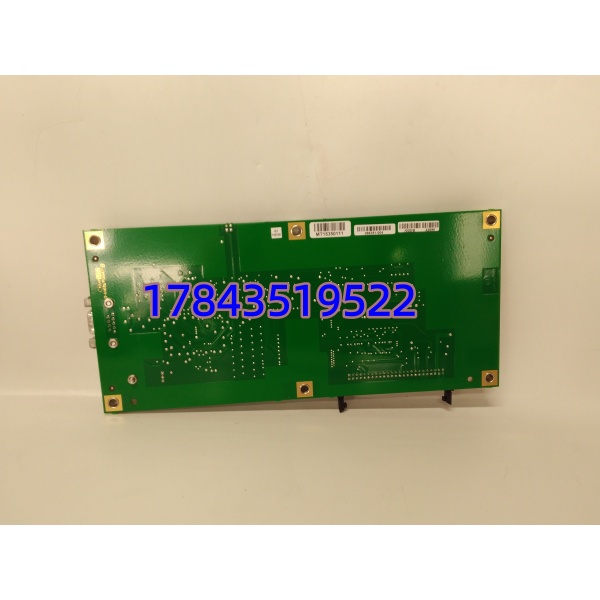

・型号：086351-00
・品牌：ABB
・系列：SPB Serial Pushbutton 串行按钮板（HKQCS 工控配套）
技术参数
| 参数项 | 原厂实测标准数值 |
|---|---|
| 额定供电 | 24V DC ±10% |
| 空载功耗 | 0.75W，满按键触发 1.2W |
| 外部通信口 | DB9 RS232，标准 9 针串口协议 |
| 板卡外形尺寸 | 142mm（宽）×21mm（厚）×272mm（深） |
| 单块净重 | 190g |
| 前端端子 | 多通道无源按键采集触点 |
| 工作环境温度 | -20℃ ~ +60℃ |
| 耐受存储温区 | -40℃ ~ +85℃ |
| 防护等级 | IP20（机柜内部安装） |
| 总线匹配协议 | ABB 内部专用串行交互协议 |
| 固定方式 | 4 颗 M3 螺丝嵌入式面板锁止 |
| 兼容面板按键 | 启停、急停复位、工况切换三类无源按钮 |
产品介绍
多数老旧造纸、冶金 HKQCS 成套控制柜现场检修时，面板按键失灵、指令无响应故障根源都在这块串行按钮板，086351-00 是整套操作面板与主控之间唯一信号中转硬件。对比直接更换整套操作面板，单换此板能压缩 70% 现场维修成本，不用整体拆装柜门与布线。
严格来说，该板卡仅适配 086351 分段同系列主控背板，无法对接 ABB AC800M、Advant 系列控制器总线。原厂早已停止全新批量生产，市面流通货源均为拆机检测件，现货交期 1–3 个工作日，海外全新订货周期可达 5–7 周。它的核心采购价值集中在两类场景：生产线控制柜按键信号采集通道故障替换、设备大修期间备用备件储备，避免因面板操作失效全线停机等待进口货期。
替换与升级建议
✅ 直接替换（插拔即用，无需修改程序）
086351-001、086351-003、086351-004，同 086351 基号 SPB 板，硬件引脚、串口协议、按键采集通道完全一致，更换后原有面板按键功能无偏移，无需重新下装程序。
⚠️ 软件兼容（需重新映射按键点位，2–3 小时调试量）
086352-00 系列扩展按钮板，物理安装尺寸通用，但按键通道数量多出 4 路，原有控制程序点位定义不匹配，需在 HKQCS 组态软件内重新绑定信号地址，无额外硬件采购开销。
❌ 硬件不兼容（无法直接上机，需改造面板回路）
- ABB PP800 操作面板内置 IO 板：供电引脚、通信总线定义完全不同，强行安装会烧毁主控串口芯片；
- 罗宾康高压变频操作接口板：通信协议不互通，面板端子定义无通用性； 整套面板回路改造人工与配件综合成本超万元，仅适合设备整体技改项目。
