描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3ASC25H215E（DATX131） |
| 供电电压 | 24V DC ±10% |
| 工作温度 | -20°C ~ +60°C |
| 通信接口 | 2× 以太网（10/100Mbps）、PROFIBUS DP、Modbus RTU |
| 输入通道 | 24 路数字量输入 |
| 隔离等级 | 2.5kV AC（网口对电源） |
| 认证 | CE、UL、RoHS、IEC 61131-2 |
| 安装方式 | DIN 导轨（35mm）或面板安装 |
| 尺寸 | 280×180×85 mm |
| 重量 | 约 1.4 kg |
| 诊断功能 | LED 状态指示灯、故障日志记录 |
产品深度介绍

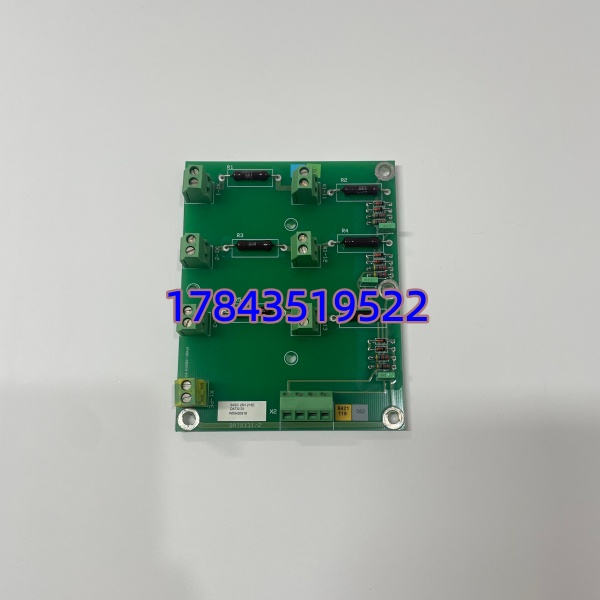

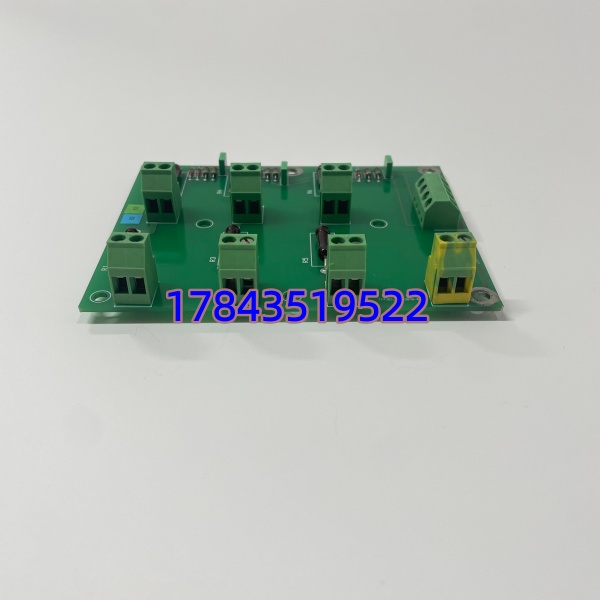

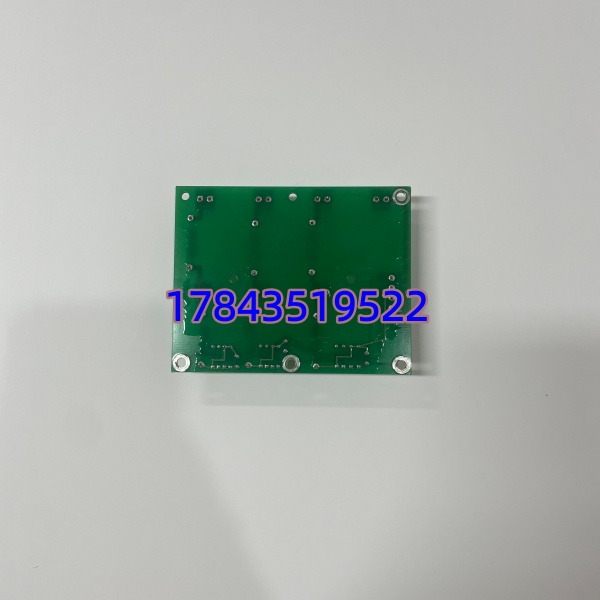

ABB 3ASC25H215E DATX131 是 ABB Freelance/Advant OCS DCS 系统的高密度数字输入模块，负责现场开关量信号采集与系统通信互联。型号中 “3ASC25H215E” 为物料编码，“DATX131” 为功能代号。
模块集成24 路 DI与多协议通信，适配高湿、宽温工业环境。支持 PROFIBUS DP 与以太网双通信，可直接接入 PLC、SCADA 与 MES 系统，实现实时数据交互。具备过流保护与故障自诊断，保障连续生产场景下的长期稳定运行。
应用场景与行业案例
工程痛点
流程工业现场需采集大量限位、压力、液位开关信号，普通模块通道少、稳定性差，易导致联锁误动作或信号丢失，引发停机风险。
典型应用场景
- 电力行业 – 电厂辅机控制采集磨煤机、风机、泵组的设备状态与联锁信号，保障锅炉与汽机系统安全运行。
- 石油化工 – 炼化装置监测监测阀门开关、安全阀状态、紧急停车信号，适配防爆与高湿工况。
- 冶金行业 – 轧钢 / 高炉自动化采集轧机限位、高炉风机振动开关、冷却水流速信号，实现设备联锁保护。
- 水处理 – 污水厂监控监测格栅机、加药泵、污泥脱水机运行状态，适配潮湿、腐蚀性环境。
真实案例
某化工厂 DCS 扩容项目2025 年 10 月，某化工装置新增反应釜与储罐，需扩展 200 路 DI 信号。原系统老旧模块通道不足、故障率高。采用 8 块 3ASC25H215E DATX131，48 小时完成安装组态，稳定采集 24×8=192 路信号，通信延迟 < 10ms，至今无故障，保障连续生产。
核心卖点与差异化
- 高密度采集：单卡 24 路 DI，比普通模块通道数提升 50%，节省机柜空间与成本。
- 多协议兼容：以太网 + PROFIBUS 双接口，无缝对接主流 DCS/PLC，无需额外转换模块。
- 工业级可靠：-20°C~+60°C 宽温、2.5kV 隔离、过流保护，适配恶劣工况。
- 快速集成：支持 DHCP 与静态 IP，标准功能块组态，集成周期缩短 30%。
- 现货质保：全新原装现货，12 个月质保，全功能测试报告随货提供。
