描述
产品深度介绍

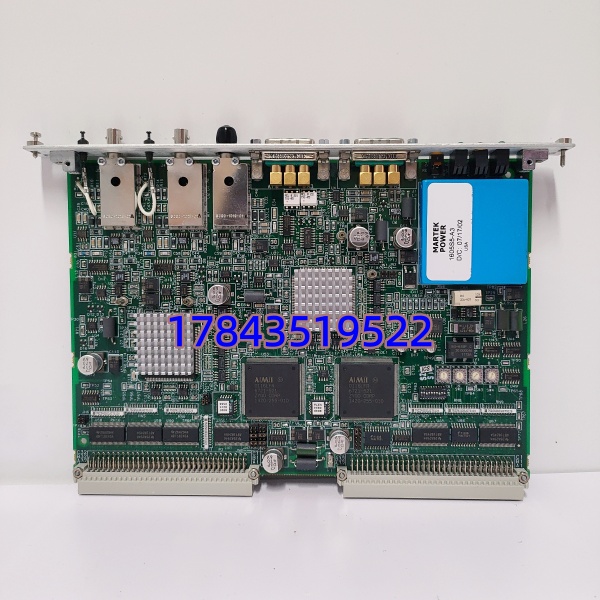

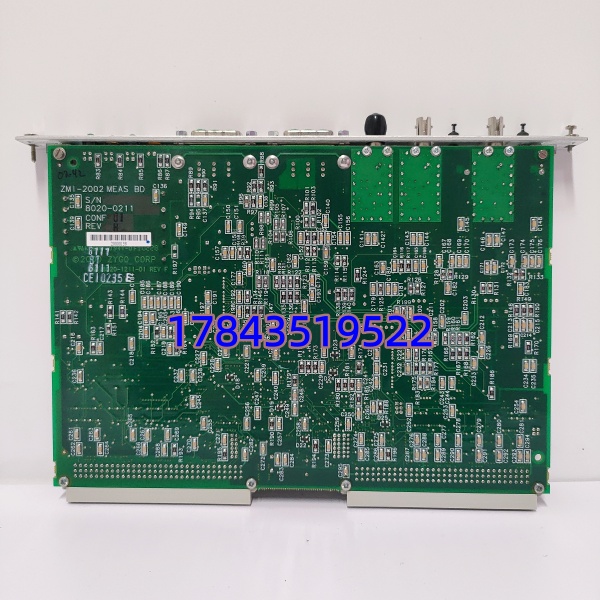

ZYGO ZMI-2002（8020-0211）是 ZYGO（AMETEK 旗下）ZMI-2000 系列的核心6U VME 双轴激光干涉测量板，为高精度非接触测量设计，是精密制造与科研领域的 “纳米级测量中枢”。
板卡集成双轴干涉信号处理，单卡支持2 路独立测量轴，可同步采集位移、速度、角度；采用外差式激光干涉（双频光束），抗干扰强、稳定性高，适配严苛工业环境。作为系统 “信号处理中心”，连接激光头与后端控制 / 数据系统，广泛用于半导体、光学加工、精密机械与计量实验室。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 测量轴数 | 双轴（X/Y 同步） |
| 测量原理 | 外差式（双频）激光干涉（He-Ne 激光） |
| 分辨率 | λ/4096 ≈ 0.15 nm（最高） |
| 精度 | ±0.5 ppm（优于） |
| 采样速率 | 最高 7.7 MHz（P2 接口） |
| 位移量程 | ±5.3 m / ±10.6 m / ±21.2 m（可选） |
| 速度上限 | 1.05 / 2.1 / 4.2 m/s（对应量程） |
| 加速度 | 980 m/s²（100g） |
| 数据延迟 | 补偿后 ±1.2 ns |
| 总线接口 | 6U VME、P2（高速数据口） |
| 工作温度 | 0°C ~ +50°C |
| 尺寸 | 6U VME（约 150×100×25 mm） |
应用场景与行业案例
工程痛点
精密制造（半导体 / 光学）需纳米级定位与运动精度；传统测量手段精度不足、接触式易损伤工件、环境干扰大，导致良率低、一致性差。
典型应用场景
- 半导体制造 – 光刻机 / 检测台监测精密运动平台位移与俯仰 / 偏摆角，纳米级闭环控制，保障光刻与检测精度。
- 光学加工 – 透镜 / 反射镜制造非接触测量光学面形与位移，避免划伤，保障面形精度达 λ/100 级。
- 精密机械 – 机床 / 三坐标测量机校准与监测直线轴定位精度、运动直线度，提升加工与测量一致性。
- 科研计量 – 国家计量院 / 实验室作为长度基准传递，校准高精度光栅尺、编码器，保障量值溯源。
真实案例
某高端光刻机厂商原用单轴测量方案，定位误差达 50nm，良率仅 85%。更换 ZMI-2002 双轴板后，同步测量 X 轴位移与 Y 轴偏摆，定位误差降至 8nm，良率提升至 99.7%，单台设备年增效超 300 万元。
核心卖点与差异化
- 双轴同步测量：单卡双轴，同步测位移 + 角度，简化系统、节省 50% 机柜空间。
- 亚纳米分辨率：0.15nm 超高分辨率，He-Ne 激光基准，长期稳定性好。
- 外差式抗干扰：双频干涉，比普通单频（零差）抗电磁 / 温度干扰强，适配工业环境。
- 高速实时处理：7.7MHz 采样、±1.2ns 低延迟，动态跟踪高速运动（最高 4.2m/s）。
- VME 标准总线：6U VME 即插即用，兼容主流工业计算机，易于系统集成与扩展。
