描述
产品详情

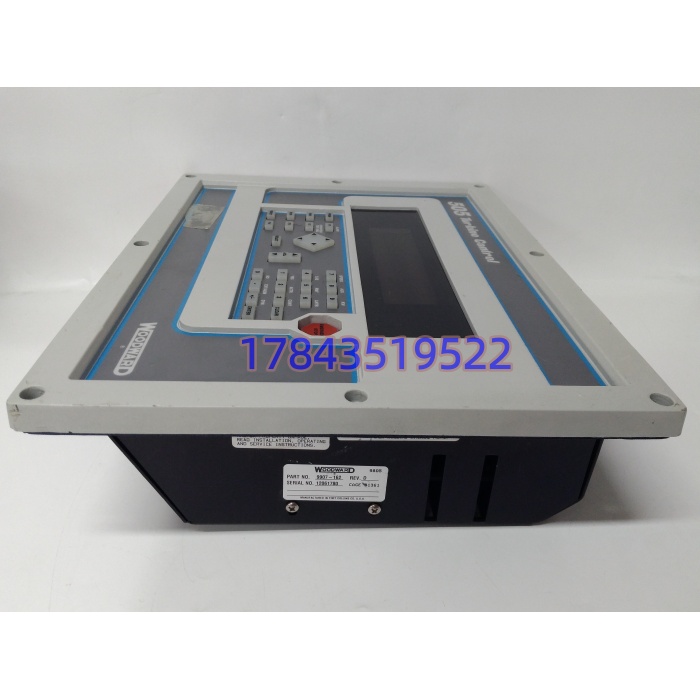

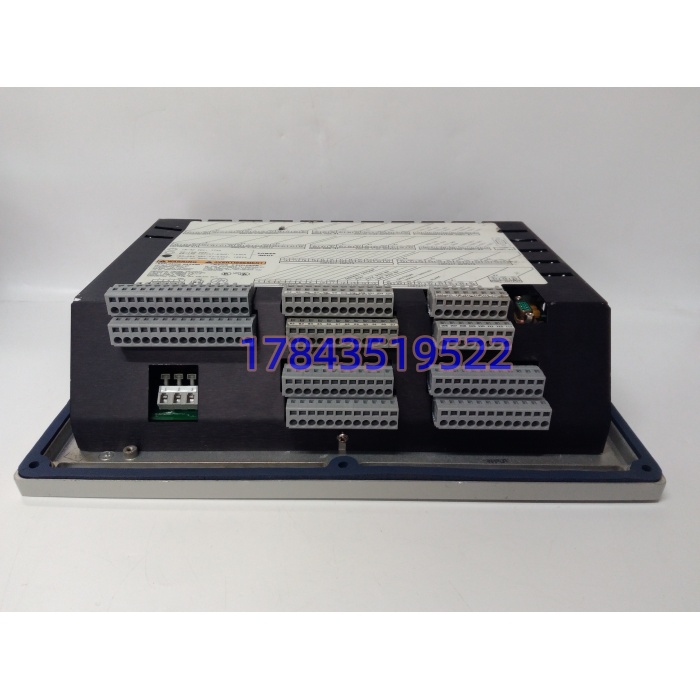

・型号：9907‑162・品牌：Woodward 伍德沃德・系列：505 蒸汽轮机数字调速器（适配单 / 分程执行机构）img.jdzj.c…
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 供电条件 | 24VDC，额定 1A 功耗 |
| 人机界面 | 30 键多功能键盘，两行 24 字符 LED 背光显示；面板集成硬件急停按钮、超速试验按钮 |
| 执行机构输出 | 2 路执行机构驱动输出，适配单执行机构或分程执行机构 |
| 输出通道 | 8 路继电器输出；6 路可编程 4‑20mA 电流输出；可输出阀位、转速、负荷信号给 DCS |
| 输入通道 | 转速探头输入；模拟量 4‑20mA/0‑10V；开关量 DI（远方指令、允许启动、联锁信号） |
| 通讯接口 | RS‑485 Modbus RTU，可和 DCS、上位机交互转速、负荷、报警、故障代码 |
| 防护等级 | NEMA Type4X / IP56，面板正面防护，适合柜体面板嵌入式安装 |
| 工作温度 | -20℃ ~ +60℃；存储温度‑40℃~+85℃ |
| 安装方式 | 控制柜面板开孔嵌入式安装 |
| 配套手册 | 85017V2 操作维护手册；同系列衍生型号 9907‑163、9907‑164img.jdzj.c… |
| 整机重量 | 约 4.13kg |
产品介绍

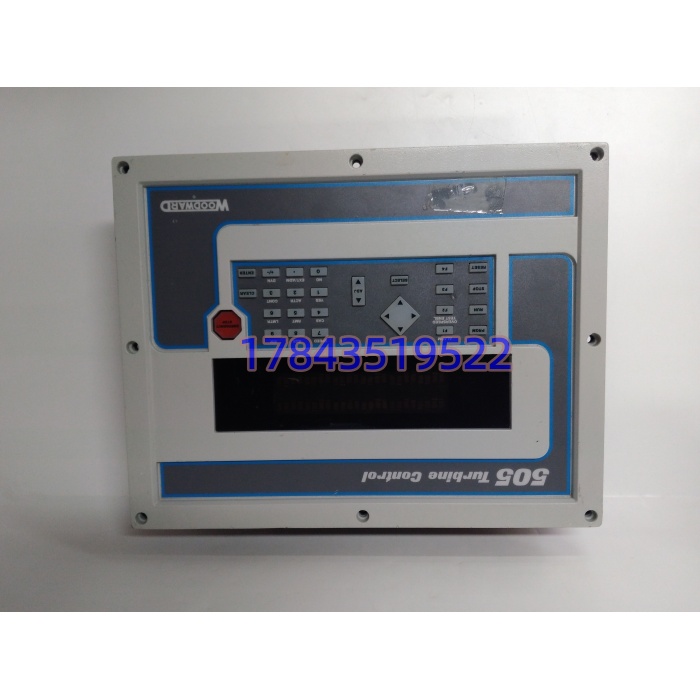

9907‑162 是伍德沃德 505 系列用于蒸汽轮机的完整面板式数字调速控制器，整套单元将 CPU、IO 回路、操作键盘、显示屏幕全部集成在前面板单元，直接嵌入汽轮机控制柜面板，不需要额外主机。可以完成汽轮机升速、转速闭环、负荷控制，支持抽汽式汽轮机分程执行机构控制；面板自带硬件急停和超速试验按键，用于机组静态超速试验。可以工作在就地操作模式，也可接受 DCS 远方 4‑20mA 转速 / 负荷指令，同时把转速、阀位、报警状态通过模拟量或者 Modbus 上传 DCS。
坦白讲，现场经常混淆 9907‑162、9907‑163、9907‑164，硬件外观接近，但内部固件与 IO 定义不一样，不能直接互换。该型号属于生命周期末期，原厂新货交期很长，火电、化工、造纸厂存量汽轮机备件主要依靠全新库存和拆机整机。现场高频故障：面板按键老化失效、LED 显示屏背光损坏、内部电源回路受浪涌烧毁；很多故障现象为：能接收远方指令，但就地按键完全无响应。备件替换时，旧机组完整参数需要重新下载，不存在参数自动迁移。
应用场景与行业案例
痛点切入：我在现场碰到过，汽轮机 DCS 远方控制一切正常，但就地面板按键全部失灵，无法做就地升速、超速试验。DCS 人员判断是 DCS 侧问题，反复检查 DCS 输出，最后确认 9907‑162 面板单元内部键盘扫描回路损坏。很多运维人员不知道：远方可用不等于面板整机完好；超速试验、硬件急停是硬件面板回路，DCS 无法替代。另外拿错后缀型号，上机之后 IO 点错位，直接造成阀门失控风险。
典型场景
- 化工、造纸厂蒸汽透平驱动压缩机、风机：汽轮机转速与负荷闭环调节，就地面板操作。
- 热电联产小型汽轮发电机组：505 调速器做转速、并网负荷控制，和 DCS 联动。
- 炼油厂蒸汽透平设备维保替换：存量 505 系统备件更换，区分 9907‑162/163/164 型号。
- 工厂自备电站汽轮机：支持静态超速试验，面板硬件急停保护。
真实案例某化工厂蒸汽驱动压缩机汽轮机，DCS 远方可以正常控制转速，但是就地面板按键全部无效，无法开展超速保护试验。现场一开始排查 DCS 通讯、外部接线，全部正常；确认 9907‑162 内部键盘扫描电路损坏。初期拿同系列 9907‑163 上机，硬件可以上电，但是 IO 点定义不一致，执行机构输出异常，阀门动作错乱。更换同型号 9907‑162 库存备件，下载机组完整组态参数，校验就地 / 远方切换，完成超速试验、硬件急停试验，就地键盘、显示、远方 DCS 联动全部恢复正常。事后现场备件库严格区分三个后缀型号，备件入库核对完整部件号。
