描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | 1C31194G01，Ovation 策略 I/O 标准卡件 |
| 适配系统 | 艾默生 Ovation 全系列 DCS 控制机架 |
| 通道配置 | 8 路独立隔离模拟量输出通道 |
| 标准输出信号 | 4–20 mA 电流源输出 |
| 转换分辨率 | 12 bit（带符号校正位） |
| 25℃典型输出精度 | ±0.1% 满量程误差 |
| 单通道最大负载 | 0–600 Ω（24 VDC 供电工况） |
| 通道隔离方式 | 各路独立电气隔离，抗车间变频器干扰 |
| 机架供电 | 背板 24 VDC 取电，整机功耗≤12 W |
| 状态指示 | 板载通道故障 LED、模块运行电源指示灯 |
| 工作环境温度 | 0 ℃ ~ 60 ℃ 机柜标准运行温区 |
| 存储温区 | -40 ℃ ~ +85 ℃，防潮防静电存放 |
| 绝缘耐压测试 | 500 VAC 通道对地绝缘，阻值＞10 MΩ |
| 安装规格 | Ovation 标准机架插槽，配套专用端子底座 |
| MTBF 参考 | ≥ 65,000 小时（原厂实验室标定） |
| 适用行业场景 | 火电、化工、水处理流程控制回路 |
产品深度介绍

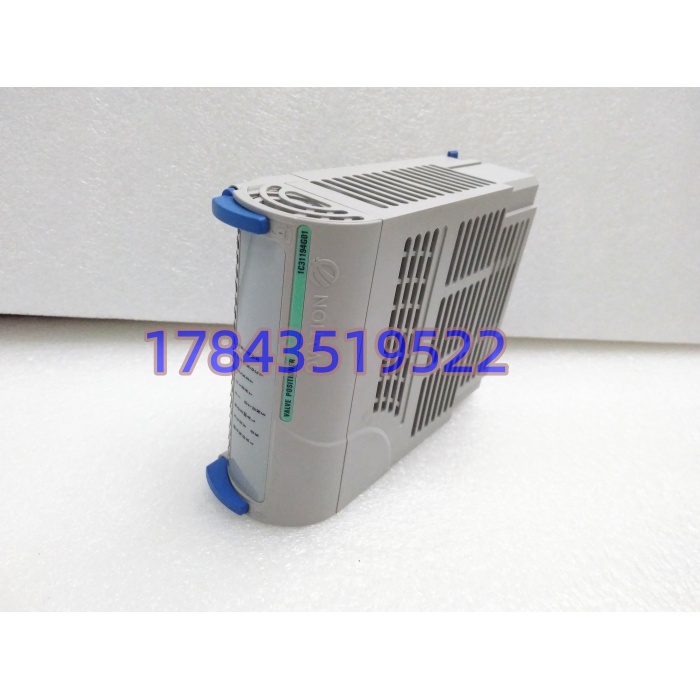

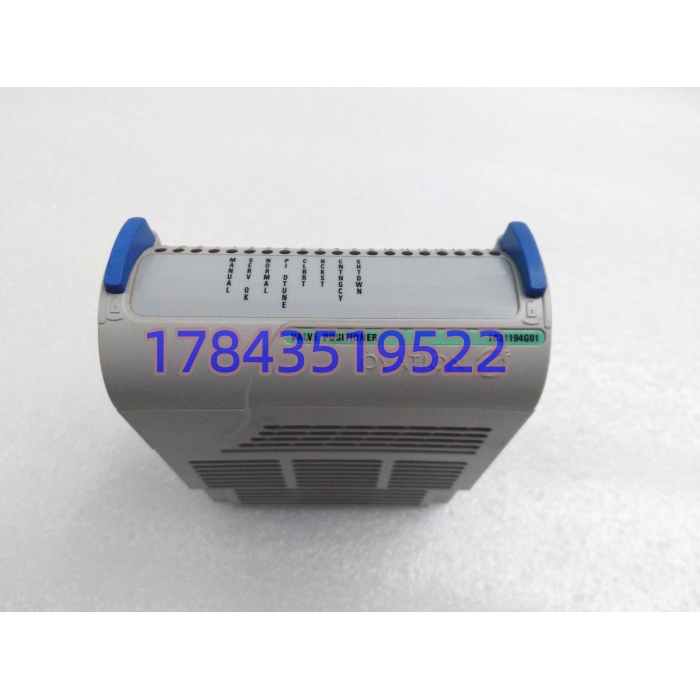

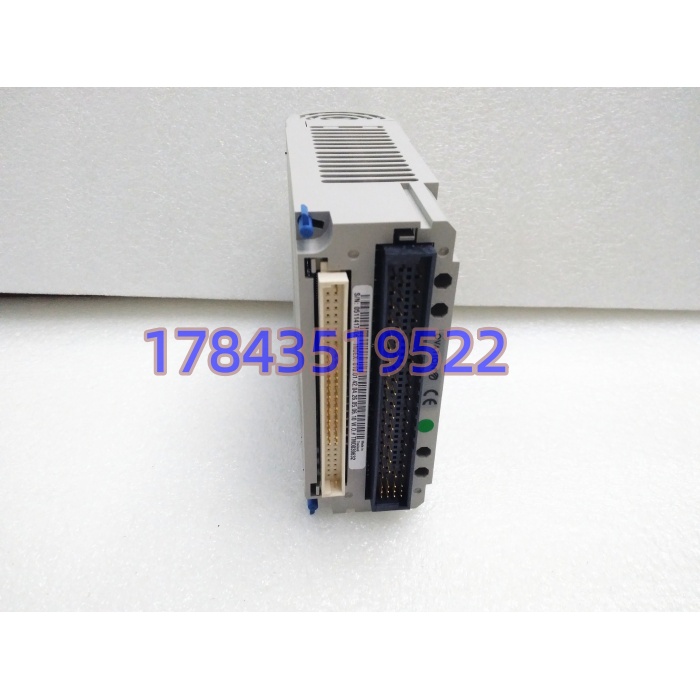

1C31194G01 是原西屋、现归属艾默生的 Ovation DCS 专用 8 通道隔离 AO 输出卡，火电锅炉给水调门、引风机挡板、化工流量调节阀等闭环调节回路标配硬件。卡件插入系统 I/O 机架，接收控制器下发开度指令，转换成标准 4–20 mA 电流信号驱动现场执行机构。每一路输出通道独立隔离，避免现场线缆短路、感应高压串入烧毁整板；12 位 DA 转换保证小开度调节无抖动，满量程精度稳定。板内多级 EMC 滤波电路，适配电厂大功率电机、变频器密集的强电磁机柜环境。支持机架热插拔更换，无需整系统停机，缩短调节回路故障抢修时长，满足电站 7×24 小时连续运行需求。
常见问题解答
- 问：现场旧 AO 卡是老款西屋型号，直接换 1C31194G01 插机架能用吗？答：同 Ovation Strategy I/O 机架插槽物理通用，底座端子定义一致不用改接线。但上机前核对控制器固件大版本，老系统固件低于 V3.0 会出现通道输出漂移，可提前安排固件匹配刷写；替换完成后单点校验每一路 4mA/20mA 满量程输出。
- 问：单通道输出线缆短路，会不会烧坏整张 1C31194G01 卡？答：不会整板报废，单通道自带限流保护电路，短路通道仅报故障红灯，其余 7 路调节回路正常工作。排查短路线缆后断电重启卡件，故障通道可自行恢复输出，不用更换整块备件。
- 问：这块卡支持机架不停机热插拔更换吗？答：原厂设计支持 I/O 机架带电热插拔。但实操建议：先将对应调节回路切手动，关闭阀门自动控制，再拔插卡件；防止拔板瞬间输出信号跳变，造成调门突开突关引发工艺扰动。
- 问：怎么确认发货是全新原装，不是维修翻新板？答：每块卡带原厂机身序列号、出厂标签，入库核验电路板无维修动焊、金手指无磨损氧化。出库前搭建完整 Ovation 测试机架，连续 24 小时 8 通道全量程带载测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场接线短路烧毁通道能保修吗？答：标准整机质保 12 个月，质保覆盖元器件原生故障。现场线缆短路、误接高压、静电击穿造成通道损坏不在质保范围，可提供付费通道维修；配套远程指导回路校验、输出信号排查。
- 问：每路 4–20mA 输出最多能带多长屏蔽线缆？答：负载上限 600 Ω，常规 0.75 mm² 屏蔽线缆单根每 100 米约 25 Ω，理论最长敷设 2,000 米。实际电厂现场建议控制在 800 米以内，过长线缆压降会导致调节阀开度不到位。
品控检测流程简述
- 入库核验：核对原厂序列号、外包装标识，检查电路板无维修焊点、金手指无腐蚀、端子无变形；
- 真机带载测试：搭建 Ovation 标准测试机架，8 通道全部接入模拟负载，4–20mA 全量程循环输出 24 小时，测温记录板卡温升；
- 电气检测：500 V 摇表测通道对地绝缘，校验单路短路保护、故障指示灯动作；
- 固件归档：读取并记录卡件底层固件版本，拍摄背板金手指微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试记录。
