描述
产品详情

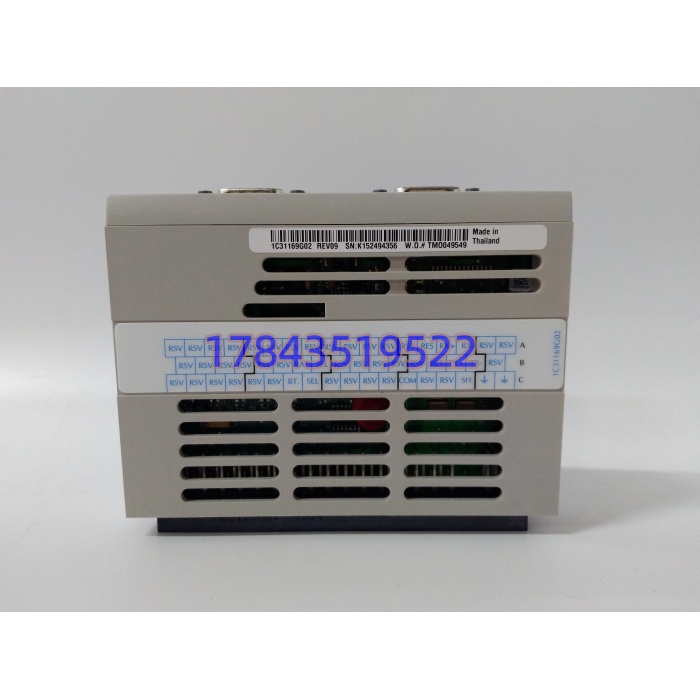

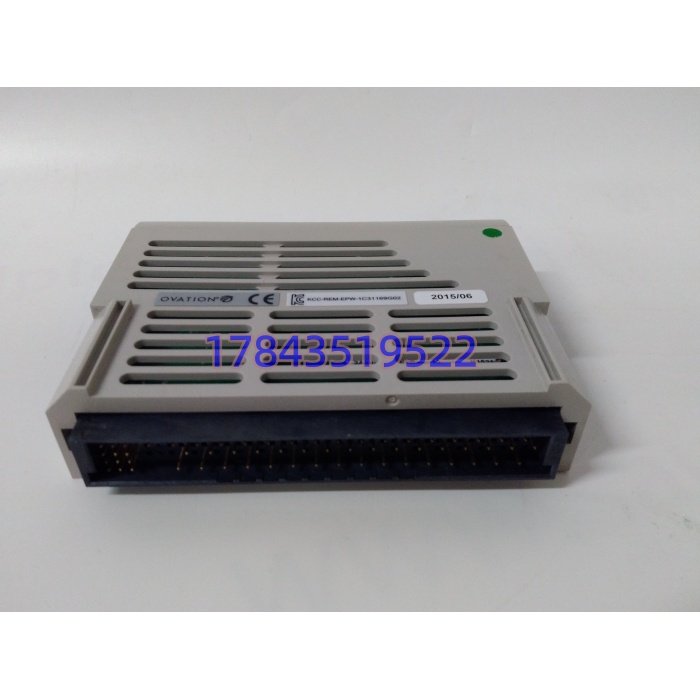

・完整型号：1C31169G02・归属系统：Emerson Ovation DCS（源自西屋 WDPF 技术平台）・产品名称：串行链路控制器 Serial Link Controller
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 型号 | 1C31169G02 |
| 槽位占用 | Ovation 机箱单槽位 |

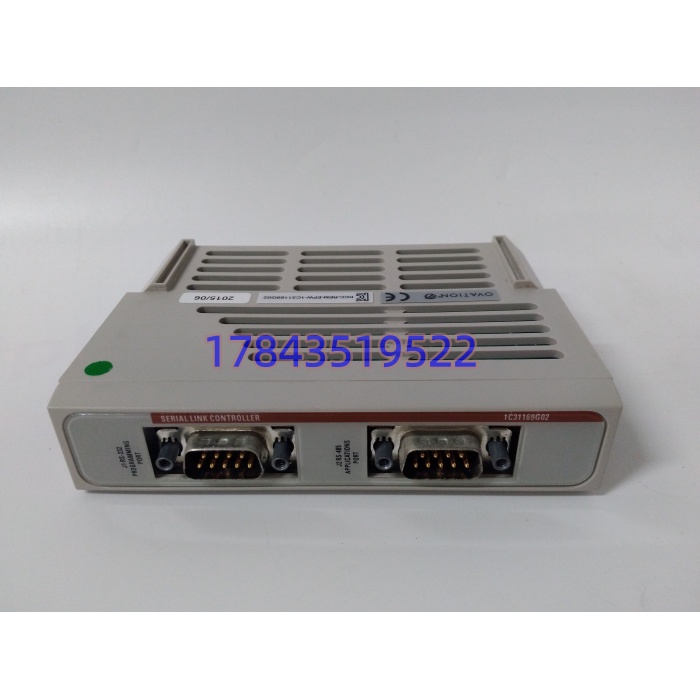

| 通讯端口 | 2 路独立 DB9 串行通道 |
| 电气模式 | 软件可选 RS232 / RS485 |
| 波特率范围 | 300 ~ 115200 bps |
| 支持协议 | Modbus RTU、自定义异步串口协议 |
| 供电方式 | Ovation 机箱背板供电（24VDC） |
| 热插拔 | 支持机架带电插拔更换 |
| 工作温度 | 0℃ ~ +60℃ |
| 存放温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 电磁标准 | 满足电站工业 EMC 抗干扰规范 |
| 适配控制器 | Ovation 3.xx/ 4.x 系列控制站 |
产品介绍
1C31169G02 是 Ovation 系统老牌串行通讯卡件，很多电厂老机组控制站原生串口数量不足，依靠这块卡扩展对外串行接口，对接 UNITROL 励磁装置、辅机变频器、在线化学仪表、第三方 PLC。
现场经常碰到这类故障：通讯时断时续、Modbus 点位数据不刷新、上位机频繁报链路中断。多数情况分两类，一是现场 RS485 总线接地、屏蔽布线不到位干扰；二是卡件长期柜内高温，串口驱动芯片老化。市面容易混淆型号：1C31166G02，外观相近但固件功能不同，不能直接互换。老项目备件采购必须完整核对 1C31169G02，不要只看外形。原位替换完成后，不需要下载控制器主控程序，只需重新下装通讯通道组态。
应用场景与行业案例
痛点切入：Ovation 早期版本控制器自带串口资源有限；机组改造新增励磁、辅控设备时，需要扩展串行接口；原厂早已停止新品生产，只能依靠二手拆机、翻新备件维持运行；选错兼容型号直接导致通讯链路无法建立，检修窗口期紧张。
典型场景
- 火力发电厂：Ovation DCS 与发电机 UNITROL 励磁系统通讯
- 水电厂：水机调速器、辅机变频装置 Modbus 数据采集
- 燃气联合循环电站：余热锅炉辅控仪表串口接入
- 化工自备电厂：存量西屋 Ovation 系统通讯扩容改造
真实案例某 300MW 火电厂 #2 机组 Ovation 控制站原有一路励磁通讯故障，计划新增通道冗余。前期误采购外形近似的 1C31166G02，下装组态后通讯初始化失败。更换正品 1C31169G02，在 Builder 软件内将端口配置为 RS485 Modbus RTU，核对站地址、波特率、校验位，链路持续稳定运行。
