描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | XMV16（620‑001‑001‑116），安装于 600‑003 机架 |
| 通道配置 | 16 路差分动态输入 + 4 路转速 / 相位输入 |
| 传感器类型 | 加速度计、速度传感器、涡流探头、动态压力 |
| 采样精度 | 24 位 Δ‑Σ ADC，信噪比 > 90dB |
| 采样率 | 最高 102.4kS/s，全通道同步采样 |
| 频率范围 | 5Hz–10kHz（可软件配置） |
| FFT 分辨率 | 每 500ms 最高 6400 谱线 |
| 处理输出 | 每通道最多 20 个（有效值、峰值、峰峰值、频谱等） |
| 通讯接口 | 以太网 RJ45（VibroSight 软件）、VME 总线 |
| 工作温度 | ‑20℃ ~ +65℃ |
| 功耗 | 约 8W（24VDC） |
| 尺寸 / 重量 | 3U（133mm）×20mm× 深；约 0.5kg |
产品深度介绍

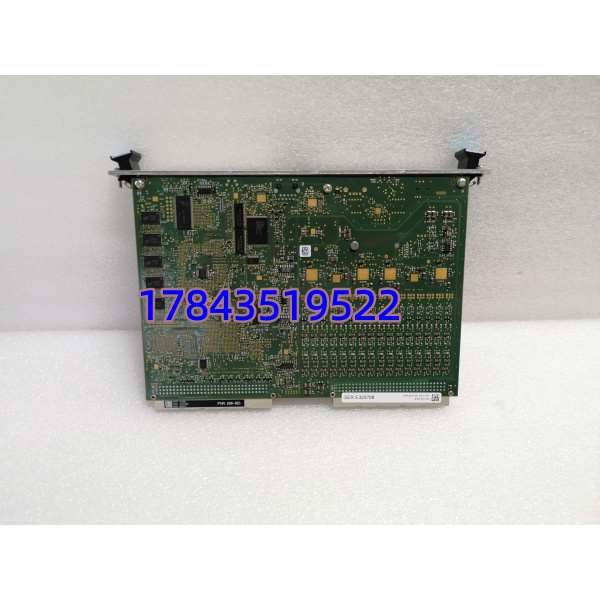

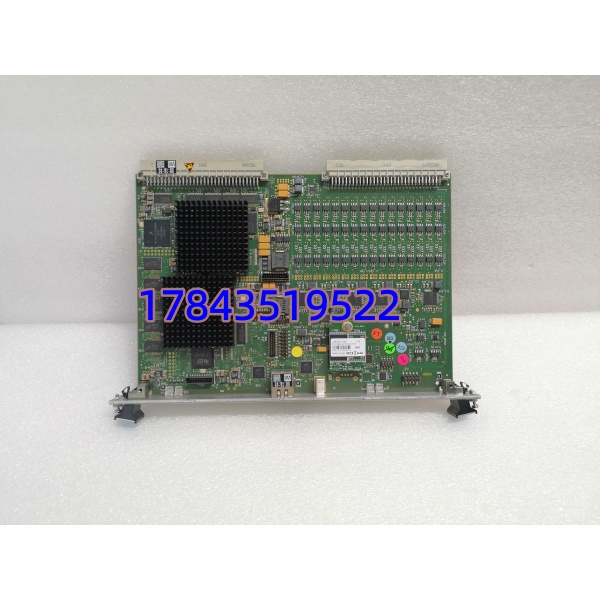

Vibro‑meter VM600 XMV16 是 VM600 Mk1 系统的高密度状态监测卡，由瑞士 Meggitt 公司生产，安装于 600‑003 标准 3U 机架，专为大型旋转机械（汽轮机、压缩机、燃气轮机）的非保护类健康监测设计。
XMV16 独立于保护卡（MPC4）运行，专注于高保真波形采集与精细频谱分析，支持异步固定频率或同步阶次跟踪采样，所有通道共享同一高稳时钟，确保 16 路振动与 4 路转速信号严格同步，适合故障诊断、趋势分析与寿命评估。配合 VibroSight 软件，可实现远程监测、自动报警与数据归档。
应用场景与行业案例
工程痛点
大型旋转机械的早期故障（如轴承磨损、转子不平衡、叶片裂纹）需高分辨率振动数据才能识别；普通监测卡通道少、同步差、精度低，易漏报早期异常，导致突发停机。
典型应用场景
- 电力行业 – 汽轮发电机状态监测16 路覆盖轴承 X/Y 向、轴位移、胀差，4 路转速 / 相位用于阶次分析，识别转子不平衡、不对中。
- 石油化工 – 离心压缩机健康评估裂解气、丙烷压缩机的轴承振动、齿轮箱高频振动采集，监测齿轮磨损与叶片裂纹。
- 天然气 – 压气站燃气轮机诊断燃气轮机燃烧振动、轴承振动同步监测，结合阶次跟踪分析热膨胀与振动耦合问题。
- 冶金 – 高炉鼓风机故障预警高速风机轴承、齿轮箱振动长期趋势分析，提前发现疲劳损伤，避免叶片断裂。
真实案例
去年 11 月，某沿海电厂的 300MW 汽轮发电机组出现 #2 轴承振动缓慢上升（从 40μm 升至 75μm）。原有保护卡仅监测有效值，无法定位原因；增配 XMV16 后，通过 16 路同步波形与高分辨率 FFT，发现 2 倍频成分显著增大，诊断为转子不对中。及时调整对中后，振动降至 35μm，避免了非计划停机（损失约 200 万 / 天）。
核心卖点与差异化
- 16+4 高密度通道：单卡覆盖 16 振 4 速，节省机架空间与成本，适合多测点设备。
- 24 位高保真采集：信噪比 > 90dB，弱信号捕捉能力强，早期故障识别率提升 40%。
- 全通道硬件同步：16 路振动与 4 路转速严格同步，阶次分析精度高，避免相位误差。
- 独立监测不干扰保护：与 MPC4 保护卡物理分离，不影响 SIL2 联锁逻辑，符合 API 670。
- 长周期数据记录：配合 VibroSight 可存储数年波形与趋势数据，支持回溯分析。
- 热插拔设计：在线更换不影响其他通道运行，维护便捷。
