描述
产品详情
・型号：DO3401・品牌：Triconex（Schneider 施耐德）・系列：Tricon Trident TMR 安全仪表系统
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 模块型号 | DO3401 |
| 通道配置 | 32 路数字输出，灌电流 (Sink) 型 24VDC |
| 输出电压 | 18‑32VDC，额定 24VDC |
| 单通道电流 | 最大 0.5A，自带短路、过流保护 |
| 诊断能力 | 每通道开路、短路、回读诊断，故障 LED 指示 |
| 安全等级 | IEC61508 SIL3，以原厂手册为准 |
| 背板总线 | Tricon 专用 TriBus 三重化容错总线 |
| 面板指示 | PASS、FAULT、通道状态 LED 指示灯 |
| 工作温度 | 0℃～60℃，控制柜无凝露工况 |
| 存储温度 | -40℃～+85℃ |
| 安装形式 | Trident 机箱插槽，支持热插拔 |
| 组态软件 | TriStation 1131 |
| 生命周期 | 原厂停产，Last‑time‑buy 关闭；货源为存量尾货、拆机实测备件 |
产品介绍

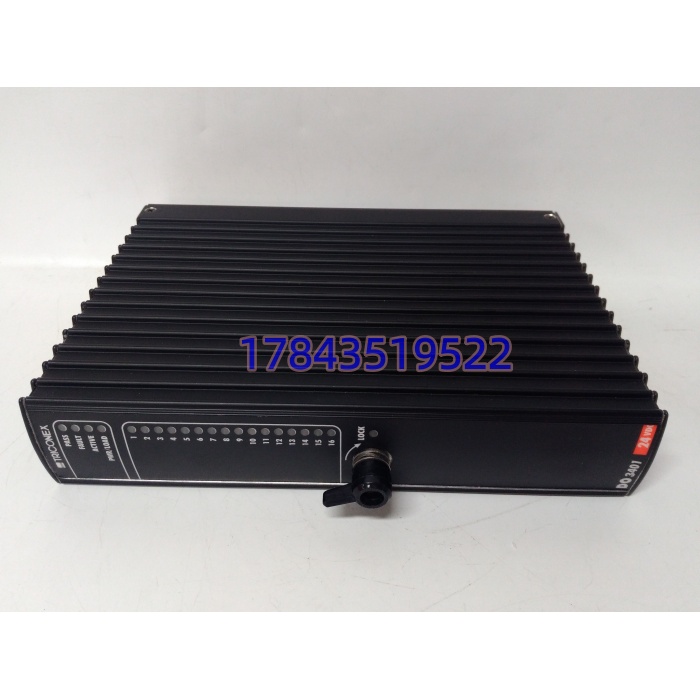

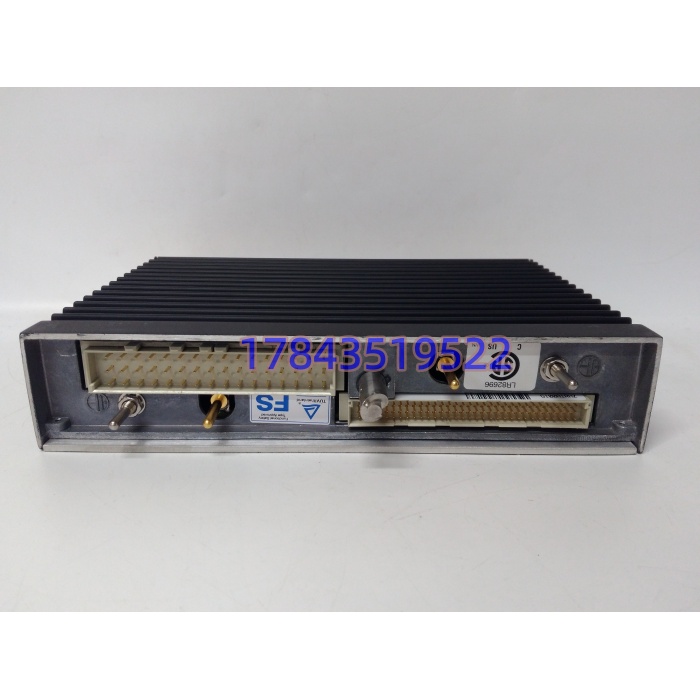

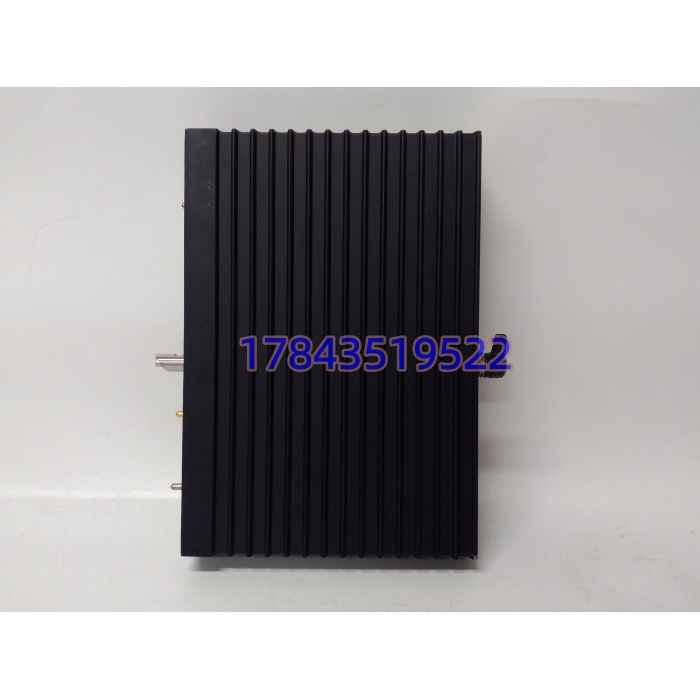

DO3401 是 Tricon Trident 系列高通道密度三重化数字输出卡，整套内部三通道独立电路做硬件表决，专门执行安全联锁输出，驱动切断阀电磁阀、消防继电器、燃烧管理回路。坦白讲，该卡对配套端子底板版本有匹配要求，底板版本不兼容会出现通道异常报警，我现场遇到过多起只换卡件忽略底板版本导致无法投用的案例。我在现场遇到采购踩坑：市场容易混淆 DO3401 与 3402、3451，通道数量、输出类型不一样，不能直接互换。一旦模块故障，对应全部输出回路失效，SIS 系统进入降级模式；系统已有其它告警时，再出现硬件故障会直接触发装置停车。整套 Trident 系统迁移改造工程量大，储备同型号备件用于紧急抢修。
应用场景与行业案例
痛点切入：石化、油气大量老装置运行 Trident SIS 安全系统。输出卡故障后联锁回路不可用，装置禁止高风险操作。该卡早已停产，现货稀缺，紧急寻货周期 32‑55 天。典型场景
- 炼油厂 ESD 系统，驱动紧急切断阀电磁阀；关键装置建议备 1 块冷备件。
- 化工装置 BMS 燃烧管理系统，烧嘴阀门联锁输出；连续工艺工况，不建议零库存。
- 煤化工老 Triconex Trident 安全机柜；多个装置搭建备件池分摊资金压力。
- 存量安全系统检修项目；预算有限优先选经过机箱组网实测的拆机货源。
真实案例：某石化裂解装置 DO3401 模块多路输出通道报短路诊断，十几路切断阀联锁失去输出能力，SIS 系统降级运行。仓库没有备用件，市场寻货耗时 44 天。等待备件期间工艺降负荷，仪表班组人工核对关键阀门状态。事后设备部门把该型号归入 A 类重点备件。
