TRICONEX DO3401 是英维思 Tricon 安全仪表系统（SIS）的核心数字输出模块，专为石油、化工、电力等高危行业的关键安全控制设计。模块采用三重模块冗余（TMR）架构，确保单点故障下仍正常输出，符合 IEC 61508 SIL3 安全完整性等级。
它提供 16 路独立数字输出通道，额定 24V DC 供电，支持干 / 湿触点配置，可直接驱动电磁阀、继电器、接触器等现场设备。具备全面故障诊断功能，支持热插拔，减少停机维护时间，广泛应用于安全联锁、紧急停车（ESD）、火气检测等系统。

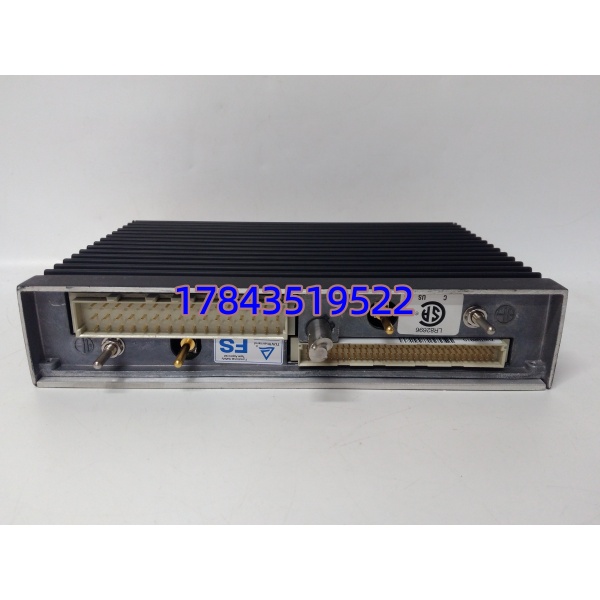

TRICONEX DO3401
关键技术规格
| 参数项 | 技术数值 |
|---|---|
| 型号 | DO3401 |
| 品牌 | TRICONEX（Invensys） |
| 系统兼容 | Tricon 3000 系列 SIS 系统 |
| 输出通道 | 16 路独立数字输出 |
| 额定输出电压 | 24V DC |
| 工作电压范围 | 15V ~ 30V DC（最大耐受 33V DC） |
| 单通道输出电流 | 最大 2A（开关模式 4.8A） |
| 输出响应时间 | ≤1ms |
| 安全认证 | IEC 61508 SIL3、ANSI/ISA S84.01 |
| 冗余设计 | 三重模块冗余（TMR） |
| 工作温度 | -40°C ~ +70°C |
| 功耗 | <25W |
| 安装方式 | DIN 导轨 / 机架安装 |

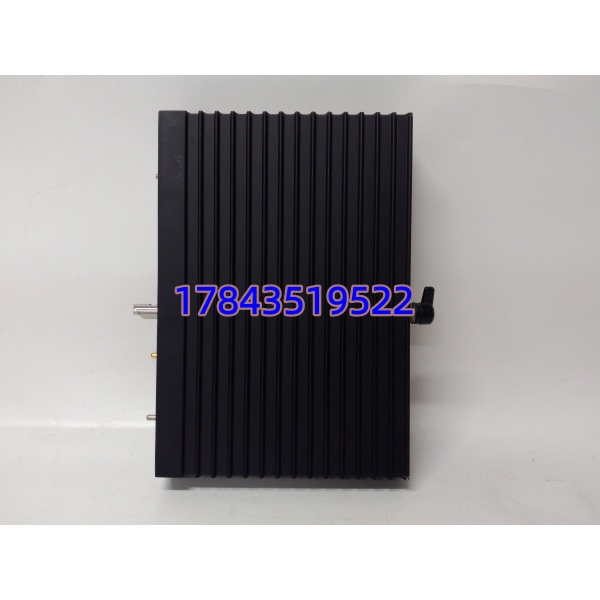

TRICONEX DO3401
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认系统处于安全状态，断开 SIS 系统电源
- 准备防静电手环、十字螺丝刀、万用表
- 备份系统程序与配置，拍照记录原模块接线
阶段二：拆卸旧模块（15 分钟）
- 松开面板固定螺丝，拔出模块前挡板
- 逐一标记并断开 16 通道输出接线与背板连接器
- 释放模块锁扣，垂直向上拔出旧模块
- 清理插槽灰尘，检查背板针脚无弯曲
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，取出 DO3401 模块
- 对准插槽垂直推入，确认锁扣到位
- 复刻原接线：1-16 通道对应现场设备，核对正负极
- 连接背板总线，固定前挡板，检查接线牢固性
阶段四：上电测试（20 分钟）
- 接通 24V DC 电源，PWR 灯常亮、无 ALARM 告警
- 连接编程软件，扫描识别模块，核对固件版本
- 下载备份配置，进行单通道输出测试
- 带载运行 30 分钟，无报警、输出稳定即为合格

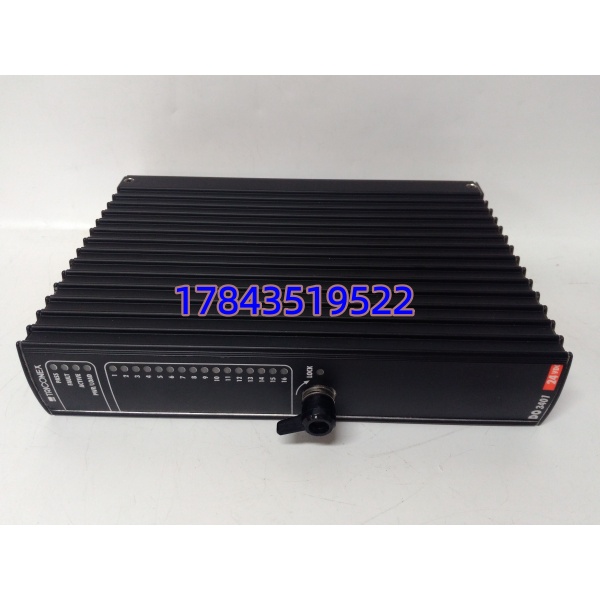

TRICONEX DO3401
质量透明化检测流程
- 入库验收检测
- 来源追溯：原厂序列号官网核验，核对装箱单
- 外观检查：无划痕、变形、维修痕迹，接口完好
- 附件核对：说明书、合格证齐全，防静电袋未拆封
- 上机功能测试
- 测试环境：Tricon 3000 原厂测试机架，带负载模拟
- 测试内容：通电自检、16 通道输出校验、TMR 冗余切换测试、24 小时老化运行
- 测试记录：生成报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻：500V 摇表，>10MΩ
- 耐压测试：1500V AC，无击穿
- 输出精度：全通道电压 / 电流误差 <±1%
- 固件与配置验证
- 固件版本读取（如 V4.2.0），配置文件备份
- 故障诊断功能测试：短路 / 开路报警触发正常
- 最终质检包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 纸箱加固，防潮防振
技术避坑指南
- 通道极性接反
- 问题：输出无响应或设备误动作，模块报开路故障
- 避坑：接线前核对通道正负极标识，用万用表测量
- 案例：现场工程师接反电磁阀正负极，导致阀门无法关闭，延误检修
- 忽视冗余配置
- 问题：单通道故障导致系统降级，安全风险升高
- 避坑：按 SIL3 要求配置三重冗余，定期测试冗余切换
- 提醒：TMR 架构需 3 个模块同步工作，缺一不可
- 环境温度超标
- 问题：夏季机柜温度超 70°C，模块输出不稳定、报警频发
- 避坑：加装散热风扇，确保机柜温度控制在 – 40°C~+70°C
- 数据：温度每升高 10°C，模块故障率提升约 30%
- 静电击穿损坏
- 问题：冬季干燥无防护，模块内部芯片被静电击穿
- 避坑：全程佩戴防静电手环，在防静电垫操作
- 警示：见过工程师未做防护，模块通电后无输出，维修费用高昂
常见问题解答（FAQ）
Q1：DO3401 的作用是什么？A：它是 SIS 系统的输出核心，将系统控制信号转为 24V DC 开关量，驱动电磁阀、继电器、指示灯等，实现紧急停车、安全联锁等安全功能。
Q2：支持热插拔吗？A：支持。设计允许在线更换，无需停机，更换后自动同步配置，减少维护时间。
Q3：可以直接替换旧型号吗？A：可直接替换同系列 DO3401；替换老款 DO3400 需核对背板兼容性，重新配置参数。
Q4：输出短路会损坏模块吗？A：不会。每个通道带过流、短路保护，故障时自动切断并报警，排除故障后恢复正常。
Q5：质保多久？A：全新原装提供 12 个月质保，支持序列号溯源，非人为损坏免费售后。
Q6：与 DO3402 有什么区别？A：DO3401 为 16 通道 24V DC 输出；DO3402 为 8 通道 125V DC 输出，适配高压设备，其余冗余、认证等特性一致。
