描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 输入通道 | 16 通道（三重冗余隔离） |
| 信号类型 | 4-20mA（支持 0-20mA）、0-10V/±10V、热电偶、RTD |
| 分辨率 | 16 位 / 通道 |
| 精度 | ±0.05% @25°C |
| 隔离电压 | 2500V AC（通道间及通道对地） |
| 共模抑制比 | >120dB @50/60Hz |
| 采样速率 | 最高 100ms / 通道（TMR 同步） |
| 工作温度 | -40°C ~ +70°C |
| 安全认证 | SIL3（IEC 61508/IEC 61511） |
| 供电 | 24V DC（背板总线供电，双重冗余） |
| 尺寸 / 重量 | 标准 Tricon 机架模块，约 1.2kg |

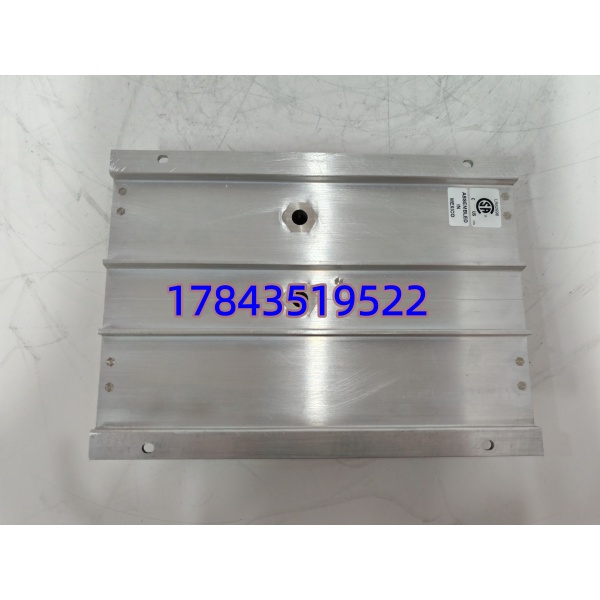

TRICONEX AI2361 7400210-020
产品深度介绍
TRICONEX AI2361（7400210-020）是施耐德电气旗下 TRICONEX 品牌推出的三重模块化冗余（TMR）模拟量输入模块，适配 Tricon v10/v11 系列安全仪表系统（SIS）。作为安全控制系统的 “感知前端”，它专门采集现场温度、压力、流量等关键连续信号，为紧急停车（ESD）、火灾气体检测（FGS）等安全功能提供数据支撑。
该模块核心优势在于TMR 三重冗余架构，每路信号同步通过三个独立通道采集，经内部表决逻辑输出结果，单通道故障不影响整体运行。同时具备SIL3 安全等级认证、16 位高精度采集、宽温运行及强抗干扰能力，适配石油、化工、电力等高风险行业的严苛工况，是保障连续生产安全稳定的核心备件。

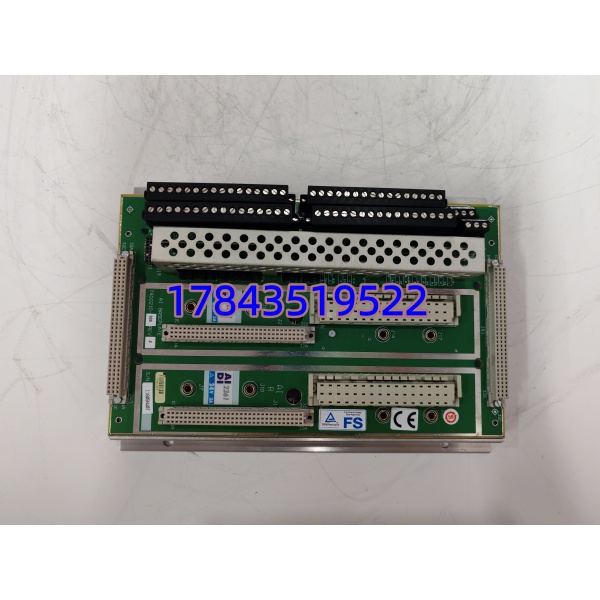

TRICONEX AI2361 7400210-020
应用场景与行业案例
工程痛点描述
高危行业连续生产中，关键工艺参数（如反应釜温度、炉膛压力）的采集失效或失真，极易引发爆炸、泄漏等重大安全事故，导致非计划停机，单次损失可达数十万甚至上百万。普通单通道模块因无冗余设计，单点故障即会导致数据中断，无法满足 SIS 系统的高可靠性要求。
典型应用场景
- 石油化工 – 乙烯裂解装置 SIS 系统采集反应器入口温度、炉膛压力、急冷油流量等关键安全参数，参数超限时触发紧急切断，TMR 架构可避免单通道漂移导致的误动作或拒动作。
- 电力行业 – 锅炉保护系统（BMS）接收火焰检测强度、汽包水位、炉膛负压信号，构成主燃料跳闸（MFT）联锁回路，满足 NFPA 85 标准，防止锅炉爆炸风险。
- 天然气处理 – FPSO 平台安全系统适配海上高湿、高盐雾、强振动环境，采集油气分离、压缩及火炬系统参数，极端海况下可靠执行关断指令。
- 冶金行业 – 高炉自动化安全监控采集炉顶压力、冷却壁温度、煤气流量等参数，高温粉尘环境下稳定运行，避免参数异常引发的炉况失控。
真实案例
某大型炼化厂 ESD 系统紧急抢修去年 10 月，华东某炼化乙烯装置的 Tricon SIS 系统中，一块 AI2361 模块突发故障，ERR 灯持续闪烁，导致 3 个反应釜的温度、压力信号采集中断，ESD 系统处于降级运行状态，随时可能触发误停车。
值班工程师排查后发现，原模块因长期高温运行导致内部电路老化，原厂订货周期需 6 周，而装置每停机 1 小时损失超 80 万元。采购经理紧急联系我们，确认有全新原装现货，当日完成入库检测与功能测试，次日通过顺丰发出。
48 小时后，工程师完成模块更换与配置下载，系统恢复正常冗余运行。事后该厂将 AI2361 纳入关键备件清单，常备 2 块库存，避免再次因备件断供面临停产风险。

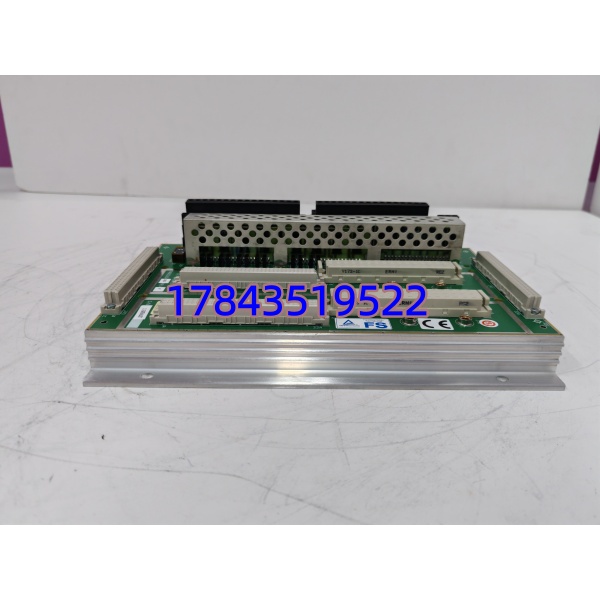

TRICONEX AI2361 7400210-020
核心卖点与差异化
- TMR 三重冗余架构，单通道故障不影响运行，可用性达 99.999%，远高于普通单通道模块。
- SIL3 安全等级认证，符合 IEC 61508/IEC 61511 标准，满足高危行业安全仪表功能要求。
- 16 位高精度采集，精度达 ±0.05%，支持 HART 协议透传，适配智能变送器。
- 宽温强防护设计，-40°C~+70°C 稳定运行，抗振动 15g，适配高温、高湿、强干扰工况。
- 全流程质量检测，入库核验溯源 + 上机 24 小时负载测试 + 电气参数校验，提供测试报告与视频。
- 原厂质保 + 快速交付，全新原装质保 1 年，现货 48 小时内发货，解决紧急停产风险。
替换与升级建议
✅ 直接替换（无需改动，即插即用）
- 原型号: TRICONEX AI2361（7400210-020）
- 替代型号: TRICONEX AI2361（7400210-020，同型号全新原装）
- 差异：无差异，硬件、固件、配置完全兼容
- 注意：固件版本需与原系统一致（推荐 V2.0 及以上）
- 价格：原厂标准价，现货可议价
⚠️ 软件兼容（需重新配置 / 下载程序）
- 替代型号: TRICONEX AI2351（旧版 16 通道 AI 模块）
- 差异：AI2351 为早期型号，无 HART 透传功能，精度 ±0.1%
- 改动：需在 TriStation 软件中重新配置通道参数，下载程序
- 工作量：约 4-8 小时（取决于通道数量）
- 价格：比 AI2361 低 10%-15%，已逐步停产
❌ 硬件不兼容（不推荐，需改接线 / 换机架）
- 替代型号: TRICONEX AI2231（8 通道 AI 模块）
- 差异：通道数量减半，背板接口定义不同，无 TMR 冗余
- 改动：需重新接线、调整机架槽位、修改系统逻辑
- 成本：人工 + 改造费用约 2-3 万元，停机时间 1-2 天
- 建议：仅用于非安全级辅助系统，不建议替换 SIS 系统
