描述
产品深度介绍

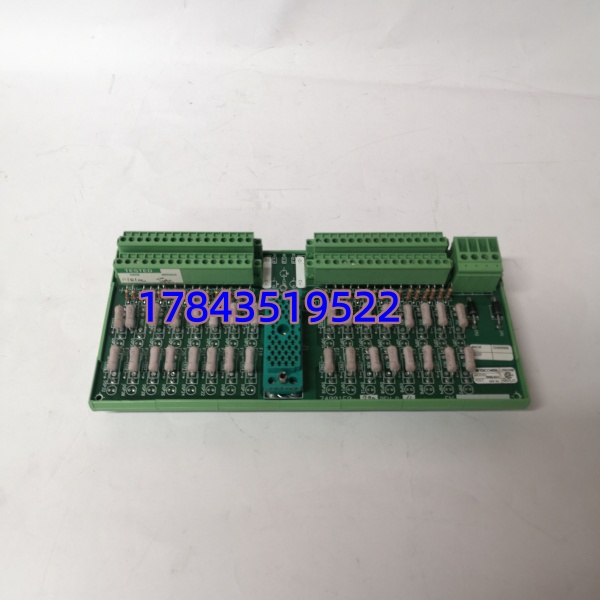

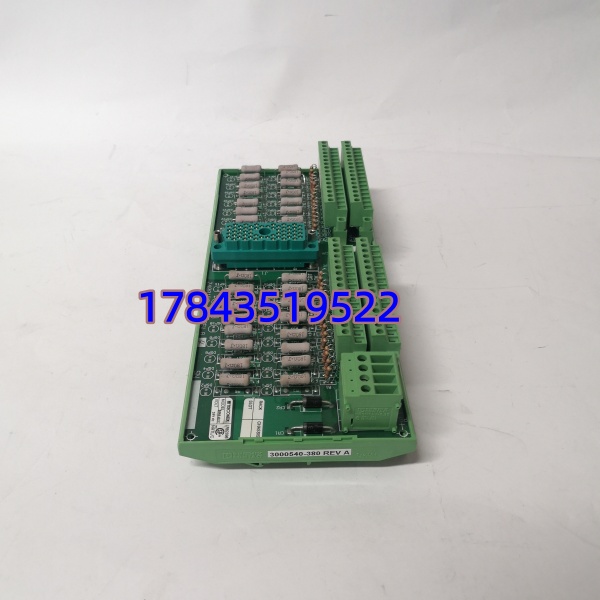

TRICONEX 9566-8XX 是施耐德旗下 TRICONEX 专为高危工业 SIS 系统设计的三重冗余 I/O 模块，适配 Trident 与 TS3000 平台，核心用于紧急停车（ESD）、火灾气体（F&G）检测及机组保护逻辑。采用TMR 三重模块冗余架构，三支路独立并行运算并表决，单点故障不影响运行，双支路故障可降级维持，满足 IEC 61508 SIL3 安全等级。模块自带通道级诊断，支持热插拔，宽温 – 40℃~+70℃，适配石化、电力、油气等严苛工况。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 9566-8XX（9566-810/820/830 等） |
| 品牌 | TRICONEX（Schneider Electric） |
| 系统平台 | Trident / TS3000 安全仪表系统（SIS） |
| 通道配置 | 32 路数字输入 / 输出（按型号变体） |
| 工作电压 | 24V DC（±10%） |
| 单通道电流 | 1A（继电器输出） |
| 冗余架构 | 三重模块冗余（TMR），三取二表决 |
| 安全等级 | IEC 61508 SIL3（部分变体 SIL4） |
| 诊断功能 | 通道级开路 / 短路 / 过载诊断，LED 状态指示 |
| 响应时间 | ≤1ms，ESD 停机响应≤2ms |
| 工作温度 | -40℃ ~ +70℃ |
| 功耗 | ≤12W |
| 尺寸 / 重量 | 3U 机架（约 100×233×30mm）/ 约 1.2kg |
| 认证 | CE、UL、ATEX、TÜV SIL3 |
常见问题解答（FAQ）
Q1：9566-8XX 主要用在什么系统？A：专属 TRICONEX Trident/TS3000 安全仪表系统（SIS），用于石化、电力、油气的ESD 紧急停车、F&G 火灾气体检测、机组保护等安全关键回路，是 SIS 的核心 I/O 卡件。
Q2：支持热插拔吗？更换需要停机吗？A：支持热插拔，可在线更换不影响系统运行。但建议：
- 优先计划停机更换，避免在线操作触发误报警。
- 更换时避免触碰背板针脚，防止短路。
- 更换后在 TriStation 确认模块状态正常、无报警。
Q3：不同变体（810/820/830）能直接互换吗？A：不能直接互换，核心差异：
- 9566-810：32 路数字输入
- 9566-820：32 路数字输出
- 9566-830：16 入 16 出混合模块需核对通道类型、固件版本与系统配置，必要时重新接线与下载逻辑。
Q4：固件版本不匹配会有什么风险？A：固件不匹配会导致：
- 通讯异常：模块与控制器握手失败、丢包。
- 安全逻辑失效：ESD/F&G 联锁误动 / 拒动，引发安全风险。
- 诊断失灵：通道故障检测不准，SOE 记录异常。更换前务必核对原固件版本，新模块需兼容，必要时远程协助升级 / 降级。
Q5：质保多久？售后如何处理？A：提供12 个月质保（自发货日起），质保范围为非人为硬件故障。售后流程：
- 提供故障描述、照片 / 视频、SOE 记录。
- 远程协助诊断，判断故障原因。
- 1 年内非人为故障免费维修或更换；超质保提供维修报价。
