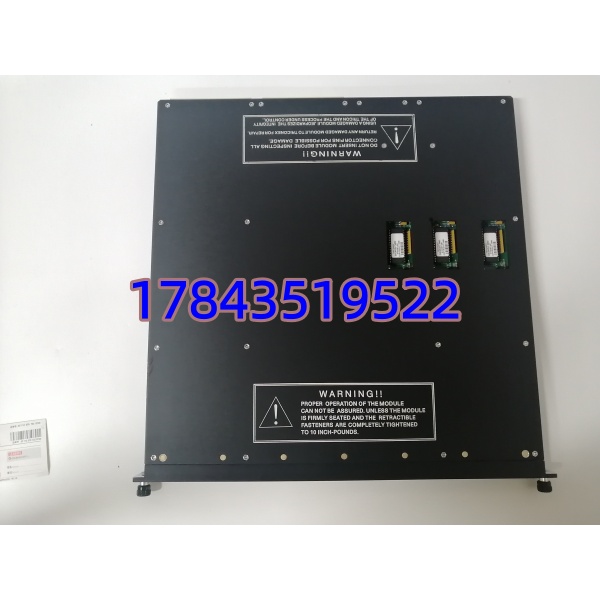

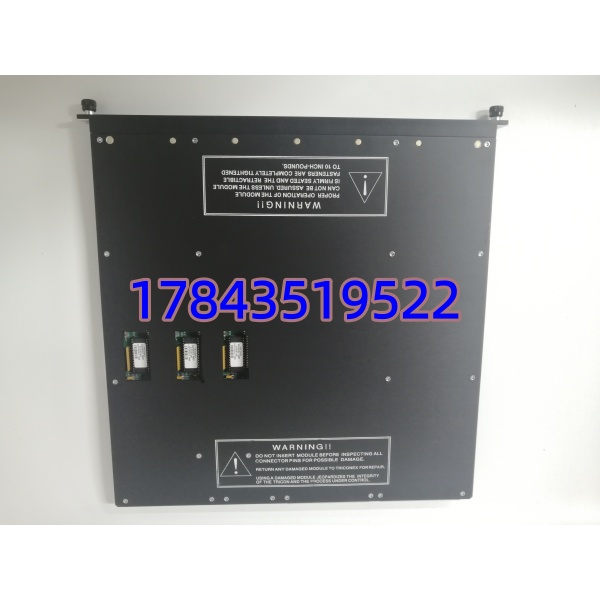

康吉森 TRICONEX 3664 | SIL3 安全仪表 ESD/FGS 阀门继电器控制卡

描述

产品深度介绍

TRICONEX 3664 是 Tricon 容错安全系统专用三重化数字输出模块，完全遵循 TMR 三模冗余 2oo3 表决安全架构，内部三路独立驱动电路同步输出，任意一路通道故障时另外两路正常表决输出，杜绝单点失效导致联锁拒动、误动。模块共 16 路隔离 24VDC 输出回路，单通道持续 0.5A 带载能力，瞬时 5A 冲击适配电磁阀线圈启动峰值；每通道搭载硬件回路诊断，实时检测现场负载断线、短路、线圈漏电，故障信号通过 TriBus 高速背板总线上传主控与上位 EDM 诊断软件，提前预警联锁回路隐患。通道之间、通道对背板完全 500V 光电隔离，抵御厂区变频器、高压电机启停产生的浪涌与地环路干扰，避免干扰造成阀门误开关；支持整机在线热插拔，无需整套 SIS 控制柜断电即可单独更换故障模块，不中断其余联锁回路运行，大幅缩短装置检修窗口。适配 Tricon 4328A（8 槽）、4329A（16 槽）标准机架，搭配 3201E/3211E 三重 CPU 主控，配套 TriStation 1131 完成联锁逻辑组态、通道诊断阈值设置，广泛用于加氢、重整、锅炉炉膛保护、海上平台火气关断等高风险工艺工段。

关键技术规格

应用场景与行业案例

行业痛点描述

国内炼化、火电厂、LNG 接收站存量 Tricon SIS 安全系统服役超 10 年，3664 易出现单路驱动支路老化、回路诊断误报、输出压降超标问题，电磁阀 / 遮断继电器失控会引发反应器超压、炉膛爆燃等重大安全事故；整套升级新一代 Tricon TSxPlus 系统需全部更换机架、端子板并重写全厂 ESD 联锁逻辑，停机改造周期长达 18 天；替换同型号 3664 可 100% 复用原有端子板、电磁阀线缆、TriStation 联锁参数，大幅缩短装置检修停工时长。

典型应用场景

1. 石油炼化加氢、重整装置 ESD 紧急停车系统控制进料切断阀、放空电磁阀、机组遮断继电器，超温超压时可靠执行工艺安全关断。
2. 火电厂锅炉 F&G 火气、燃烧管理 BMS 系统炉膛燃气切断阀、风机联锁、火焰故障声光报警驱动，杜绝炉膛爆燃风险。
3. LNG 液化工厂、海上油气平台火气 FGS 系统可燃气体、火焰检测触发应急关断阀、消防喷淋联锁输出，适配盐雾宽温无人值守工况。
4. 煤化工、化肥合成装置安全联锁控制柜大功率电磁阀、现场紧急遮断继电器驱动，变频密集厂区隔离抗干扰稳定输出。

真实现场案例

华东某 400 万吨炼化加氢装置两套 3664 模块多路通道持续报负载断线故障，ESD 切断阀存在拒动安全隐患，安监要求 7 日内完成整改，否则装置降负荷生产。对接施耐德原厂得知该型号停产，欧洲无现货，整机升级改造工期 22 天，每日原料加工损失超 85 万。采购我方现货 TRICONEX 3664 模块，装置窗口停机 3 小时完成热插拔更换、回路诊断校验，全部联锁输出回路恢复稳定；企业后续批量备货 4 块同型号 DO 模块作为加氢工段应急备件。

核心卖点与差异化

1. 原生 TMR 三重 2oo3 硬件表决架构，区别普通双冗余 DO 卡，单支路故障不影响联锁动作，完全满足高危工艺 SIL3 安全等级规范。
2. 全通道内置负载诊断功能，实时识别电磁阀断线、线圈短路，提前预判回路失效，降低现场联锁拒动风险。
3. 整机支持不停机热插拔维护，更换故障模块无需切断安全柜总电源，其余联锁回路持续在线运行。
4. 500V 通道独立光电隔离，彻底隔离现场地环路、变频器浪涌干扰，杜绝阀门误开关、联锁误跳。
5. 原生兼容 Tricon V10/V11 全系列主控、端子板，原有 TriStation 联锁程序无需修改，老系统技改兼容性极强。
6. 原厂老款 I/O 卡件供货周期长，现货 3 日内发出，解决化工电厂安全联锁无备件降负荷难题；整机提供 12 个月质保，远程协助 TriStation 通道组态、回路故障诊断排查。
