东芝 UTNH23A | 8 口 MT-RJ 光口 工业网络通讯模块

描述

关键技术规格

产品深度介绍

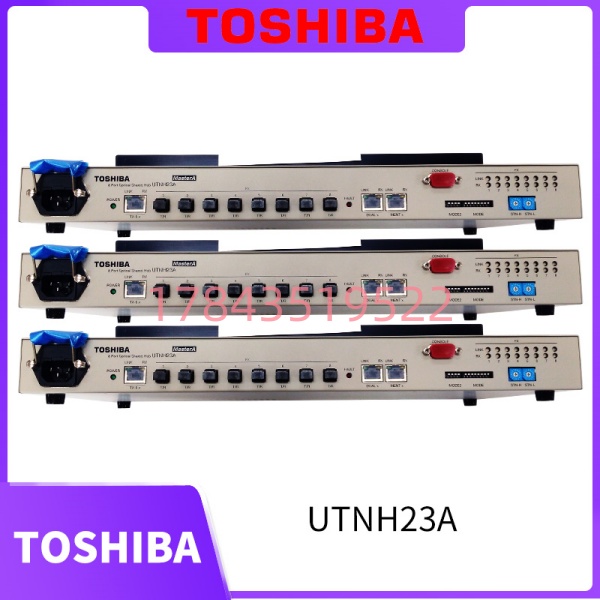

东芝 UTNH23A 是专为 TC-net 100 工业控制网络设计的光纤共享集线器模块，主要用于构建高速、稳定的光纤通讯网络。它集成 8 个 MT-RJ 光纤接口与 1 个 RJ45 以太网接口，实现光纤信号的转发、共享与网络扩展，保障控制系统间的可靠数据传输。该模块采用工业级设计，具备强抗干扰能力与宽温运行特性，适用于电厂、石化、冶金等严苛工业环境。作为 TC-net 100 网络的核心通讯单元，UTNH23A 可有效扩展网络节点、延长传输距离、提升系统通讯稳定性，是老旧网络升级与关键节点扩容的优选备件。

安装与接线指南

阶段一：准备工作（预计 10 分钟）

⚠️ 安全第一

1. 通知运维部门，确认网络停机窗口。
2. 切断模块供电电源（24 V DC）。
3. 佩戴防静电手环，准备防静电垫。
4. 清理安装位置，确保通风良好、无强电磁干扰。

工具准备

• 十字 / 一字螺丝刀
• 光纤清洁布、光纤检查放大镜
• 标签纸、记号笔、手机（拍照）
• 网线、光纤跳线（MT-RJ）

备份工作

• 拍照：原模块端口连接、指示灯状态、整体布局。
• 记录：网络拓扑、IP 地址、端口分配信息。

阶段二：拆卸旧模块（预计 8 分钟）

1. 断电确认：再次检查模块已完全断电。
2. 移除线缆：
   • 标记并拔出所有光纤跳线（MT-RJ）。
   • 标记并拔出以太网网线（RJ45）。
   • 断开24 V DC电源线。
3. 拆卸固定：拧下模块机架固定螺丝。
4. 平稳取出：小心抽出模块，避免碰撞损坏端口。
5. 端口检查：检查光纤端口有无灰尘、划痕、污染。

阶段三：安装新模块（预计 12 分钟）

1. 静电防护：从防静电袋中取出新模块。
2. 核对型号：确认型号为 UTNH23A。
3. 机架安装：将模块推入机架插槽，对齐安装孔，拧紧固定螺丝。
4. 清洁端口：用专用清洁布清洁MT-RJ 光纤端口。
5. 恢复连接：
   • 按标签 / 照片，插回所有光纤跳线，确保卡扣到位。
   • 插回以太网网线与24 V DC电源线。
   • 检查所有连接牢固、无松动。

阶段四：上电测试（预计 15 分钟）

1. 上电前检查
   • 确认供电电压为 24 V DC ±10%。
   • 检查光纤、网线连接正确，无短路。
2. 上电观察
   • 接通电源，观察模块 电源指示灯（PWR） 常亮。
   • 观察端口 Link/Act 指示灯，对应端口应闪烁或常亮。
3. 通讯测试
   • 连接上位机，ping 测试网络连通性。
   • 检查 TC-net 100 网络状态，确认无通讯报错。
   • 验证上下游设备数据传输正常。
4. 稳定性测试
   • 连续运行 30 分钟，监控温度与端口状态。
   • 确认无丢包、无中断、无异常报警。

常见问题解答 (FAQ)

Q1: UTNH23A 支持热插拔吗？A: 不支持。UTNH23A 为工业网络核心模块，必须断电更换。热插拔会导致光纤端口激光损伤、网络瞬断或数据丢包，严重时损坏模块。建议在系统停机维护窗口操作。

Q2: 8 个光口和 1 个电口分别有什么用？A:

• 8×MT-RJ 光口：用于连接TC-net 100网络的光纤设备，实现长距离、抗干扰的光纤通讯。
• 1×RJ45 电口：用于连接以太网设备，或作为本地调试、监控端口。注意：两者协议不同，不能直接互通，需通过模块内部协议转换。

Q3: 光纤连接后灯不亮怎么办？A: 按以下顺序排查：

1. 清洁：用专用工具清洁光纤端面与模块端口。
2. 方向：确认 收发（Tx/Rx） 对应连接，光纤跳线无交叉。
3. 功率：用光功率计检测收光功率，应在设备规格范围内。
4. 兼容性：确认光纤类型（单模 / 多模）、波长与模块匹配。
5. 硬件：更换光纤跳线或端口测试，判断是否为硬件故障。

Q4: UTNH23A 可以替代其他型号吗？A: 仅可直接替代同系列、同功能的东芝 TC-net 集线器。

• 可替换：UTNH23 系列其他同规格型号。
• 不可替换：不同协议（如 Modbus、Profibus）或不同系列模块。原则：必须型号完全一致，确保协议、端口、电气特性匹配。

Q5: 模块工作时温度很高正常吗？A: 工业模块工作有温升属正常，但需监控温度。

• 正常范围：-10 °C ~ +50 °C。
• 异常情况：温度超过 60°C、外壳烫手、指示灯异常。处理：检查通风是否受阻、负载是否过高、供电是否稳定，必要时停机降温。

Q6: 质保多久？出问题如何处理？A: 提供12 个月质保（自发货日起）。

• 质保范围：非人为硬件故障、通讯异常、端口损坏。
• 售后流程：联系我们→提供故障现象 / 照片 / 日志→远程诊断→确认故障后免费维修或更换。

Q7: 这款模块是否已停产？A: 已停产，原厂不再生产。目前市场供应以全新原装库存为主，数量有限。建议关键系统提前备货，或联系我们评估网络升级方案。
