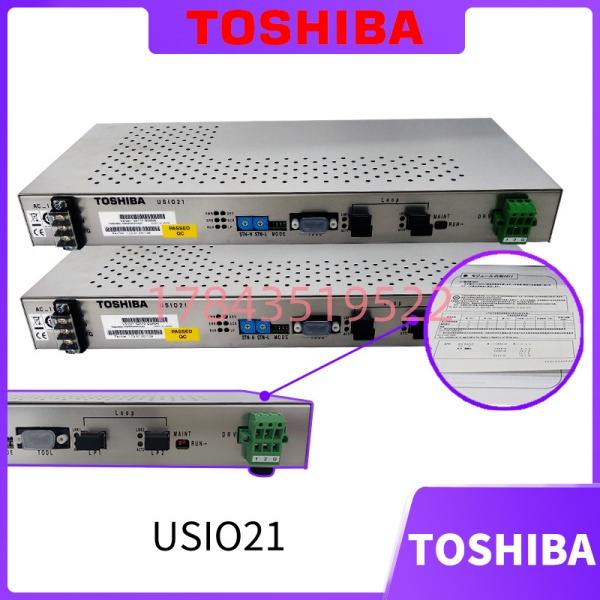

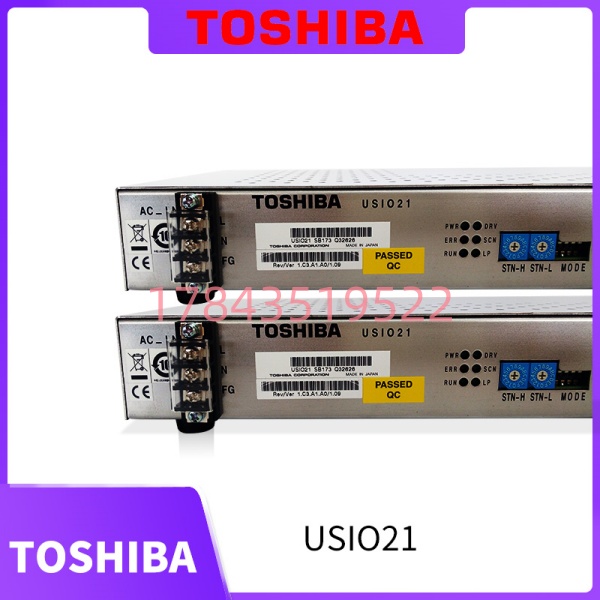

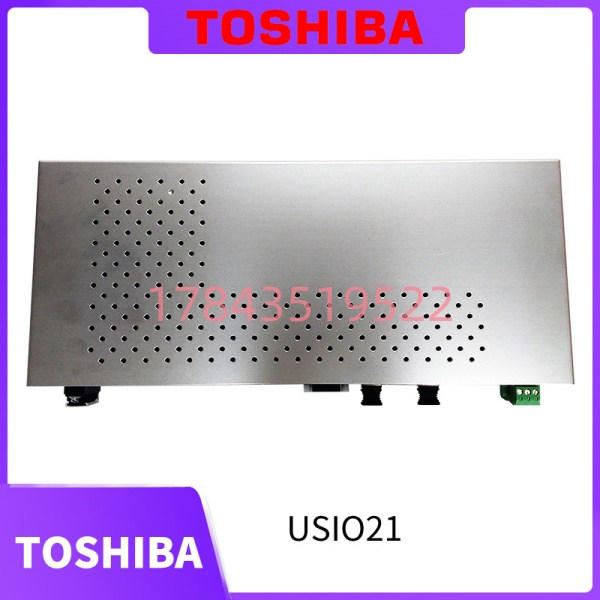

东芝 USIO21 | 一体化控制器模块

描述

关键技术规格

产品深度介绍

东芝 USIO21 是一款紧凑型一体化工业控制器，专为中小型自动化设备设计。它集成了 CPU、I/O 与通讯接口于一体，无需额外扩展模块即可独立构成控制系统，适用于产线设备、专用机械及小型集散控制系统。该模块支持梯形图编程，兼容 IEC 61131-3 标准，具备高速处理能力与多协议通讯能力。相比传统 PLC，其一体化设计简化了系统结构、降低了接线成本，在保证工业级稳定性的同时，为 OEM 设备与改造项目提供了高性价比的控制方案。

安装与接线指南

阶段一：准备工作（预计 10 分钟）

⚠️ 安全第一

1. 通知生产部门，确认计划停机。
2. 切断系统主电源及UPS。
3. 等待 5 分钟，待电容放电完毕。
4. 佩戴防静电手环，准备防静电垫。

工具准备

• 十字螺丝刀 (PH1)
• Fluke 115 万用表
• 标签纸、记号笔、手机（拍照）

备份工作

• 拍照：旧模块 DIP 开关、接线端子、整体布局。
• 导出：当前控制程序至 U 盘。

阶段二：拆卸旧模块（预计 8 分钟）

1. 断电确认：再次检查机架已完全断电。
2. 拆除接线：标记并松开所有端子螺丝，取下线缆。
3. 释放卡扣：用一字螺丝刀按压模块底部 DIN 导轨卡扣。
4. 垂直拔出：平稳向外拉出模块，避免损坏背板针脚。
5. 检查背板：清理灰尘，检查连接器针脚有无弯曲。

阶段三：安装新模块（预计 12 分钟）

1. 静电防护：从防静电袋中取出新模块。
2. 核对型号：确认型号为 USIO21。
3. 复刻配置：对照照片，设置 DIP 开关（站地址、波特率）。
4. 安装模块：对准背板插槽，垂直用力按压，听到 “咔哒” 声即锁定。
5. 恢复接线：按标签 / 照片接回线缆，均匀拧紧端子螺丝。

阶段四：上电测试（预计 15 分钟）

1. 上电前检查
   • 测量供电电压：24 V DC ±10%。
   • 检查无短路、无杂物遗留。
2. 上电观察
   • 给机架单独上电。
   • 确认 RUN 绿灯常亮，ERR 红灯熄灭。
3. 通讯测试
   • 连接编程软件，扫描网络找到模块。
   • 下载备份程序，切换至 RUN 模式。
4. 功能验证
   • 测试 I/O 点输入输出响应。
   • 检查与 HMI/SCADA 通讯正常。
   • 连续运行 30 分钟无异常报警。

常见问题解答 (FAQ)

Q1: USIO21 支持热插拔吗？A: 不支持。USIO21 为核心控制器模块，必须断电更换。热插拔会导致电流冲击，损坏模块背板或引发系统失控。关键设备建议配置冗余系统。

Q2: USIO21 与 USIO11、USIO31 有什么区别？A: 三者同属 USIO 系列，主要差异在I/O 点数、处理速度和内存。USIO21 为标准中端型号。

• USIO11: 入门级，I/O 较少，适用于简单逻辑控制。
• : 标准型，通用型，平衡性能与成本。
• USIO31: 高端型，更大内存、更快速度，适用于复杂运动控制。替换原则：建议同型号替换，跨型号需重新编程与配置。

Q3: 更换模块后程序会丢失吗？A: 程序通常存储在非易失性内存或电池备份中。

• 同型号直接替换：上电后程序通常自动恢复。
• 稳妥做法：更换前务必导出程序备份，以防意外。

Q4: 模块通讯不上怎么办？A: 按以下顺序排查：

1. 硬件：检查网线 / 串口线是否完好，接口是否插紧。
2. 参数：核对IP 地址、站号、波特率等通讯参数。
3. 固件：确认固件版本与系统兼容，必要时升级。
4. 网络：检查交换机端口、网络是否通畅。

Q5: 质保多久？出现故障如何处理？A: 提供12 个月质保（自发货日起）。

• 质保范围：覆盖非人为的硬件故障。
• 售后流程：联系我们→描述故障（附照片 / 视频）→远程诊断→确认故障后免费维修或更换。

Q6: 这款模块是否已停产？A: 已进入产品生命周期末期，原厂产能减少、交期拉长。目前市场以库存原装为主。建议关键设备提前备货，或咨询我们升级替代方案。

Q7: 可以用于哪些行业？A: 适用于中小型设备的逻辑控制与数据采集。

• OEM 机械：包装机、纺织机、小型机床。
• 设施自动化：水泵、风机、HVAC 控制。
• 生产线改造：替代老旧继电器面板。
• 工况要求：-20°C~+60°C、无强腐蚀的工业环境。
