描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | UTNH23A |
| 供电输入 | 95 ~ 250 VAC，50/60 Hz |
| 整机功耗 | ≤20 W（100Vac 工况） |
| 传输速率 | 100 Mbps TC-net100 专用总线 |
| 介质访问机制 | DOMA 确定性有序多路访问（硬实时控制） |
| 光纤端口 | 8 路 MT-RJ 光纤接口，单段光纤最大 2 km |
| 电口配置 | 2 路 RJ45 以太网口，兼容 TCP/UDP/IP |
| 总线拓扑 | 星型拓扑，支持单总线 / 双冗余总线部署 |
| 网络管理 | 内置 SNMP RAS 硬件诊断监控 |
| 工作环境温度 | 0 ℃ ~ 55 ℃（机柜标准安装） |
| 存储温湿度 | -10 ℃ ~ 60 ℃，湿度 5%~95% 无凝露 |
| 整机尺寸 | 220 mm（宽）× 40 mm（高）× 205 mm（深） |
| 整机重量 | ≤1.2 kg |
| 配套同系列型号 | UTNH23B（扩展多端口版本） |
| 适配系统 | 东芝 TOSDIC DCS、造纸 / 化工 / 电厂成套控制系统 |
产品深度介绍

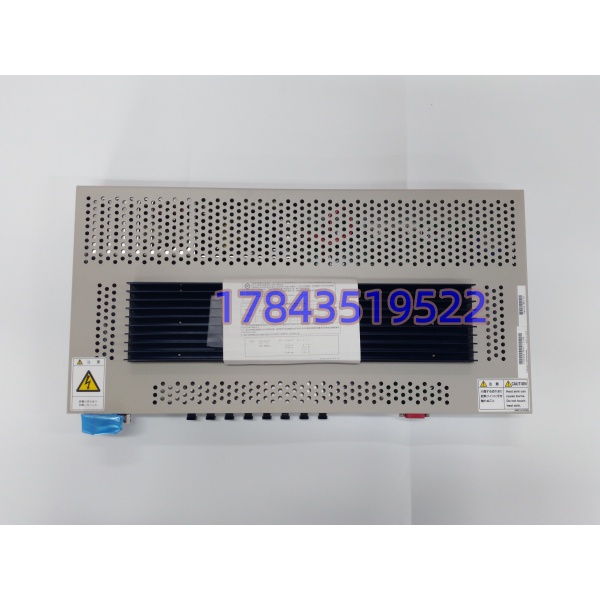

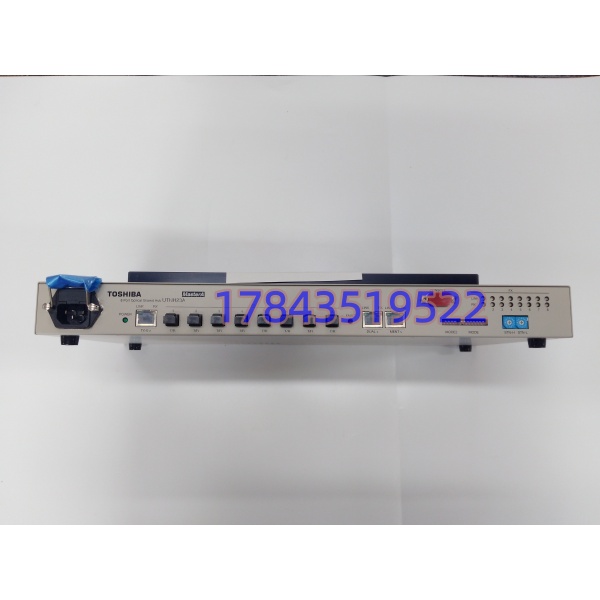

UTNH23A 是东芝 TC-net100 工业控制网络专用光纤集线器，用于整套东芝 DCS 系统搭建长距离光纤控制总线，多用于造纸生产线、火电辅控、化工连续工艺装置，负责现场控制器、远程 IO 站、上位操作站之间实时控制数据转发。设备采用金属机箱多孔散热结构，内置独立信号整形放大电路，光纤链路可规避厂区电机、变频器产生的电磁干扰，解决铜缆传输距离受限、信号衰减问题。
硬件支持双总线冗余组网，DOMA 确定性调度机制保障控制周期无抖动，配套 SNMP 在线诊断，可实时查看光纤链路损耗、端口离线告警。整机 8 路光纤端口可同时挂载多套远程控制分站，老旧东芝 DCS 改造无需更换整套控制器，仅替换故障集线器即可恢复全厂通讯，大幅缩短装置停机检修时长。页面价格为参考价，受汇率与市场行情浮动影响，具体成交价请详询客服获取最新报价。
常见问题解答
- 老哥，现场老设备是 UTNH23B，直接换 UTNH23A 能兼容吗？底层 TC-net100 协议完全互通，光纤端口物理一致，但 UTNH23B 端口数量更多，组网拓扑配置参数不一样。直接上机能识别光纤链路，但多分站项目会出现端口寻址缺失，需要重新导入网络拓扑配置文件。
- 这个集线器支持带电热插拔吗？更换时要不要停产线？整机不支持热插拔，设备内置电源回路，断电拔插才安全；冗余双总线架构下，单台停机更换，另一台集线器可完整接管通讯，生产线无需联锁停机；单集线器单总线架构更换必须全线停机。
- 采购需要提供哪些信息，避免上机通讯异常？三点核心信息：现场总线为单总线还是双冗余总线、光纤接头类型（原厂 MT-RJ）、当前系统 TC-net100 组网拓扑。我们会提前核对端口参数，避免到货后重新调试网络。
- 怎么确认你们的设备无维修、不是翻新组装件？入库留存整机序列号、外壳、内部电路板实拍，检查光纤接口无划痕、PCB 无补焊飞线；发货前搭建东芝 DCS 仿真机架，满配 8 路光纤分站连续 24 小时带载测试，完整诊断报告随货寄出，支持通电视频验货。
- 接线短路、光纤烧毁导致设备损坏，质保包含吗？人为光纤弯折断裂、电源接错、静电击穿造成的硬件损坏不在质保范围；设备内部电源、总线芯片原厂硬件故障，一年内免费更换，同步远程协助排查厂区接地、干扰诱因。
- 更换 UTNH23A 后，需要重新下载 DCS 控制程序吗？控制程序无需重下，仅需在组态软件重新同步光纤端口映射、总线冗余参数，核对 SNMP 监控地址，否则会出现分站数据采集不全、上位机报警。
- UTNH23A 原厂是否停产，长期备件有替代型号吗？原厂已停止量产，同系列升级替代款 UTNH23B，机箱尺寸、供电、光纤协议完全兼容，端口容量扩容；存量东芝 DCS 产线建议批量囤货 UTNH23A 做长期备件，批量采购可申请优惠。
