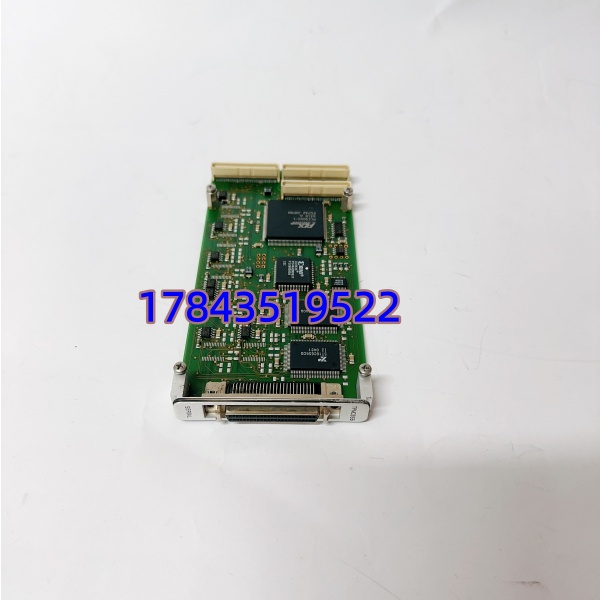

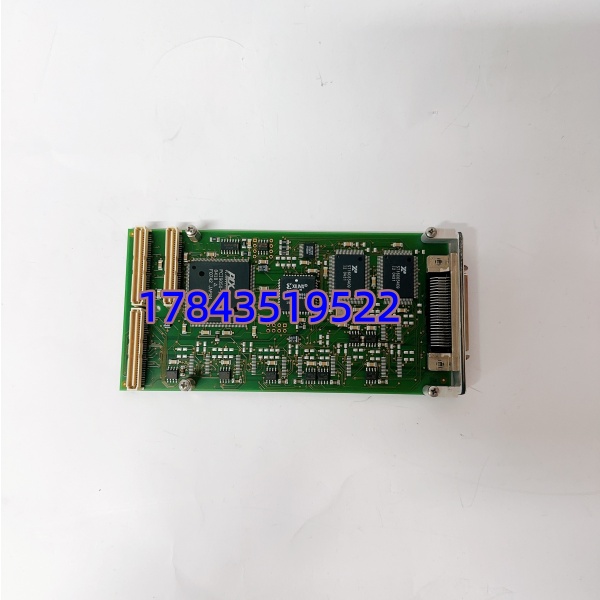

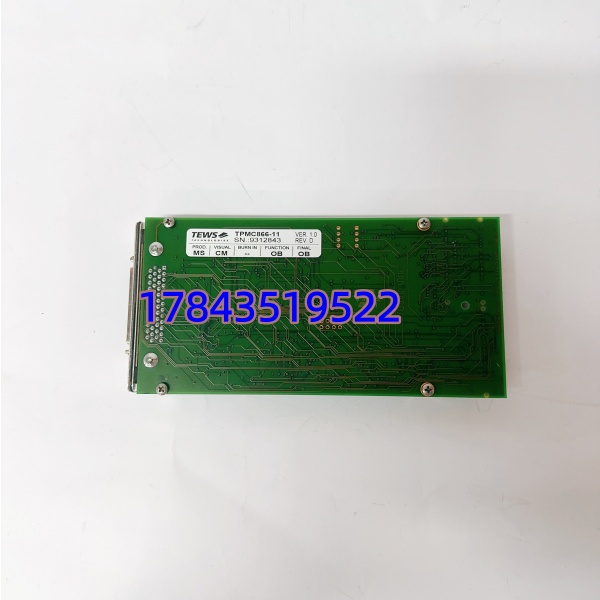

TEWS TPMC866-11 是德国 TEWS 公司推出的标准单宽 32 位 PMC 模块，专为严苛工业环境设计，提供 8 路高性能 RS422 异步串行接口。模块前后双 I/O 设计，兼容 PMC 机箱，适配工业自动化、嵌入式计算、航空航天及测试测量场景。
作为高可靠性通信核心，TPMC866-11 每通道带 64 字节 FIFO 缓存，支持硬件握手与调制解调器信号，传输速率最高 460.8Kbps；宽温设计（-40℃~+85℃），抗干扰能力强，可长期稳定运行。
关键技术规格
| 参数类别 | 具体规格 |
|---|---|
| 品牌 | TEWS Technologies（德国） |
| 型号 | TPMC866-11 |
| 模块形态 | 单宽 32 位 PMC（PCI 夹层卡） |
| 通讯接口 | 8 路 RS422（差分信号） |
| 波特率 | 可编程，最高 460.8Kbps / 通道 |
| FIFO 缓存 | 每通道 64 字节（收发独立） |
| 信号支持 | TxD+/-、RxD+/-、GND；终端电阻 120Ω/ 通道 |
| 供电电压 | 3.3V 或 5V DC |
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸（长 × 宽） | 约 160mm×90mm（标准 PMC） |
| 重量 | 约 200g |
质量检测 SOP 流程
- 入库验收检测：核对 TEWS 原厂装箱单、序列号，检查外观无腐蚀 / 划痕 / 维修痕迹，清点合格证 / 说明书。
- 上机功能测试：搭建标准 PMC 测试机箱，通电自检，连续运行 24 小时，监测 8 通道通讯稳定性、FIFO 缓存读写，出具测试报告。
- 电气参数测试：Fluke 115 万用表检测供电电压、差分信号完整性；500V 摇表测绝缘电阻＞10MΩ，无漏电。
- 固件与配置验证：读取固件版本存档，拍照记录 DIP 开关默认配置，备份串口参数文件。
- 最终质检与包装：质检员签字确认，防静电袋密封，气泡膜 + 硬纸箱防护，张贴 QC 合格标签；可提供检测视频 / 照片。
技术避坑指南
- 接口类型混淆：TPMC866-11 为RS422 差分接口，与 RS232（单端）不兼容，接错会导致通讯失败或烧毁端口。替换前核对接线图，差分线（A/B）不可接反。曾有项目误接 RS232，导致模块 4 个端口烧毁。
- 终端电阻配置错误：每通道自带 120Ω 终端电阻，仅总线两端节点设为 ON，中间节点必须 OFF。全设 ON 会导致信号衰减、通讯不稳定；全设 OFF 会有信号反射、数据丢包。
- 波特率不匹配：模块最高支持 460.8Kbps，但需与从站设备波特率完全一致，否则乱码。替换前记录原波特率，采购时确认模块支持该速率。
- 供电电压选错：模块支持 3.3V/5V 供电，不可同时接两种电压，否则烧毁模块。上电前核对机箱供电，DIP 开关对应电压档位。
- 静电防护不到位：模块含高速差分芯片，静电击穿风险高。冬季干燥环境操作必须戴防静电手环，我见过工程师未做防护，通电后模块无通讯，芯片烧毁。
