描述
关键技术规格
- 架构：单宽度 32 位 PMC 模块，符合 IEEE P1386.1 与 PCI 2.1
- 接口：ARCNET（COM20020 控制器），传统隔离式混合接口
- 速率：2.5 Mbps（令牌传递协议）
- 拓扑：星型、总线型、环形
- 供电：5V DC，最大 5W
- 工作温度：-40°C ~ +85°C
- 存储温度：-55°C ~ +125°C
- 防护等级：IP67
- 尺寸：114 mm × 75 mm × 25 mm
- 重量：约 0.2 kg
- 隔离：250V RMS 电气隔离
产品深度介绍

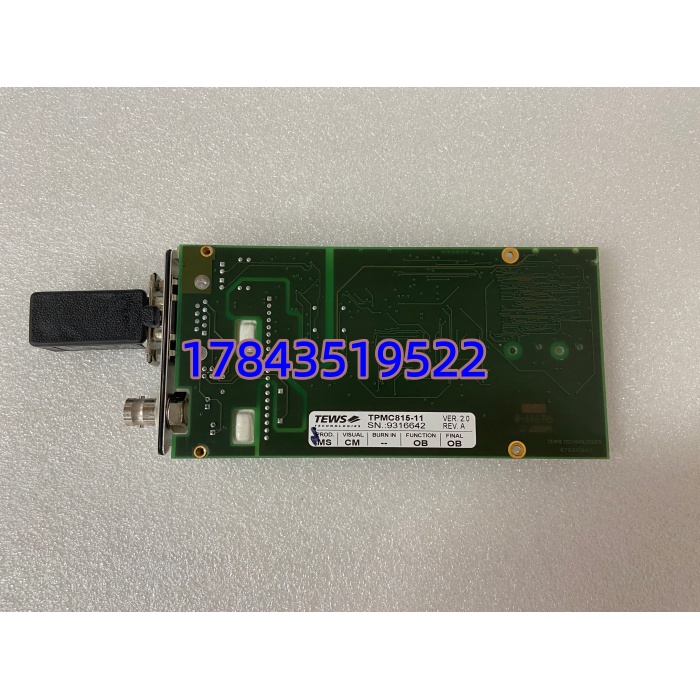

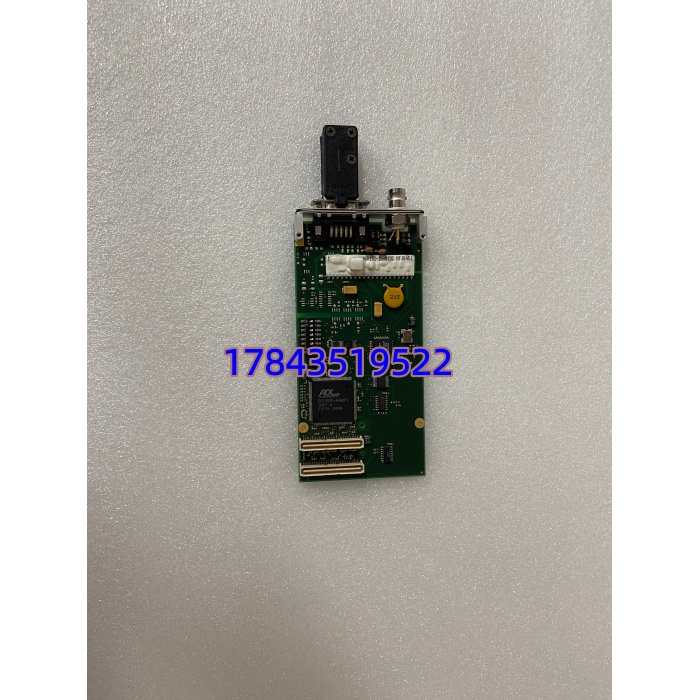

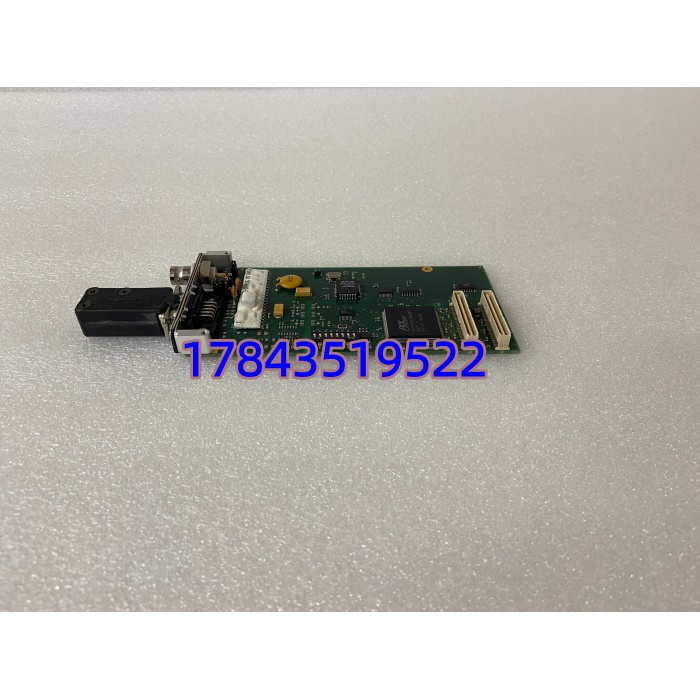

TEWS TPMC815-11 是一款标准单宽 32 位 PMC 通信模块，专为工业自动化与嵌入式系统设计。搭载 COM20020 ARCNET 控制器，提供隔离式混合接口，支持 2.5Mbps 确定性通信，适配长距离与强干扰工况。
模块兼容星型、总线、环形多种网络拓扑，具备隔离保护与诊断功能，可直接嵌入标准 PMC 插槽，广泛用于工业控制、汽车电子与嵌入式数据采集场景。
应用场景与行业案例
工程痛点
工业现场设备分散、电磁干扰强，普通通信卡易丢包、传输距离短，导致系统不稳定、维护成本高。
典型应用场景
- 工业自动化生产线用于 PLC 与远程 I/O、传感器组网，隔离抗干扰，保障高速数据交互。
- 汽车电子测试台嵌入式系统通信，支持多拓扑，适配车间复杂电磁环境。
- 轨道交通控制车载设备与地面系统数据传输，宽温（-40°C~+85°C）适应严苛环境。
- 能源与电力监控变电站、风电 / 光伏现场数据采集，IP67 防护，耐受粉尘与湿度。
真实案例
2025 年，华东某汽车零部件厂生产线原有通信模块老化，数据延迟高、丢包频发，影响产能。更换 TPMC815-11 后，2.5Mbps 稳定传输，隔离设计抗车间电磁干扰，误码率显著降低，全年通信故障减少 90%，保障生产线连续运行。
核心卖点与差异化
- 隔离抗干扰强：250V RMS 电气隔离，适配强干扰工业环境。
- 宽温稳定运行：-40°C~+85°C 工作温度，满足户外与极端工况。
- 多拓扑兼容：支持星型、总线、环形，适配不同现场布线需求。
- 标准 PMC 接口：单宽 32 位设计，兼容 IEEE P1386.1，即插即用。
- 原厂质保：全新原装，一年质保，提供出厂测试报告。
