SST 5136-DNP-PCI | DeviceNet主站接口卡 PCI总线 硬件协议

描述

关键技术规格

产品深度介绍

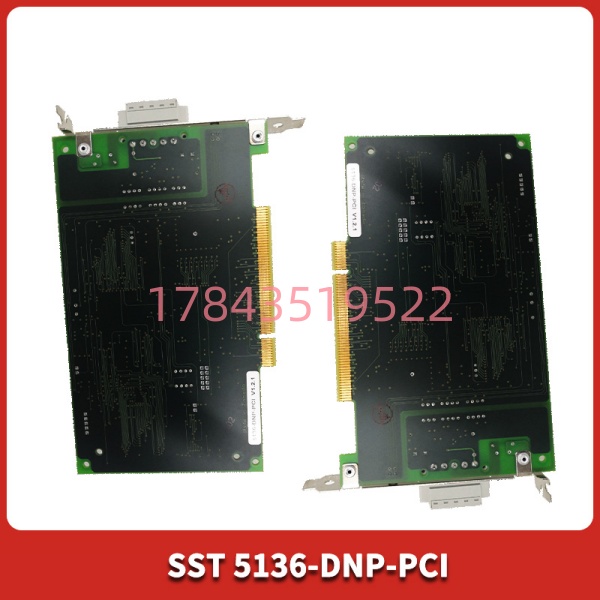

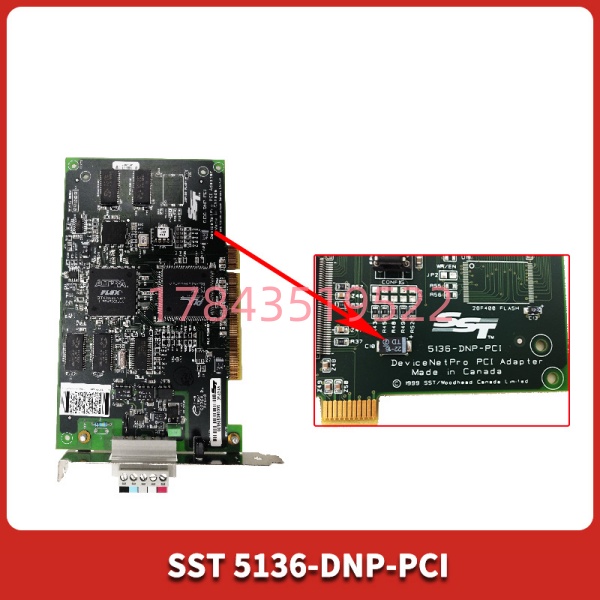

SST 5136-DNP-PCI是Molex SST (原Woodhead) DeviceNet Pro系列的核心产品，一块把PC变成DeviceNet主站或从站的PCI接口卡。

这玩意儿的最大卖点是硬件执行协议——DeviceNet协议栈直接在板卡上的处理器里跑，不占主机CPU资源。搞过CANopen或DeviceNet的人都知道，软件协议栈在Windows下实时性有多差——系统一忙，帧就丢了。硬件方案把这个问题绕过去了。

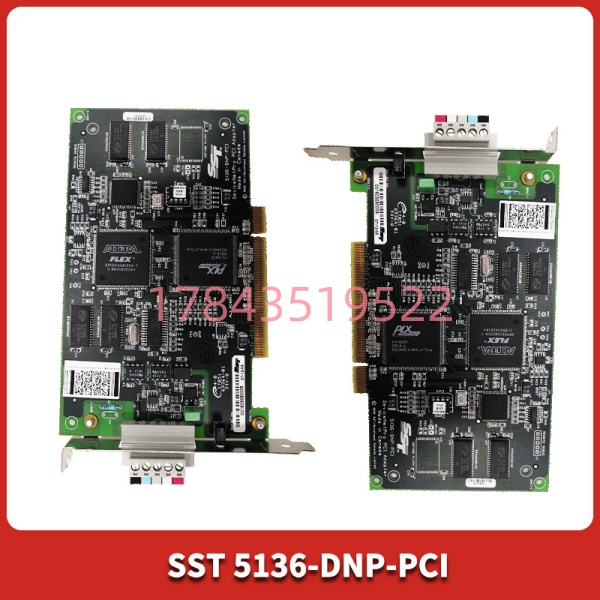

卡上集成了40MHz处理器、512KB RAM和512KB Flash，外加256KB共享内存。主机通过PCI总线读写共享内存，DeviceNet那边板卡自己处理，两边互不干扰。这种架构在2000年代初很先进，放到现在也不算过时。

需要注意的是，这卡没有内置终端电阻。如果它挂在DeviceNet总线的末端，需要自己在5针连接器的2脚和4脚之间并一个120Ω电阻。很多人忘了这事，通信时好时坏，查半天才发现是终端匹配问题。

另外，这卡的驱动只支持32位Windows——Win7、Win10的64位系统得看运气，官方已经不更新了。如果要用在工控机上，建议装32位系统或者用虚拟机跑XP。这是老卡的共性毛病，买之前得确认好你的上位机环境。

应用场景与行业案例

工程痛点：工控机读不到DeviceNet设备的数据

去年苏州一个汽车零部件厂，装配线上有20多台拧紧机，全是DeviceNet接口。上位机是一台工控机，跑C#写的MES客户端，想实时读每台拧紧机的扭矩值和角度值。

问题来了——工控机没有DeviceNet口。原来的方案是用一个DeviceNet转以太网网关，但网关配置复杂，而且数据刷新慢（200ms周期）。后来换了SST 5136-DNP-PCI，卡插进工控机PCI槽，装好驱动，C#调用API直接读共享内存，刷新周期做到了20ms。

电气工程师老吴说了一句话：“硬件卡的实时性，网关真比不了。”

典型应用场景

1. 汽车制造业 – 拧紧机/压装机数据采集
   装配线的阿特拉斯、博世力士乐拧紧机，很多是DeviceNet接口。工控机通过5136-DNP-PCI做为主站，轮询所有拧紧机的扭矩、角度、OK/NG状态。
2. 自动化装配线 – 阀岛与IO-Link主站通信
   Festo、SMC的阀岛支持DeviceNet。PC作为主站控制气缸动作，比PLC方案便宜，适合实验室或小批量设备。
3. 电机测试台架 – 变频器/伺服驱动器控制
   ABB、丹佛斯、西门子的变频器很多有DeviceNet选件卡。工控机通过5136-DNP-PCI读写变频器的频率给定、实际转速、电流、故障码。
4. 视觉检测系统 – 与PLC的数据交换
   视觉工控机作为DeviceNet从站，等待PLC发送触发信号后开始检测，检测结果通过DeviceNet返回给PLC。
5. 老旧产线改造 – 替代停产的控制卡
   产线上原来的DeviceNet主站卡停产了，但设备还在用。5136-DNP-PCI作为直接替换，驱动和API兼容性好。

案例：某电机厂的定子测试台

浙江一家做电机的工厂，有8个定子测试工位，每个工位有一台DeviceNet接口的耐压测试仪。原来的方案是每个工位配一台PLC，PLC再通过以太网上传数据到MES。

设备科长觉得这套方案太贵——8台PLC加8个触摸屏，光硬件就小十万。后来改成一台工控机加一块5136-DNP-PCI，工控机做主站轮询8台测试仪，上位机软件直接处理数据和上传MES。

改造后硬件成本降了60%，而且测试数据的实时性反而更好——原来PLC转一手，现在PC直接读。

有一点要注意：8台设备轮询，总线的负载率会比较高。我们把波特率从125K调到500K，刷新周期从500ms压缩到100ms，跑了一个月没出过问题。

质量控制流程 (SOP)

我们经手的每一块5136-DNP-PCI都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB外观检查：金手指无氧化划痕、PCI挡板无变形、5针连接器针脚无弯曲
• 附件核对：原厂驱动光盘（如有）、快速入门指南（如有）

2. 上机功能测试

• 测试平台: 工控机/台式机 + PCI插槽 + Windows 7 32位 + SST驱动
• 通电自检: 插卡后开机，设备管理器识别到SST DeviceNet卡，无黄色感叹号
• DeviceNet主站测试:
  • 连接DeviceNet从站设备（如第三方IO模块）
  • 配置波特率125/250/500K逐档验证
  • 读写从站IO数据，验证通信正常
• DeviceNet从站测试:
  • 卡配置为从站模式，连接第三方主站
  • 验证主站能正确读写卡的IO数据
• 多卡测试: 如客户需要，测试同一PC插多块卡的共存能力
• 负载测试: 连续运行48小时，监测通信丢包率和卡温度

3. 驱动/API验证

• 安装SST官方驱动，确认版本号
• 运行SST自带的诊断工具，查看网络状态和节点扫描
• 如客户提供应用程序，配合测试API调用

4. 最终质检与包装

• 测试报告生成（含测试数据截图、卡序列号、驱动版本）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

老卡有老卡的脾气，摸透了就好用。

❗ 坑1：64位Windows没驱动

问题: SST官方驱动只支持32位Windows（XP/Vista/7/8）。插到64位Win10上，设备管理器能认到硬件但装不上驱动。

避坑:

• 工控机装32位Win7或Win10
• 或者用虚拟机跑32位系统，物理PCI卡直通给虚拟机（需要CPU和主板支持VT-d）
• 如果必须用64位系统，考虑换其他品牌的DeviceNet卡

真实案例: 某客户买了卡回去，发现工控机装的是64位Win10，驱动装不上。最后重装了32位系统，问题解决。买卡之前先确认操作系统版本。

❗ 坑2：终端电阻没加

问题: 5136-DNP-PCI没有内置终端电阻。如果它挂在总线末端，没加120Ω电阻，信号反射会导致通信不稳定。

避坑:

• 确认卡在总线上的物理位置
• 如果在末端，在5针连接器的2脚(CAN_L)和4脚(CAN_H)之间并一个120Ω电阻
• 电阻可以买标准DeviceNet终端电阻插头，或者自己焊一个

口吻: 这个问题我每年都能遇到。总线两端必须各有一个120Ω电阻，少一个都不行。不要问我是怎么知道的。

❗ 坑3：DeviceNet线缆颜色搞混

问题: DeviceNet标准线缆有5根线，颜色分别是：黑(0V)、红(24V)、白(CAN_H)、蓝(CAN_L)、裸(屏蔽)。接错颜色会导致烧卡或通信失败。

避坑:

• 严格按照颜色接线，不要凭经验
• 特别注意：DeviceNet的CAN_H是白色，CAN_L是蓝色。和常规CAN总线（橙/黄）不一样。
• 接线前用万用表确认线缆定义

警示: 某客户把24V接到了CAN_H上，卡直接烧了。一根线接错，几千块钱没了。

❗ 坑4：外部24V电源未接

问题: DeviceNet总线需要24V供电给从站设备。5136-DNP-PCI的DeviceNet口有红/黑端子，需要外接24V电源。如果只插了卡没接外部24V，总线上没有电，从站设备不会工作。

避坑:

• 确认DeviceNet总线的红/黑线接到了24V电源上
• 电源容量根据从站数量和功耗计算
• 从站多的话，总线两端都要供电（但注意不要形成环路）

口吻: 很多人以为卡插上就完事了，忘了DeviceNet总线本身需要24V供电。卡通电不代表总线通电。

❗ 坑5：节点地址冲突

问题: DeviceNet总线上每个节点必须有唯一的MAC ID（0-63）。如果两块卡或设备设了相同的地址，整个网络会冲突，通信全乱。

避坑:

• 用SST诊断工具扫描总线，查看已有节点地址
• 配置卡时选一个没被占用的地址
• 从站设备的地址通过拨码开关或软件设置，确保不重复

恐吓: 某工厂的DeviceNet总线跑着跑着突然瘫痪，查了半天发现是新加的一台设备地址设成了和主站一样的1。地址规划是网络设计的第一步，别偷懒。
